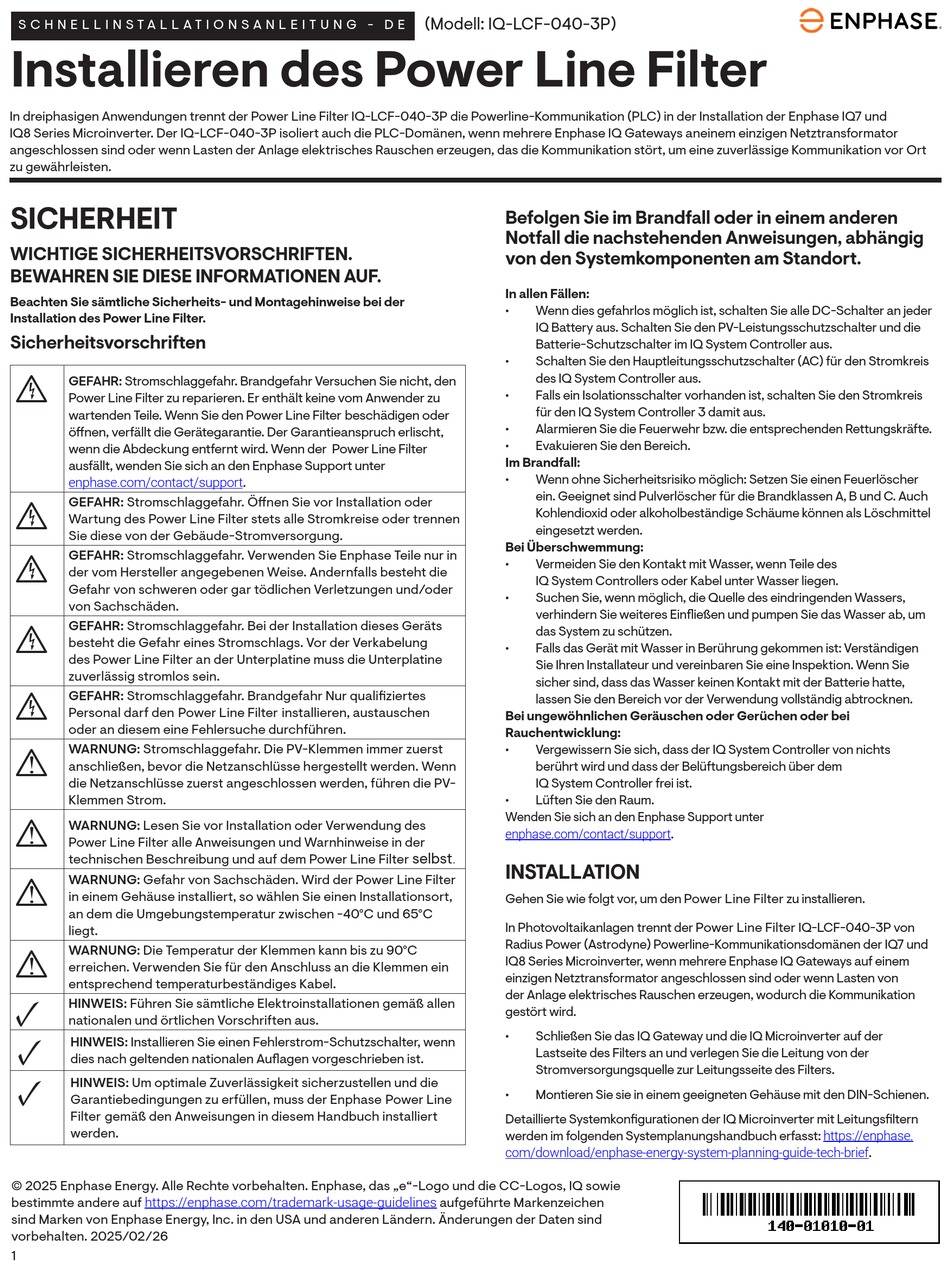

enphase Power Line Filter Schnellinstallationsanleitung

S C H N E L L I N S T A L L A T I O N S A N L E I T U N G - D E
Installieren des Power Line Filter
In dreiphasigen Anwendungen trennt der Power Line Filter IQ-LCF-040-3P die Powerline-Kommunikation (PLC) in der Installation der Enphase IQ7 und
IQ8 Series Microinverter. Der IQ-LCF-040-3P isoliert auch die PLC-Domänen, wenn mehrere Enphase IQ Gateways aneinem einzigen Netztransformator
angeschlossen sind oder wenn Lasten der Anlage elektrisches Rauschen erzeugen, das die Kommunikation stört, um eine zuverlässige Kommunikation vor Ort
zu gewährleisten.
SICHERHEIT
WICHTIGE SICHERHEITSVORSCHRIFTEN.
BEWAHREN SIE DIESE INFORMATIONEN AUF.
Beachten Sie sämtliche Sicherheits- und Montagehinweise bei der
Installation des Power Line Filter.
Sicherheitsvorschriften
+
GEFAHR: Stromschlaggefahr. Brandgefahr Versuchen Sie nicht, den
Power Line Filter zu reparieren. Er enthält keine vom Anwender zu
wartenden Teile. Wenn Sie den Power Line Filter beschädigen oder
öffnen, verfällt die Gerätegarantie. Der Garantieanspruch erlischt,
wenn die Abdeckung entfernt wird. Wenn der Power Line Filter
ausfällt, wenden Sie sich an den Enphase Support unter
enphase.com/contact/support.
GEFAHR: Stromschlaggefahr. Öffnen Sie vor Installation oder
+
Wartung des Power Line Filter stets alle Stromkreise oder trennen
Sie diese von der Gebäude-Stromversorgung.
GEFAHR: Stromschlaggefahr. Verwenden Sie Enphase Teile nur in
+
der vom Hersteller angegebenen Weise. Andernfalls besteht die
Gefahr von schweren oder gar tödlichen Verletzungen und/oder
von Sachschäden.
GEFAHR: Stromschlaggefahr. Bei der Installation dieses Geräts
+
besteht die Gefahr eines Stromschlags. Vor der Verkabelung
des Power Line Filter an der Unterplatine muss die Unterplatine
zuverlässig stromlos sein.
+
GEFAHR: Stromschlaggefahr. Brandgefahr Nur qualifiziertes
Personal darf den Power Line Filter installieren, austauschen
oder an diesem eine Fehlersuche durchführen.
WARNUNG: Stromschlaggefahr. Die PV-Klemmen immer zuerst
*
anschließen, bevor die Netzanschlüsse hergestellt werden. Wenn
die Netzanschlüsse zuerst angeschlossen werden, führen die PV-
Klemmen Strom.
*
WARNUNG: Lesen Sie vor Installation oder Verwendung des
Power Line Filter alle Anweisungen und Warnhinweise in der
technischen Beschreibung und auf dem Power Line Filter
WARNUNG: Gefahr von Sachschäden. Wird der Power Line Filter
*
in einem Gehäuse installiert, so wählen Sie einen Installationsort,
an dem die Umgebungstemperatur zwischen -40°C und 65°C
liegt.
WARNUNG: Die Temperatur der Klemmen kann bis zu 90°C
*
erreichen. Verwenden Sie für den Anschluss an die Klemmen ein
entsprechend temperaturbeständiges Kabel.
✓
HINWEIS: Führen Sie sämtliche Elektroinstallationen gemäß allen
nationalen und örtlichen Vorschriften aus.
✓
HINWEIS: Installieren Sie einen Fehlerstrom-Schutzschalter, wenn
dies nach geltenden nationalen Auflagen vorgeschrieben ist.
✓
HINWEIS: Um optimale Zuverlässigkeit sicherzustellen und die
Garantiebedingungen zu erfüllen, muss der Enphase Power Line
Filter gemäß den Anweisungen in diesem Handbuch installiert
werden.
© 2025 Enphase Energy. Alle Rechte vorbehalten. Enphase, das „e"-Logo und die CC-Logos, IQ sowie
https://enphase.com/trademark-usage-guidelines
bestimmte andere auf
sind Marken von Enphase Energy, Inc. in den USA und anderen Ländern. Änderungen der Daten sind
vorbehalten. 2025/02/26
1
(Modell: IQ-LCF-040-3P)
Befolgen Sie im Brandfall oder in einem anderen
Notfall die nachstehenden Anweisungen, abhängig
von den Systemkomponenten am Standort.
In allen Fällen:
• Wenn dies gefahrlos möglich ist, schalten Sie alle DC-Schalter an jeder
IQ Battery aus. Schalten Sie den PV-Leistungsschutzschalter und die
Batterie-Schutzschalter im IQ System Controller aus.
• Schalten Sie den Hauptleitungsschutzschalter (AC) für den Stromkreis
des IQ System Controller aus.
• Falls ein Isolationsschalter vorhanden ist, schalten Sie den Stromkreis
für den IQ System Controller 3 damit aus.
• Alarmieren Sie die Feuerwehr bzw. die entsprechenden Rettungskräfte.
• Evakuieren Sie den Bereich.
Im Brandfall:
• Wenn ohne Sicherheitsrisiko möglich: Setzen Sie einen Feuerlöscher
ein. Geeignet sind Pulverlöscher für die Brandklassen A, B und C. Auch
Kohlendioxid oder alkoholbeständige Schäume können als Löschmittel
eingesetzt werden.
Bei Überschwemmung:
• Vermeiden Sie den Kontakt mit Wasser, wenn Teile des
IQ System Controllers oder Kabel unter Wasser liegen.
• Suchen Sie, wenn möglich, die Quelle des eindringenden Wassers,
verhindern Sie weiteres Einfließen und pumpen Sie das Wasser ab, um
das System zu schützen.
• Falls das Gerät mit Wasser in Berührung gekommen ist: Verständigen
Sie Ihren Installateur und vereinbaren Sie eine Inspektion. Wenn Sie
sicher sind, dass das Wasser keinen Kontakt mit der Batterie hatte,
lassen Sie den Bereich vor der Verwendung vollständig abtrocknen.
Bei ungewöhnlichen Geräuschen oder Gerüchen oder bei
Rauchentwicklung:
• Vergewissern Sie sich, dass der IQ System Controller von nichts
berührt wird und dass der Belüftungsbereich über dem
IQ System Controller frei ist.
• Lüften Sie den Raum.
Wenden Sie sich an den Enphase Support unter
enphase.com/contact/support.
selbst.
INSTALLATION
Gehen Sie wie folgt vor, um den Power Line Filter zu installieren.
In Photovoltaikanlagen trennt der Power Line Filter IQ-LCF-040-3P von
Radius Power (Astrodyne) Powerline-Kommunikationsdomänen der IQ7 und
IQ8 Series Microinverter, wenn mehrere Enphase IQ Gateways auf einem
einzigen Netztransformator angeschlossen sind oder wenn Lasten von
der Anlage elektrisches Rauschen erzeugen, wodurch die Kommunikation
gestört wird.
• Schließen Sie das IQ Gateway und die IQ Microinverter auf der
Lastseite des Filters an und verlegen Sie die Leitung von der
Stromversorgungsquelle zur Leitungsseite des Filters.
• Montieren Sie sie in einem geeigneten Gehäuse mit den DIN-Schienen.
Detaillierte Systemkonfigurationen der IQ Microinverter mit Leitungsfiltern
werden im folgenden Systemplanungshandbuch erfasst:
com/download/enphase-energy-system-planning-guide-tech-brief.
