Ecler WPTI1CG2 Bedienungsanleitung
Videoverteilung über ip
Verwandte Anleitungen für Ecler WPTI1CG2
Inhaltszusammenfassung für Ecler WPTI1CG2

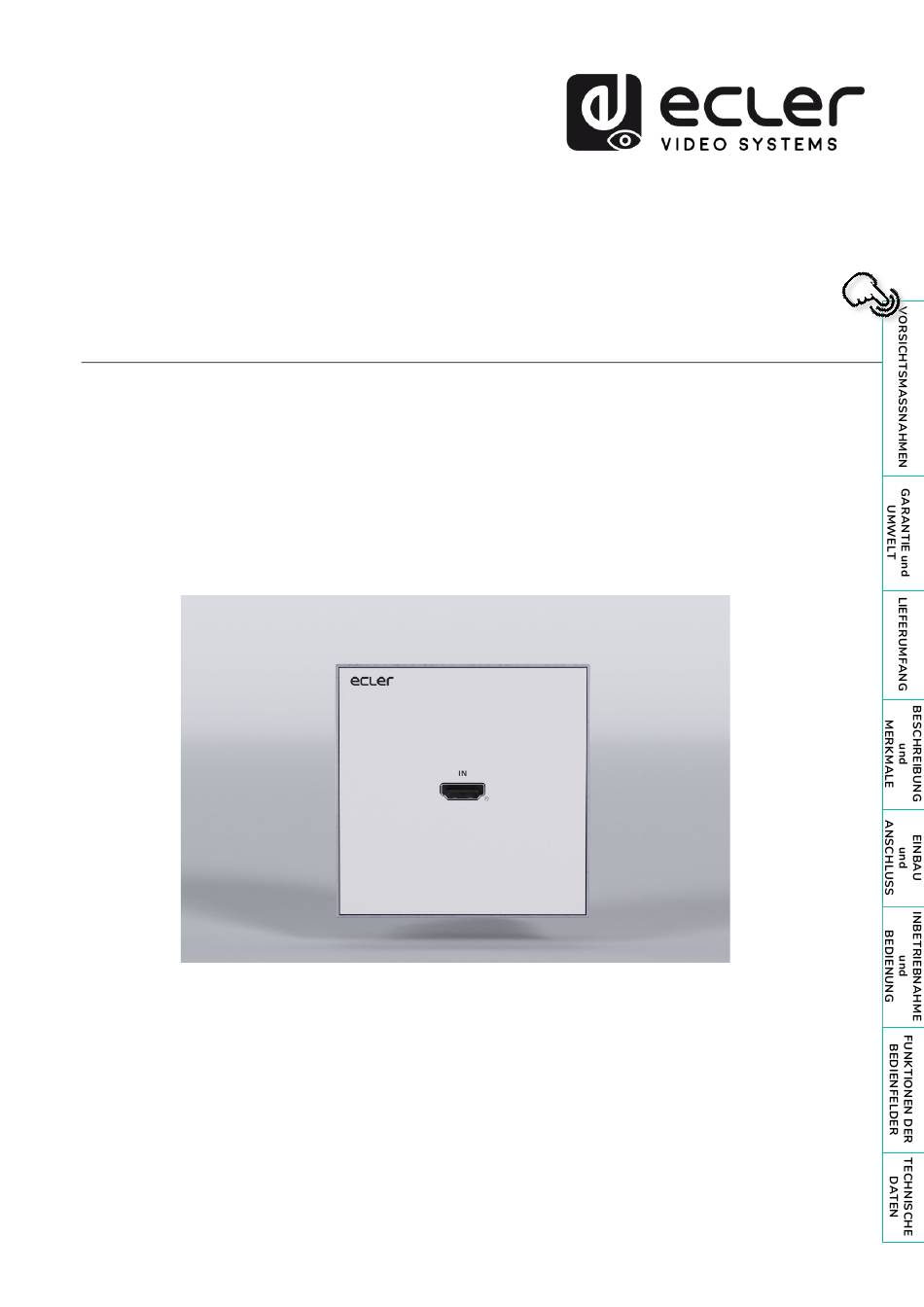

- Seite 1 WPTI1CG2 VIDEOVERTEILUNG ÜBER IP H.265 Full-HD-Video-Extender über IP BEDIENUNGSANLEITUNG 50-0.478-0.100 WPTI1G2...
-
Seite 2: Inhaltsverzeichnis
6.1.5 Update ............................. 15 6.1.6 Log Out ............................15 6.2 Fernsteuerung ..........................16 6.2.1 Erweitertes Netzwerk-Management ..................16 6.3 Ecler VEO1CG2 Discovery App ....................17 7. FUNKTIONEN DER BEDIENFELDER ..................19 7.1 Vorderes Bedienfeld ........................19 7.2 Hinteres Bedienfeld ........................20 8. -
Seite 3: Vorsichtsmassnahmen
Geräte der Sicherheitsklasse I dürfen nur an Netzsteckdosen mit geerdetem Schutzleiter angeschlossen werden. ACHTUNG: Ecler-Produkte haben eine lange Lebensdauer von mehr als 10 Jahren. Dieses Produkt darf unter keinen Umständen als unsortierter Siedlungsabfall entsorgt werden. Entsorgen Sie es bitte beim nächstgelegenen Abfallverwertungszentrum für... -
Seite 4: Wichtige Sicherheitshinweise
1.2 Wichtige Sicherheitshinweise 1. Lesen Sie diese Anleitung durch. 12. Trennen Sie das Gerät vom Netz bei 2. Bewahren Sie diese Anleitung gut auf. Gewitter oder wenn es über einen 3. Beachten Sie alle Warnhinweise. längeren Zeitraum nicht verwendet 4. Befolgen Sie alle Anweisungen. werden soll. -
Seite 5: Garantie Und Umwelt
Für ein optimales Funktionieren des Geräts empfehlen wir Ihnen, die Instandhaltung ausschließlich von unseren autorisierten technischen Servicepartnern durchführen zu lassen. Für alle ECLER-Produkte gilt eine Garantie. Die Gültigkeitsdauer und die Bedingungen finden Sie unter www.ecler.com oder auf der dem Gerät beiliegenden Garantiekarte. -
Seite 6: Beschreibung Und Merkmale
4. BESCHREIBUNG UND MERKMALE WPTI1CG2 ist ein professionelles H.265 / H.264-Gerät, das für die HDMI®-Verteilung über 1- Gb-Ethernet-Netzwerke entwickelt wurde und Auflösungen bis zu WUXGA und 1080p unterstützt. Er liefert eine hochwertige Videokompression über Entfernungen von bis zu 100 Metern unter Verwendung eines einzigen Cat 5e- oder höherwertigen Kabels. Das Design der Wandplatte mit einem HDMI®-Eingang, einem RJ-45-Anschluss mit PoE und einer Reset-... -
Seite 7: Einbau Und Anschluss
5. EINBAU UND ANSCHLUSS 5.1 Wandmontage Dieses Produkt kann an einer Wand montiert werden. Die Montageschritte sind wie folgt: Entfernen Sie die weiße Metallabdeckung von dem grauen magnetischen Sockel. Diese Teile werden magnetisch zusammengehalten. 2. Sichern Sie den grauen Sockel an der wandmontierten Anschlussdose, indem Sie Schrauben durch die vorhandenen Bohrungen einführen. -
Seite 8: Netzwerkanforderungen Und -Konfiguration
5.2 Netzwerkanforderungen und -konfiguration WPTI1CG2 ist nicht auf bestimmte Marken von Netzwerk-Hardware beschränkt, aber das Netzwerk muss die folgenden Netzwerkmerkmale unterstützen: Layer 3 verwalteter Netzwerkswitch. • IGMP-Snooping-Unterstützung. • Um Fehlfunktionen, Störungen oder einen Abfall der Signalleistung aufgrund von Bandbreiten-Anforderungen anderer Netzwerkprodukte oder des Netzwerk-Designs zu vermeiden, wird dringend empfohlen, gemeinsam mit dem beauftragten Netzwerk-IT-Team die bestmögliche Einstellung der an den lokalen Netzwerk-Switch anzuschlieβenden... -
Seite 9: Videoverteilung Schnellstart
5.2.2 Videoverteilung Schnellstart Vor Beginn einer Videoübertragung müssen Sender und Empfänger aufeinander abgestimmt werden. Jeder Sender WPTI1CG2 oder VEO-XTI1CG2 kann mithilfe einer Kanal-ID, die im jeweiligen Netzwerk nur einmal vorkommen darf, ein Videosignal über das Netzwerk streamen. Die Kanal-ID-Nummern von 0 bis 762 identifizieren jeweils eine IP- Adresse, und jeder Empfänger VEO-XRI1CG2 kann einen dieser Kanäle auswählen, um... -
Seite 10: Multicast-Modus
5.2.3 Multicast-Modus Werden die Geräte WPTI1CG2 und VEO-XRI1CG2 in einer Punkt-zu-Multipunkt- oder Multipunkt-zu-Multipunkt-Topologie betrieben, so sollte jeder Sender und jeder Empfänger seine eindeutige IP-Adresse haben. Soweit möglich wird empfohlen, ein unabhängiges Video-IP-Netzwerk einzurichten, das mit verwalteten Netzwerk-Switches arbeitet. Optimal wäre der Einsatz von Gigabit-Switches, die IGMP unterstützen. -
Seite 11: Inbetriebnahme Und Bedienung
6. INBETRIEBNAHME UND BEDIENUNG 6.1 Konfiguration über Web-Schnittstelle Die Geräte WPTI1CG2 und VEO-XRI1CG2 können über ihre integrierte Web-Schnittstelle konfiguriert werden. Geben Sie hierzu einfach die IP-Adresse des entsprechenden Geräts in einen Web-Browser ein. Verweisen Sie auf das Kapitel „Einstellen der IP-Adresse“ für weitere Einzelheiten zur Ermittlung der IP-Adresse eines WPTI1CG2 und VEO-XRI1CG2. -
Seite 12: Video-Einstellungen
6.1.2 Video-Einstellungen Auf der Seite „Video Settings“ kann der Benutzer die folgenden Parameter für den WPTI1CG2. Festlegen. Main Stream (Hauptstream) • Video Encoding Format (Video-Codierungs-Format): Für den Hauptstream kann der Benutzer die Videocodecs H.265 und H.264 einstellen. • Audio Encoding Format (Audio-Codierungs-Format): Für den Hauptstream kann der Benutzer PCM- oder AAC-Audio einstellen. -
Seite 13: Led-Anzeigen
3. EDID Setting (EDID-Einstellung) Dieser Parameter legt die EDID-Einstellung für den Sender WPTI1CG2 fest. EDID ID Beschreibung Video: HDMI 1.080p@60Hz / Audio: Stereo PCM Video: HDMI 720p@60Hz / Audio: Stereo PCM Video: DVI 1.024p@60Hz Video: DVI 1.080p@60Hz Video: DVI 1.200p@60Hz Video: HDMI 1.200p@60Hz / Audio: Stereo PCM... -
Seite 14: Einstellungen
6.1.4 Einstellungen Auf dieser Seite kann der Benutzer die Netzwerk-Konfigurationen des Geräte WPTI1CG2 ändern. Network (Netzwerk) IP address (IP-Adresse) • Subnet Mask (Subnetz-Maske) • Gateway • HTTP Web Port. • Die Netzwerk-Einstellungen können nur verändert werden, wenn die • MODE-Taste auf Static steht. -
Seite 15: Update
Setting (Einstellung) Local ID: Dieser Parameter stellt den ID-Kanal für den VEO-XTI1CG2-Sender aus den 0-762 verfügbaren Profilen ein. Username (Benutzernamen) Mithilfe dieses Parameters kann der Benutzer den dem Gerät zugewiesenen Benutzernamen ändern. Login (Anmeldung) Hier kann der Benutzer das aktuelle Passwort für den Zugriff auf die Seite der Web- Einstellungen ändern. -
Seite 16: Fernsteuerung
Vorschau-Modus, die Steuerung von Matrizen, die Steuerung von Videowänden und sogar die Verwendung von TCP-Befehlen zur Fernkommunikation mit den im Netzwerk angeschlossenen Geräten WPTI1CG2 und VEO-XRI1CG2. Nähere Informationen zur Einrichtung einer Schnittstelle zur Steuerung von erweiterten, vernetzten Anlagen finden Sie in der Bedienungsanleitung des Steuermoduls VEO-XCTRLG2. -
Seite 17: Ecler Veo1Cg2 Discovery App
6.3 Ecler VEO1CG2 Discovery App Ecler VEO1CG2 Discovery App ist ein Software-Tool, das von der offiziellen Ecler-Website heruntergeladen werden kann. Sie wird als eigenständige ausführbare Datei ausgeführt und dient zur automatischen Erkennung aller Geräte der VEO-1CG2-Serie, die an dasselbe lokale Netzwerk angeschlossen sind. - Seite 18 Name: Benutzerdefinierter Gerätename, konfiguriert über die WebGUI (siehe vorheriges Kapitel). MAC Address: Physikalische MAC-Adresse des Geräts. IP Address: IP-Adresse des Geräts. Wenn Sie auf den blauen Link klicken, wird die WebSettings-Seite des Geräts im Standardbrowser geöffnet. Netmask: Subnetzmaske des Geräts. Gateway: Adresse des Geräte-Gateways.
-
Seite 19: Funktionen Der Bedienfelder
7. FUNKTIONEN DER BEDIENFELDER 7.1 Vorderes Bedienfeld HDMI IN: HDMI -Eingangsanschluss. LED-Anzeige POWER: Die LED- Anzeige blinkt, wenn das Gerät mit RESET: System-Reset-Taste. Wird Strom versorgt wird, und leuchtet diese Taste 5 Sekunden lang gedrückt, (ROT), wenn der Einschaltvorgang so wird das Gerät neu gestartet und abgeschlossen ist. -
Seite 20: Hinteres Bedienfeld
7.2 Hinteres Bedienfeld 1. LAN (PoE) ANSCHLUSS: Verbinden DATEN-Anzeige (gelb): Sie den 1-GB-Netzwerk-Anschluss o Blinkt: Datenübertragung. mit einem Ethernet-Switch, um die o Aus: Keine Datenübertragung. Datenübertragung starten. 5V DC ANSCHLUSS: Schlieβen Sie Verfügt der Ethernet-Switch über hier mitgelieferte 5V-DC- die Funktionalität PoE, so benötigt Netzteil an. -
Seite 21: Technische Daten
8. TECHNISCHE DATEN 8.1 Technische Spezifizierungen WPTI1CG2 Video performances Video Input Connectors 1 x HDMI Type A Female, 1.4, 10.2 Gbps ® Video Input Resolutions 480i, 480p, 720i, 720p, 1080i, 1080p, 1920 x 1200 up to 60Hz Video Output Resolutions... -
Seite 22: Mechanisches Diagramm
Shipping dimensions (WxHxD) 120 x 210 x 80 mm / 4.72 x 8.27 x 3.15 in. Shipping weight 0.29 Kg / 0.64 lb Chassis material Metal Finished colour White (RAL 9003) 8.2 Mechanisches Diagramm Alle Angaben in mm. - Seite 23 NEEC AUDIO BARCELONA S.L. behält sich Änderungen oder Verbesserungen an Design oder Herstellung vor, die diese Produkt-Spezifizierungen betreffen können. Bei technischen Fragen wenden Sie sich an Ihren Lieferanten, Händler oder füllen Sie das Kontaktformular auf unserer Website unter Support / Technical requests aus. Motors, 166-168 08038 Barcelona, Spain Tel. (+34) 932238403 information@ecler.com www.ecler.com...
