Benötigte Werkzeuge und Hilfsmittel
• Bohrmaschine
• Bohrer, geeignet zum Bohren von Vorbohrungen in die Montagefläche
1
• 3-mm-Bohrer ( / Zoll), geeignet zum Bohren eines Lochs für die Kabeldurchführung in der Montagefläche
8
• Kreuzschlitzschraubendreher
• 2-adriges Elektrokabel mit einem Querschnitt von 1,5 mm² (AWG 16), lang genug, um vom Akku aus den
Montageort der Halterung zu erreichen
• Wasserdichte Kabel
• 2-A-Sicherung oder -Unterbrecher
• Seewassertaugliches Dichtungsmittel (optional)
• Hebelwerkzeug aus Kunststoff oder kleinen, flachen Schraubendreher
Hinweise zur Montage
Beachten Sie bei der Auswahl eines Montageorts folgende Hinweise.
Sie müssen einen Montageort wählen, an dem die Ladehalterung vor Wasser geschützt ist. Bei
Wassereinwirkung können die Ladekontakte der Halterung und das Handset rosten, was zu Produktschäden
und -fehlfunktionen führen kann.
• Zum Verlegen des Netzkabels der Ladehalterung durch die Schottwand müssen Sie einen Montageort
wählen, an dem sich hinter der Schottwand ein Freiraum von mindestens 60 mm (2
• Sie müssen einen Montageort auswählen, der sich in Reichweite des Wi‑Fi
Verbindung mit dem Cortex Hub verwendet wird.
Vorbereiten der Montagefläche

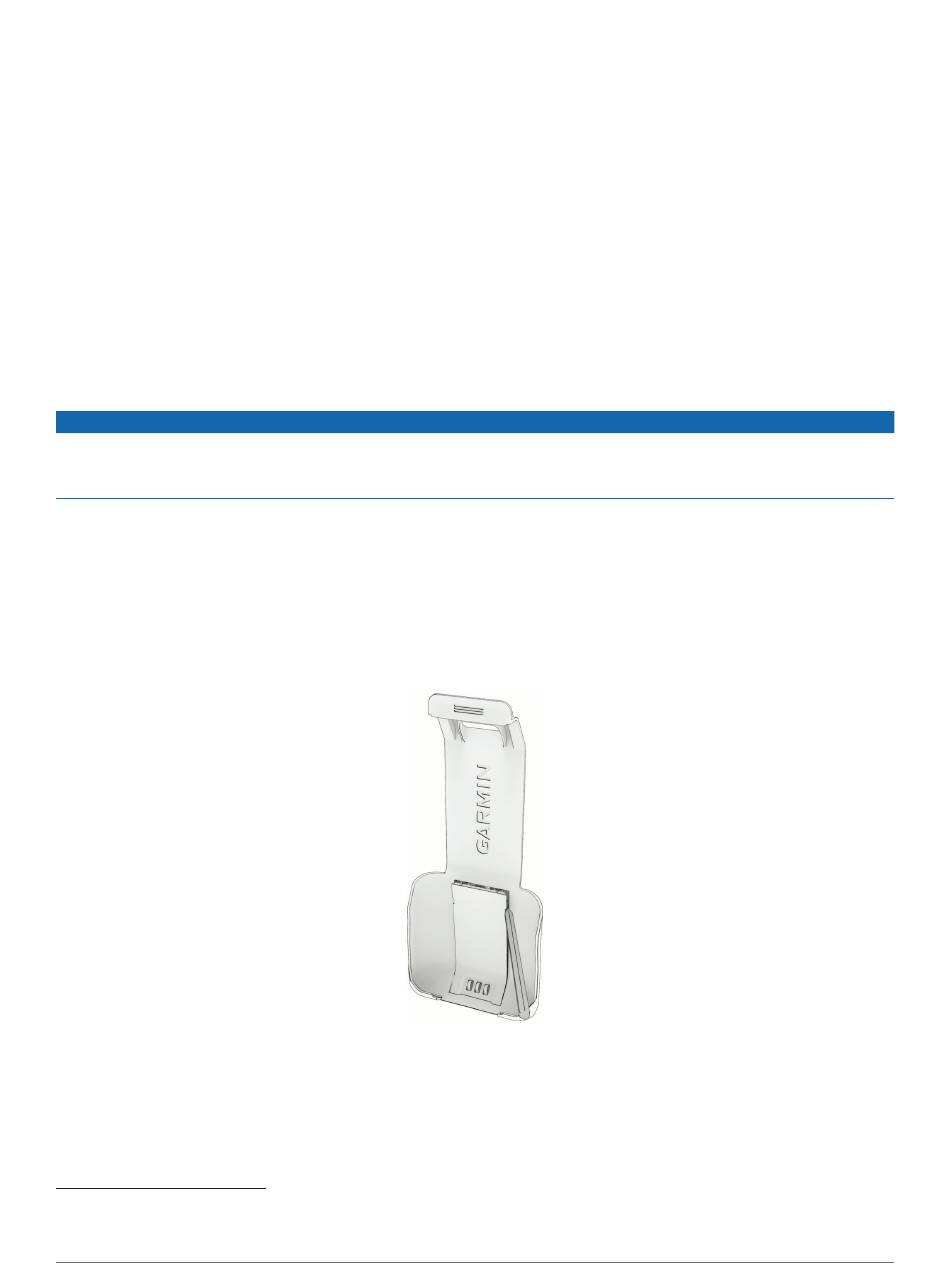

1 Entfernen Sie mit einem Hebelwerkzeug aus Kunststoff oder einem kleinen, flachen Schraubendreher die
Abdeckplatte von der Handset-Halterung, um die Montagelöcher freizulegen.
2 Platzieren Sie die Halterung am Montageort und kennzeichnen Sie die drei Vorbohrungen.
3 Wenn Sie das Netzkabel durch die Schottwand verlegen, markieren Sie die Position des mittleren Lochs.
4 Legen Sie die Halterung beiseite.
5 Bringen Sie die drei Vorbohrungen für die Befestigungsschrauben an.
6 Wenn Sie das Netzkabel durch die Schottwand verlegen, bohren Sie mit einem 3-mm-Bohrer (
mittlere Loch durch die Montagefläche.
1
Der Cortex Hub kann sein eigenes Wi‑Fi Netzwerk oder das Netzwerk des Boots Wi‑Fi nutzen, um eine Verbindung zu Cortex Handsets und der App Cortex
Onboard herzustellen. Weitere Cortex Informationen finden Sie im Benutzerhandbuch des Hubs.
™
2
HINWEIS
1
.
12
/ Zoll) befindet.
32
Netzwerks befindet, das für die
®
1
/ Zoll) das
8
