StarTech Flat-Pack Schnellstartanleitung

Verstellbare Wandhalterung - Flat-Pack
1
Komponente
1
Pfostenschienen
2
Schlüsselloch-Montagepunkte
3
Vertikale Scharnier-Schrauben
4 Pfostenschienen Schrauben
5
Löcher für Tiefeneinstellung
6
Schrauben der Seitenwand
7
Griffe der Seitenwand
Anforderungen
Die neuesten Handbücher, Produktinformationen, technischen Spezifikationen und Konformitätserklärungen finden Sie unter:
www.StarTech.com/support
• Werkzeug für die Käfigmutter (optional)
• Elektrische Bohrmaschine mit Kreuzschlitzbohrer (PH3) für M8x50 Schrauben (optional)
• Inbusschlüssel (11mm) (optional)
• Bolzenfinder (optional)
• Wasserwaage/Blasenwaage (optional)
• Bleistift (optional)
• Kreuzschlitzschraubendreher (PH2) für M5x15-Schrauben
• Kreuzschlitzschraubendreher (PH3) für M6x12-Schrauben
Weitere Self-Service-Support-Optionen und Community-Foren finden Sie unter: www.StarTech.com/support
2
3
• Befestigungslöcher ermöglichen die Montage von Server Rack Geräte
• Befestigen Sie die verstellbare Wandhalterung an einer Wand
• Ermöglicht das Ausklappen der Seitenteile, wenn sie gelockert werden
• Zum Befestigen der Seitenteile am Rest des Rahmens, wenn sie
festgezogen sind
• Befestigen Sie die Montageschienen an den Seitenteilen in einer
vorgegebenen Tiefe
• Ermöglicht die Einstellung der Einbautiefe mit verschiedenen Löchern
an der Seite der Montagepfostenschienen
• Befestigen Sie die Seitenteile am Rest des Rahmens
• Ermöglicht das Verschieben der Montagepfostenschienen zur
Tiefeneinstellung
Schnellstartanleitung
5
4
7

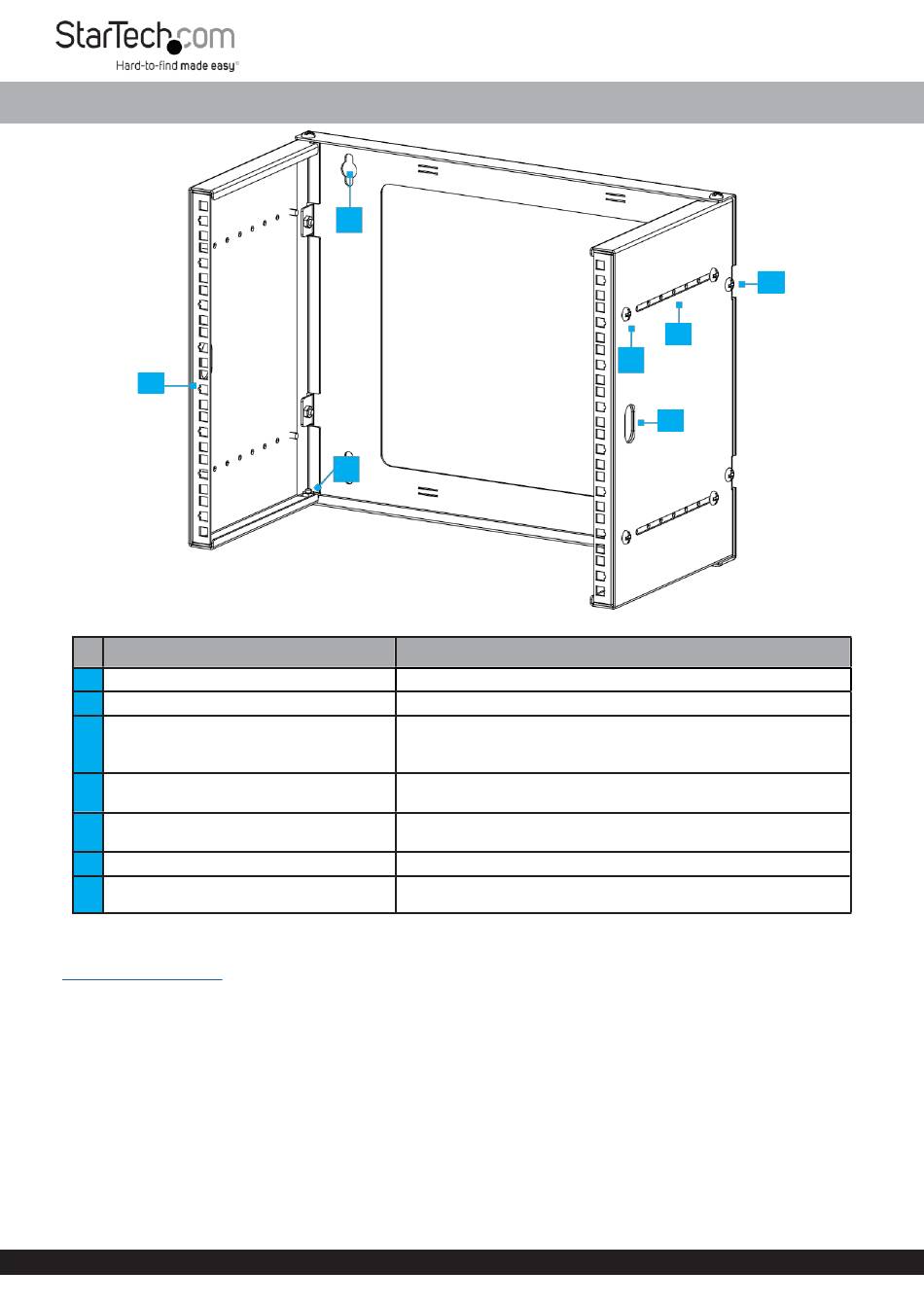

*Produkt kann von der Abbildung abweichen. Abgebildet 6HE-Modell
