Inhaltszusammenfassung für Top Vision Instore LX CONTROLLER SET

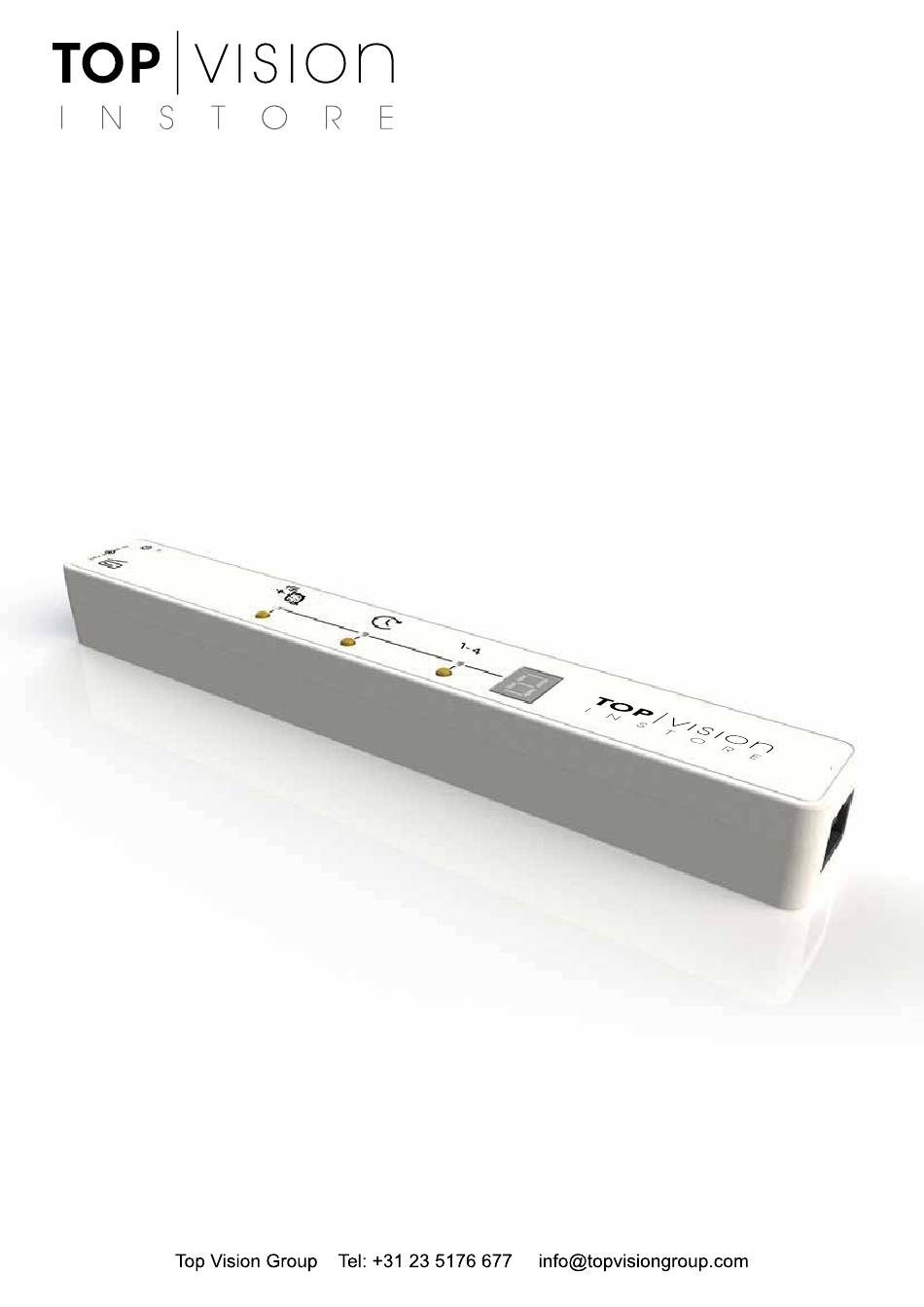

- Seite 1 LX CONTROLLER SET Produkthandbuch...
- Seite 2 INDEX P2: Sicherheits Instruktionen / Garantie P3: Inhalt / Technische Daten P4: Montage der Controller Unit P5: Verkabelungsübersicht P7: Programmierung P8: Kontakt SICHERHEITS INSTRUKTIONEN: WICHTIGE SICHERHEITS INSTRUKTIONEN Bevor eine elektronische Säule benutzt wird, sollten immer die Basis Vorkehrungen befolgt werden, und unter Berücksichtigung der folgenden Punkten: ACHTUNG –...
-
Seite 3: Teil-Übersicht
TEIL-ÜBERSICHT Produkt: CONTROL UNIT LX Produkt: FERNBEDIENUNG Produkt: WALL BRACKET LX Artikelcode: 50802 Artikelcode: 50801 Artikelcode: 26218 Maße: 210x28x22mm Maße: 92x30x9mm Maße: 100x45x2mm Menge: Menge: Menge: Produkt: EMPFANGSAUGE Produkt: Produkt: STROMKABEL Artikelcode: 22476 Artikelcode: 70087 Artikelcode: 70105 ø Maße: 16mmx37mm Maße: 150x50x32mm Kabellänge:... -
Seite 4: Montage Der Controller Unit
MONTAGE DER CONTROLLER UNIT 2,5mm... -
Seite 5: Verkabelungsübersicht
VERKABELUNGSÜBERSICHT = Externes IR-Empfänger Auge-Port = RJ-Ports = DC in Port = AC-DC-Adapter = RJ-Kabel = Externes IR-Empfänger Auge Für das externe Empfängerauge müssen Sie ein Loch von ø16 mm bohren. nicht weiter als 125 cm von der Empfängereinheit entfernt. -
Seite 6: Programmierung
PROGRAMMIERUNG Gruppierung-LED RC LED LED display LED-Poweranzeige Timer LED Reset-Taste Gruppierung-Taste Zeitschaltuhr Add RC knopf HINZUFÜGEN VON IR-CODES Drücken Sie die Add RC knopf bis Sie einen kurzen Ton hören. Das korrespondierende LED wird aktiviert und leuchtet stabil grün. Das grüne LED- Display zeigt eine rotierende Bewegung. Solange sich das Display bewegt, können beliebige IR-Codes zugefügt werden. -
Seite 7: Programmierung Von Präsentationen Oder Licht
PROGRAMMIERUNG VON PRÄSENTATIONEN ODER LICHT Die 4x2 RJ-Anschlüsse auf der Rückseite der Control Unit LX können an vertikale TopVision-Präsentationen. Sie können Ihre Control Unit LX auf eine bestimmte Gruppe (1 bis 4) einstellen, sodass sie nur auf die entsprechenden 1-2-3-4-Tasten Ihrer Fernbedienung reagiert.
