Quality Heating QH Wifi dual boiler Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
QH Wifi dual boiler
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Quality Heating QH Wifi dual boiler

Inhaltszusammenfassung für Quality Heating QH Wifi dual boiler

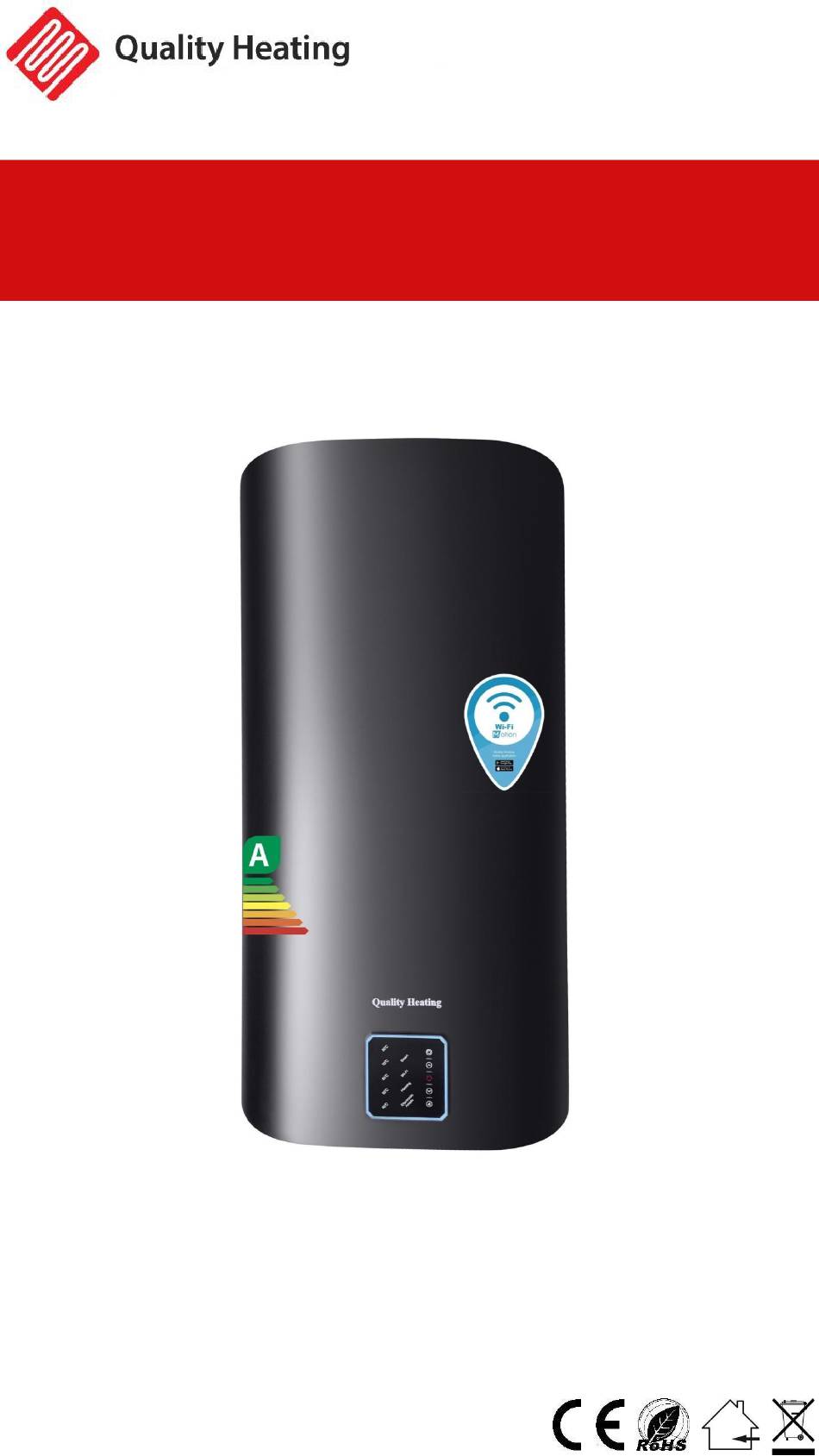

  • Seite 1 QH Wifi dual boiler...

  • Seite 2: Veiligheidswaarschuwingen

    Veiligheidswaarschuwingen...
  • Seite 3 Let op, waarschuwingen! • Controleer welke serie u heeft gekocht en installeer volgens de tips in het installatiegedeelte! Let op, mocht u deze niet opvolgen vervalt de garantie op uw product. • Verwijder voor gebruik de beschermfolie (aan de voorzijde) indien aanwezig.
  • Seite 4 • Het product moet zo worden geplaats dat de schakelaar(s) en controller(s) niet kunnen worden aangeraakt door mensen in een badkuip, douche en/of zwembad. • Gebruik het apparaat niet als het stopcontact, de kabel of de stop overbelast is. Quality Heating Phoenixstraat 35-37 1812PP Alkmaar NL...

  • Seite 5: Technische Specificaties

    Technische specificaties Model QH Wifi dual boiler 230V Aansluiting H110,9xB55,6xD30 – 80L Afmeting in cm H80,4xB51,6xD28 – 50L H57,5xB51,6xD28 – 30L 37kg – 80L Gewicht in kg 26kg – 50L 18kg – 30L 1800Watt Vermogen IPX4 IP waarde 8720986327404 – 80L 8720986327398 –...
  • Seite 6 Veiligheidsaccesoires Let op, de boiler dient volgens de handleiding te worden geïnstalleerd. Dit om aanspraak te kunnen maken op uw garantie. Er is een veiligheidsklep (overdrukventiel) uitgerust in de boiler. Het is normaal dat het drukontlastingsgat een beetje water laat vallen tijdens het verwarmen.
  • Seite 7 Installatie specificaties -Waterverwarmer moet worden geïnstalleerd in de buurt van leidingwater en waterafvoerleiding, laat de afvoerleiding stromen. - De elektrische boiler moet binnenshuis worden geïnstalleerd waar de omgevingstemperatuur hoger is dan 0℃. De locatie van het warmwaterverbruik mag niet te ver van de boiler verwijderd zijn. Als de afstand meer dan 8 meter is, moet de buis worden omwikkeld met een warmte behoud laag om warmteverlies te verminderen.
  • Seite 8 Installatie van ophangbeugels 1. Gebruik na het bevestigen van de installatiepositie percussieboren om twee gaten van ∮14 mm in de muur te boren, afhankelijk van de installatiemaat. Bevestig de M10 stalen expansiebout in de juiste positie. 2. Er is een vierkant gat in de bovenste positie van de twee installatiebeugels aan de achterkant van de elektrische boiler.
  • Seite 9 Pijp aansluiting Sluit de toevoerleiding voor koud water aan op de toevoernippel (gemarkeerd met een blauwe ring) en de afvoerleiding voor warm water op de uitlaatnippel (gemarkeerd met een rode ring). Veiligheidsventiel (overdrukventiel) mag niet te vast worden geschroefd om eventuele schade te voorkomen. Sluit mengwaterklep met toevoerleiding, afvoerleiding afzonderlijk en correct aan.
  • Seite 10 Bediening 1. ""-toetsSluit de voeding aan en het indicatielampje brandt 2 seconden om de stand-bystatus of de status van voor de laatste stroomstoring in te gaan. De "" indicator in de stand-bymodus gaat langzaam aan en uit en andere indicatoren zijn uit. Druk eenmaal op deze toets om de machine te starten en de werkstatus in te gaan, het ""...
  • Seite 11 Koppelen met de wifi...
  • Seite 14 QH Wifi dual boiler...

  • Seite 15: Safety Warnings

    Safety warnings...
  • Seite 16 Attention, warnings! • Check which series you have purchased and install according to the tips in the installation section! Please note, if you do not follow these, the warranty on your product will expire. • Before use, remove the protective film (on the front), if present.
  • Seite 17 • The product should be positioned so that the switch(es) and controller(s) cannot be touched by people in a bathtub, shower and/or swimming pool. • Do not use the appliance if the socket, cord or plug is overloaded. Quality Heating Phoenixstraat 35-37 1812PP Alkmaar NL...

  • Seite 18: Technical Specifications

    Technical specifications Model QH Wifi dual boiler 230V Connection H110.9xB55.6xD30 – 80L Dimensions in cm H80.4xB51.6xD28 – 50L H57.5xB51.6xD28 – 30L 37kg – 80L Weight in kg 26kg – 50L 18kg – 30L 1800Watt Assets IPX4 IP value 8720986327404 – 80L 8720986327398 –...

  • Seite 19: Safety Accessories

    Safety accessories Please note that the boiler must be installed according to the manual. This is to be able to claim your warranty . A safety valve (pressure relief valve) is equipped in the boiler. It is normal that the pressure relief hole will drop a little water during heating.

  • Seite 20: Installation Specifications

    Installation specifications - Water heater should be installed near tap water and water drain pipe, let the drain pipe flow. - The electric water heater should be installed indoors where the ambient temperature is higher than 0 ℃ . The location of hot water consumption should not be too far from the water heater.
  • Seite 21 Installation of mounting brackets 1. After confirming the installation position, use impact drills to drill two ∮14mm holes on the wall according to the installation size. Fix the M10 steel expansion bolt in the correct position. 2. There is a square hole in the upper position of the two installation brackets on the back of the electric water heater.
  • Seite 22 Pipe connection Connect the cold water supply pipe to the supply nipple (marked with a blue ring) and the hot water outlet pipe to the outlet nipple (marked with a red ring). The safety valve (pressure relief valve) must not be screwed too tight to avoid any damage.
  • Seite 23 Operation 1. "" keyConnect the power and the indicator light is on for 2 seconds to enter the standby state or the state before the last power failure. The "" indicator in the standby mode turns on and off slowly, and other indicators are off. Press this key once to start the machine and enter the working state, the ""...
  • Seite 24 Pairing with WiFi...
  • Seite 27 QH WiFi - Doppelkessel...
  • Seite 28 Sicherheitswarnungen...
  • Seite 29 Achtung, Warnungen! • Überprüfen Sie, welche Serie Sie erworben haben und installieren Sie diese gemäß den Tipps im Abschnitt Installation! Bitte beachten Sie, dass die Garantie für Ihr Produkt erlischt, wenn Sie diese Anweisungen nicht befolgen. • Entfernen Sie vor Gebrauch die Schutzfolie (auf der Vorderseite), falls vorhanden.
  • Seite 30 • Berücksichtigen Sie bei der Auswahl von Netzkabelverlängerungen den Stromverbrauch des Geräts, die Kabellänge und den Verwendungszweck. Verlängerungskabel vollständig abwickeln. Um elektrische Überlastung zu vermeiden. • Ziehen Sie vor Wartungs-, Pflege- oder Reparaturarbeiten am Gerät den Stecker aus der Steckdose. Halten Sie den Stecker fest und stecken Sie ihn erst dann wieder in die Steckdose, wenn die oben genannten Schritte abgeschlossen sind.

  • Seite 31: Technische Spezifikationen

    Technische Spezifikationen Modell QH WiFi - Doppelkessel 230V Verbindung H110,9xB55,6xT30 – 80L Maße in cm H80,4xB51,6xT28 – 50L H57,5xB51,6xT28 – 30L 37 kg – 80 l Gewicht in kg 26 kg – 50 l 18 kg – 30 l 1800 Watt Vermögenswerte IPX4 IP-Wert...

  • Seite 32: Sicherheitszubehör

    Sicherheitszubehör Bitte beachten Sie, dass der Kessel gemäß der Anleitung installiert werden muss. Dies dient dazu, Ihre Garantie in Anspruch nehmen zu können . Im Kessel ist ein Sicherheitsventil (Überdruckventil) eingebaut. Es ist normal, dass beim Erhitzen etwas Wasser aus der Druckentlastungsöffnung austritt.
  • Seite 33 Installationsspezifikationen - Der Warmwasserbereiter sollte in der Nähe des Leitungswassers und des Wasserabflussrohrs installiert werden. Lassen Sie das Abflussrohr laufen. - Der elektrische Warmwasserbereiter sollte in Innenräumen installiert werden, wo die Umgebungstemperatur höher als 0 °C ist . Der Ort des Warmwasserverbrauchs sollte nicht zu weit vom Heizkessel entfernt sein.
  • Seite 34 Montage von Aufhängebügeln 1. Nachdem Sie die Installationsposition bestätigt haben, bohren Sie je nach Installationsgröße mit Schlagbohrmaschinen zwei ∮14-mm- Löcher in die Wand. Befestigen Sie den M10-Stahldehnbolzen in der richtigen Position. 2. An der oberen Position der beiden Montagehalterungen auf der Rückseite des elektrischen Warmwasserbereiters befindet sich ein quadratisches Loch.
  • Seite 35 Rohrverbindung Schließen Sie die Kaltwasser-Zulaufleitung an den Zulaufnippel (mit einem blauen Ring markiert) und die Warmwasser-Ablaufleitung an den Auslaufnippel (mit einem roten Ring markiert) an. Sicherheitsventil (Überdruckventil) darf nicht zu fest angeschraubt werden um Schäden vorzubeugen. Mischwasserventil mit Zuleitung, Ableitung getrennt und korrekt verbinden.

  • Seite 36: Betrieb

    Betrieb 1. „“ -Taste Schließen Sie die Stromversorgung an und die Kontrollleuchte leuchtet 2 Sekunden lang, um in den Standby-Status oder den Status vor dem letzten Stromausfall zu gelangen. Die Anzeige „“ im Standby-Modus schaltet sich langsam ein und aus und andere Anzeigen sind ausgeschaltet.

  • Seite 37: Stellen Sie Eine Verbindung Zum Wlan Her

    Stellen Sie eine Verbindung zum WLAN her...
