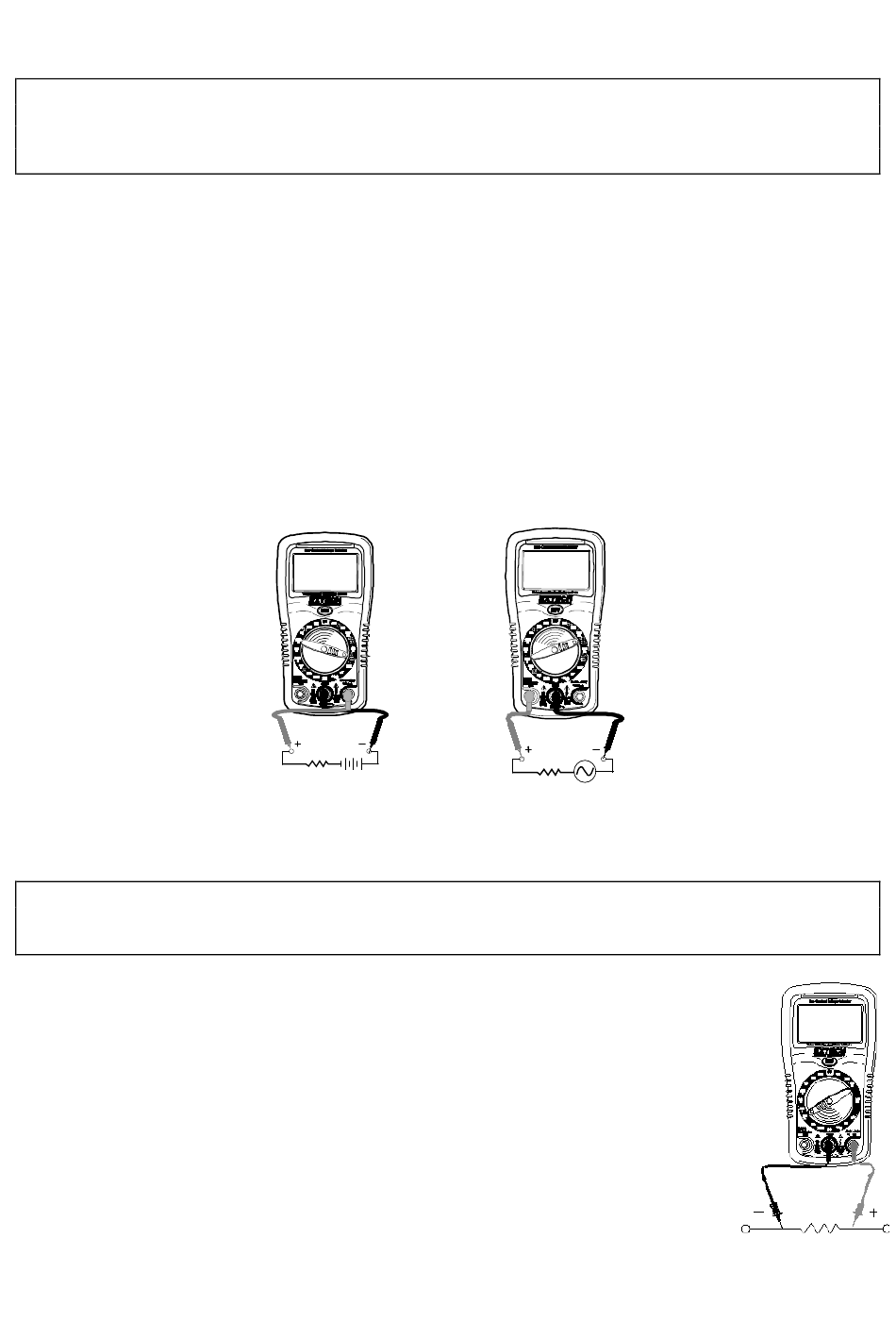

MESSUNGEN VON WECHSELSTROM/GLEICHSTROM

VORSICHT: Nehmen Sie keine Stromstärkemessungen mit 10 Ampere für mehr als 30
Sekunden vor.
Das Überschreiten von 30 Sekunden kann zu Beschädigungen des Messgerätes und/oder der
Prüfspitzen führen.
1. Verbinden Sie die schwarze Messleitung mit der negativen COM-Buchse.
2. Für Strommessungen von bis zu 200mA, stellen Sie den Drehschalter auf die Position
200mAAC für Wechselstrommessungen oder auf die Position 200mADC für
Gleichstrommessungen und verbinden die rote Messleitung mit der mA-Buchse.
3. Für Strommessungen von bis zu 10A, stellen Sie den Drehschalter auf die Position 10A AAC für
Wechselstrommessungen oder auf die Position 10A ADC für Gleichstrommessungen und
verbinden die roten Messleitungen mit der 10A-Buchse.
4. Schalten Sie die Schaltung bzw. Anlage spannungsfrei. Trennen Sie die Schaltung an der zu
messenden Stelle auf.
5. Messen Sie mit der schwarzen Prüfspitze die negative Seite und mit der roten Prüfspitze die
positive Seite des Stromkreises.
6. Legen Sie die Spannung an die Schaltung bzw. Anlage wieder an.
7. Lesen Sie die Stromstärke am LCD ab.
WIDERSTANDSMESSUNGEN
WARNUNG:
Um einen elektrischen Schlag zu vermeiden, schalten Sie das zu testende Gerät spannungsfrei,
und entladen Sie alle Kondensatoren bevor Sie jegliche Widerstandsmessungen vornehmen.
1. Stellen sie den Funktionsschalter auf die höchste Position Ω.
2. Verbinden Sie die schwarze Messleitung mit der negativen COM-Buchse.
3. Verbinden Sie die rote Messleitung mit der positiven Ω-Buchse.
4. Berühren Sie mit den Prüfspitzen quer den Stromkreis oder das Teil, das
getestet wird. Am Besten eine Seite des zu testenden Stromkreises
entfernen, damit der restliche Kreislauf nicht durch die Widerstandsanzeige
gestört wird.
5. Lesen Sie den Widerstand in der Anzeige ab. Bewegen Sie den
Funktionsschalter auf die nächst niedrigere Ω-Position, um ein höher
aufgelöst Ergebnis zu erhalten.
7 EX310-de-DE_v8.0 6/22
