BENUTZERHANDBUCH
Digitalmultimeter ANENG 682

Werbung

loading

Inhaltszusammenfassung für Aneng 682

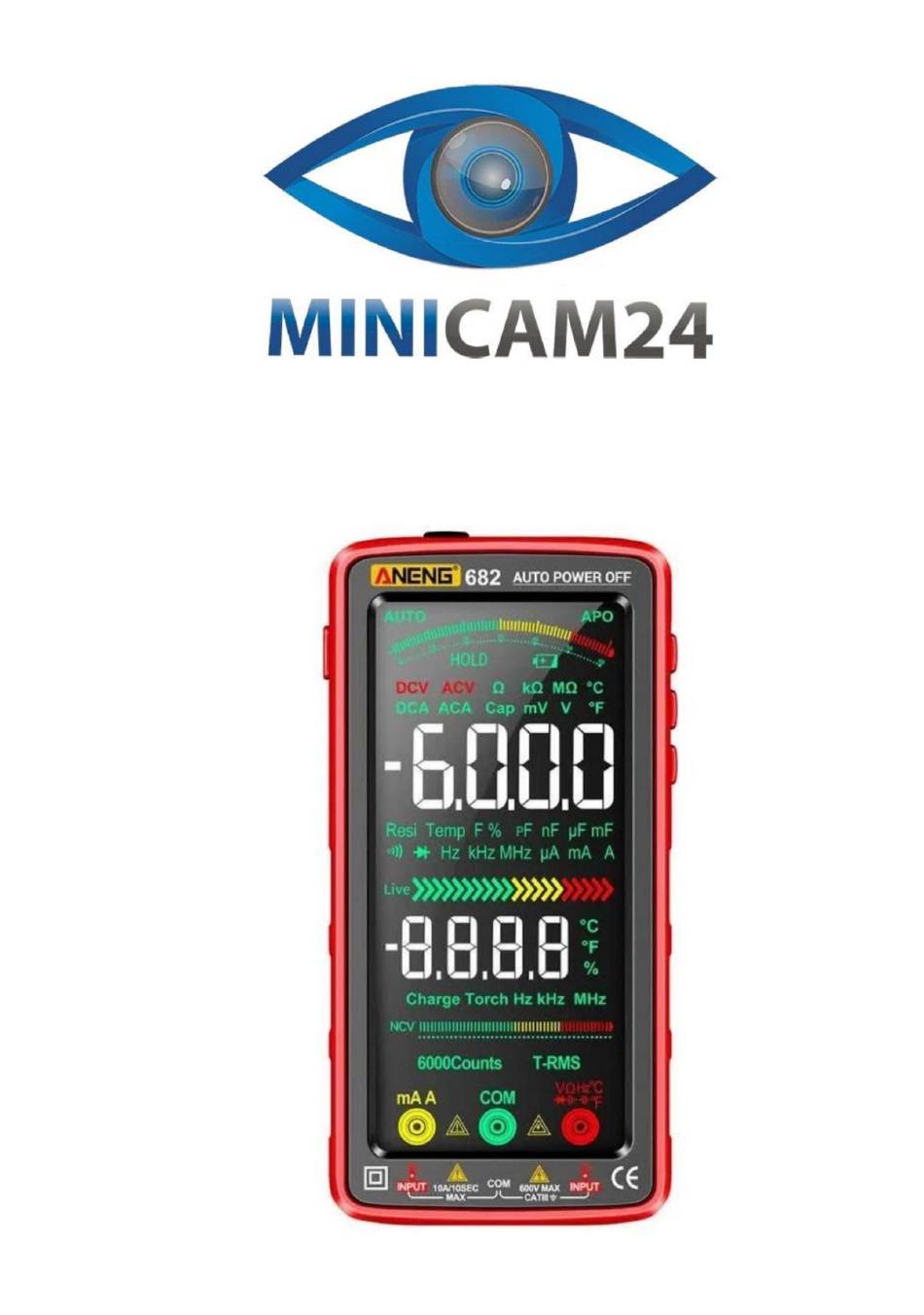

  • Seite 1 Machine Translated by Google BENUTZERHANDBUCH Digitalmultimeter ANENG 682...
  • Seite 2 Machine Translated by Google INHALT Einleitung..........................4 Vorsichtsmaßnahmen....................4 Das Gerät kennenlernen....................6 Verwendung und Funktion der Tasten..............7 Eigenschaften ....................7 Bereiche..........................8 Gleichspannung ....................8 Wechselspannung....................8 Gleich- und Wechselstrom..................8 Widerstand....................9 Kapazität........................9 Diodentest ......................10 Schaltkreis-Ein/Aus-Test ....................10 Temperaturprüfung ....................10 Verwendung........................11 Werte halten........................11 Taschenlampe.........................11 Automatische Abschaltung ....................11 Summer ....................11...
  • Seite 3 Machine Translated by Google Ausrüstung....................16 Garantieleistungen bei Mängeln der Ware ..........17 Waren von einwandfreier Qualität ................19 Produkt von unzureichender Qualität ................19...
  • Seite 4 Machine Translated by Google Einführung Bei diesem Gerät handelt es sich um ein digitales Multimeter mit stabiler Leistung und zuverlässigen Messwerten. Das Multimeter verwendet ein LCD-Display mit analoger Balkendiagrammanzeige. Der Benutzer erreicht einen Dauerbetrieb während der Nutzung, er muss nicht am Drehknopf drehen um Funktionen auszuwählen.
  • Seite 5 Machine Translated by Google Die Verwendung von Original-Fühlerstiften sorgt für Sicherheit verwenden. Andernfalls wird ein Produkt gleicher Art oder gleicher Qualität benötigt. Klasse. Achten Sie bei der Verwendung des Geräts darauf, dass die richtigen Funktionen und Bereiche ausgewählt sind. Messungen. Den geschützten Messbereich nicht überschreiten.
  • Seite 6 Machine Translated by Google Das Gerät kennenlernen 1. NCV-Zone 2. Ein-/Aus-Taste 3. Display 4. Eingangsanschluss 5. Kondensatorfunktion 6. Werte halten Taschenlampe und Hintergrundbeleuchtung. 7. Auswahltaste 8. Taschenlampe und Funktionsanzeige...
  • Seite 7 Machine Translated by Google Verwendung und Funktionen der Schaltflächen Ein-/Aus-Taste: Drücken Sie diese Taste länger als 3 Sekunden, dann Sie können es öffnen und den Strom abschalten. Select-Button: Funktion manuell auswählen Werthaltefunktion und Taschenlampe: Drücken Sie diese Taste zum Speichern Daten, drücken Sie erneut und löschen Sie die gespeicherten Daten.
  • Seite 8 Machine Translated by Google Größe: 150x75x24 mm Gewicht: ca. 2000g (inkl. Batterie) Bereiche Gleichspannung Messbereich 6 V Auflösungsgenauigkeit 0,001 V ± (0,5 % des Wertes + 3 Werte) 60 V 0,01 600 V V 0,1 V ± (0,8 % des Wertes + 10 Werte) 1000 V 1,0 V Eingangsempfindlichkeit: 0,8 VDC;...
  • Seite 9 Machine Translated by Google Werte) - Sicherungsmessbereich (FF20A/250V) -Maximaler Eingangsstrom: 10 A DC oder AC RMS; - Wenn der Messstrom 5A überschreitet, sollte die kontinuierliche Messzeit 15 Sekunden nicht überschreiten und die Strommessung sollte für mehr als 1 gestoppt werden Minute nach der Messung;...
  • Seite 10 Machine Translated by Google - Eingangsspannungsbereich: 200 mV ~ 10 VAC (mit zunehmender gemessener Frequenz sollte auch die Eingangsspannung zunehmen) Diodentest Messbereich Funktion Auflösung 0,001 Zeigt die ungefähre Durchlassspannung einer Diode an - Der Gleichstrom beträgt etwa 1 mA. - Die DC-Sperrspannung beträgt etwa 3,2 V. - Überlastschutz: 250V DC oder AC (RMS) Schaltkreis-Ein/Aus-Test Auflösung 0,1...
  • Seite 11 Machine Translated by Google Verwendung Werte halten Wenn Sie während des Messvorgangs die Messwerte speichern müssen, können Sie die HOLD- Taste drücken. Der angezeigte Wert auf dem Multimeter wird gesperrt. Drücken Sie dann die Taste erneut, um die Messwertsperre aufzuheben. Taschenlampe Wenn die Umgebung zu dunkel ist und es schwierig ist, das Ergebnis zu erhalten, drücken Sie die Taschenlampentaste und halten Sie sie länger als 3 Sekunden gedrückt.
  • Seite 12 Machine Translated by Google Vorbereitung zur Messung 1) Drücken Sie die Einschalttaste länger als 3 Sekunden. Bei niedriger Batteriespannung sollten Sie die Batterie aufladen. 2) Symbol "!" gibt an, dass die Eingangsspannung oder der Eingangsstrom den angegebenen Wert nicht überschreiten sollte, was zum Schutz der internen Schaltung vor Schaden.
  • Seite 13 Machine Translated by Google Notiz: 1) Die maximale Eingangsspannung beträgt 750 V AC oder 1000 V DC. 2) Wenn das Multimeter hohe Spannung misst, seien Sie bitte vorsichtig Seien Sie vorsichtig. 3) Trennen Sie die Prüfleitung vom zu prüfenden Schaltkreis, nachdem alle Messvorgänge abgeschlossen sind. Strommessung Stromschlaggefahr Versuchen Sie nicht, den Strom in einem Stromkreis zu messen, in dem die Spannung zwischen...
  • Seite 14 Machine Translated by Google 1) Stecken Sie die roten und schwarzen Prüfleitungen in die COM-Buchse. Zum Testen verbinden Sie das andere Ende der roten Prüfleitung mit der Anode der Diode und das andere Ende der schwarzen Prüfleitung mit der Kathode der Diode. 2) Verbinden Sie das andere Ende der roten Sonde mit der Anode der Diode und das andere Ende der schwarzen Sonde zur Prüfung an die Kathode der Diode anschließen.
  • Seite 15 Machine Translated by Google 2) Schließen Sie den Minuspol (schwarz) und den Pluspol (rot) des Thermoelements Typ K separat an die COM-Buchse und die Eingangsbuchse an. 3) Das andere Ende des Thermoelements (die zu testende Seite) sollte sich nahe der Oberfläche des zu messenden Objekts befinden.
  • Seite 16 Machine Translated by Google Pflege und Wartung Batterien austauschen Um falsche Messwerte zu vermeiden, die zu Stromschlägen oder Verletzungen führen können, ersetzen Sie die Batterie sofort, wenn ". Im Display des Multimeters erscheint das Symbol „ Das Multimeter wird von einem Akku betrieben, der nicht ausgetauscht werden muss. Dennoch muss er rechtzeitig aufgeladen werden, um zu verhindern, dass ihm der Akku ausgeht und das Aufladen dadurch erschwert wird.
  • Seite 17 Machine Translated by Google Garantieleistung bei Warenmängeln Wenn während der festgelegten Garantiezeit Mängel an dem von Ihnen gekauften Produkt festgestellt werden, haben Sie nach Ihrer Wahl folgende Rechte: • Ersatz für ein Produkt der gleichen Marke (des gleichen Modells und/oder) verlangen Artikel) •...
  • Seite 18 Machine Translated by Google Wichtig! Für den Anschluss, die Einstellung und die Inbetriebnahme technisch komplexer Güter, die aufgrund technischer Anforderungen nicht ohne die Mitwirkung entsprechender Fachkräfte in Betrieb genommen werden können, ist die Inanspruchnahme qualifizierter Fachkräfte erforderlich. Garantiebedingungen • Tatsächliches Vorhandensein des defekten Produkts zum Zeitpunkt der Kontaktaufnahme mit dem Servicecenter;...
  • Seite 19 Machine Translated by Google • die Fehlfunktion des Geräts durch äußere Umstände (Naturkatastrophen, Stromstöße usw.) verursacht wurde; • die Fehlfunktion des Geräts durch die Nichteinhaltung der staatlichen Normen für Parameter von Stromversorgungs-, Telekommunikations- und Kabelnetzen; • andere vom Hersteller bereitgestellte Koffer. Für Verbrauchsmaterial (Batterien, Kartuschen, Anschlusskabel etc.) besteht keine Gewährleistung.
  • Seite 20 Machine Translated by Google Wenn Sie Fragen zur Verwendung oder Garantie des Produkts haben, wenden Sie sich bitte per WhatsApp-Chat an unsere technische Supportabteilung. Starten Sie dazu die WhatsApp-Anwendung. Klicken Sie oben rechts auf das Kamerasymbol und scannen Sie den untenstehenden QR-Code mit Ihrer Smartphone-Kamera. Viel Spaß...
