Baricus BT-NXS004 Gebrauchsanweisung
18 volt einhand kettensäge
Inhaltsverzeichnis
Quicklinks

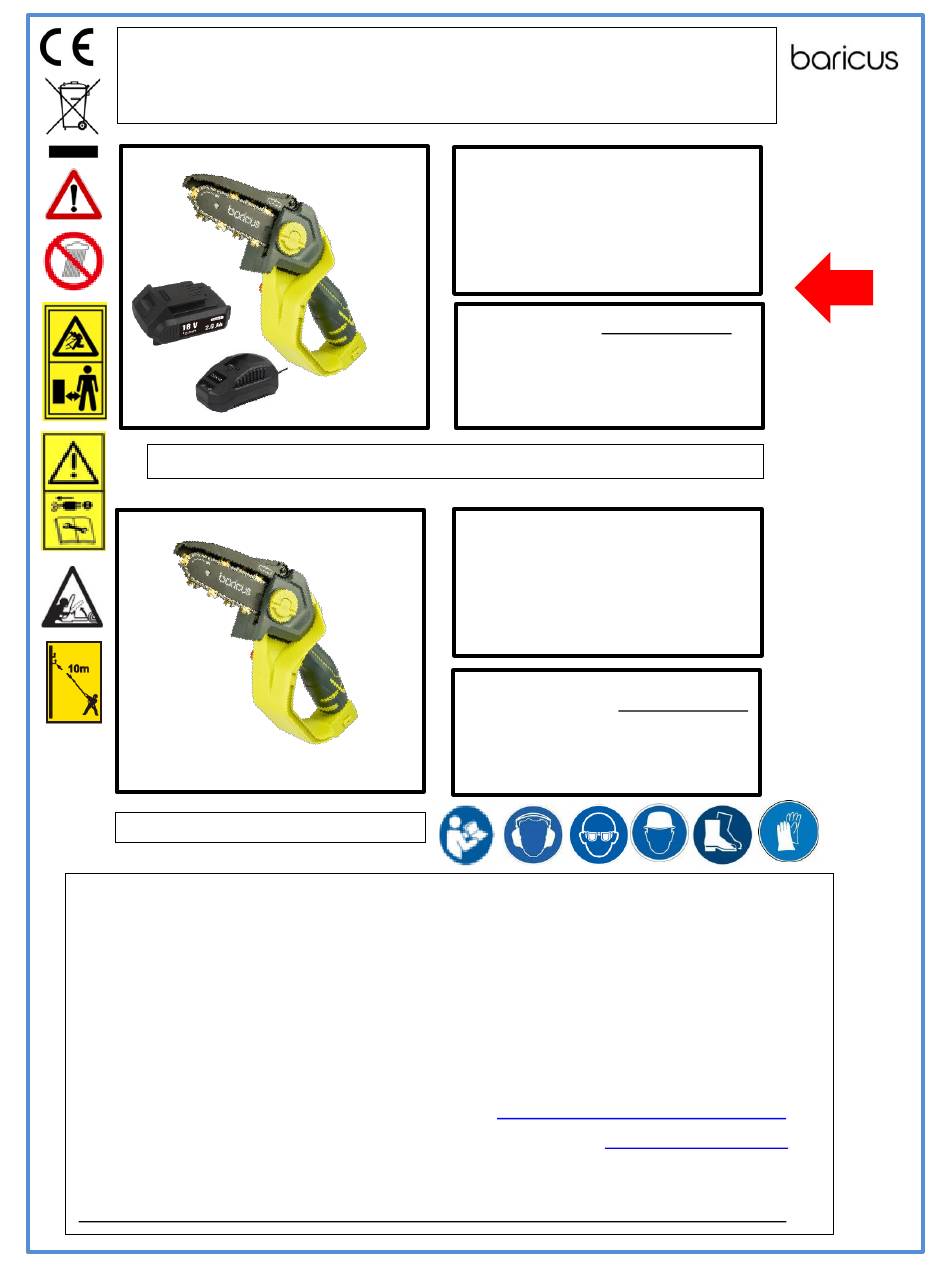

GEBRAUCHSANWEISUNG
Baricus 18 Volt Einhand Kettensäge
Die Pfeilspitze zeigt auf das Produkt welches Sie bestellt haben!
Produkt kann in Farbe und Form abweichen
Lieber Kunde/Liebe Kunden
Sollten Sie technische Fragen, Bestellungs-oder Reklamationswünsche haben,
kontaktieren Sie bitte unser Service Team.
Red Tools Germany GmbH & Co. KG, Fellhornstrasse 6, D-87719 Mindelheim
Telefon:
Telefax:
Email:
Livechat ( Mo.-Fr. 9:00 – 16Uhr)
Hergestellt für: QVC Handel S.á.r.l. & Co. KG, Plockstrasse 30 D-40221 Düsseldorf
QVC Art.: Nr.: 510270 JAX 00
Red Tools Art.: Nr.: QV90447
Hergestellt:
Nr.: BT-NXS004, BT-NXS005
Lieferumfang:
1Grundgerät
1 Schnelladegerät
1 Akku 18 Volt 2 AH
QVC Art.: Nr.: 510270 OAX 00
Red Tools Art.:Nr.: QV90448
Hergestellt:
Nr.: BT-NXS004, BT-NXS005
Lieferumfang:
1Grundgerät
08261/731 390
08261/7313928
kundendienst@redtools.de
www.redtools.de
(5/23)
(05/23)
1
Inhaltsverzeichnis
Verwandte Anleitungen für Baricus BT-NXS004
Inhaltszusammenfassung für Baricus BT-NXS004
- Seite 1 GEBRAUCHSANWEISUNG Baricus 18 Volt Einhand Kettensäge QVC Art.: Nr.: 510270 JAX 00 Red Tools Art.: Nr.: QV90447 Hergestellt: (5/23) Nr.: BT-NXS004, BT-NXS005 Lieferumfang: 1Grundgerät 1 Schnelladegerät 1 Akku 18 Volt 2 AH Die Pfeilspitze zeigt auf das Produkt welches Sie bestellt haben! QVC Art.: Nr.: 510270 OAX 00...
- Seite 2 Vorwort Liebe Kundin, Lieber Kunde, Vor über 20 Jahre habe ich, Ottmar Ullrich, mich selbständig gemacht und in den vergangenen Jahren die Marke „BARICUS“ mit QVC zusammen ins Leben gerufen. Wir bieten ein breites Sortiment an hochwertigen Elektro-, Akku- und Handwerkzeugen, sowie Haushaltswaren und LED-Produkten an.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Lieferumfang S. 4 2. Allgemeine Gefahrensymbole S. 5 3. Allgemeine Sicherheitshinweise S. 6 4. Sicherheit von Personen S. 7 5. Nutzungsvorschriften S. 8 6. Lernen Sie Ihr Produkt kennen S. 9 7. Vorbereitungen S. 10 - 12 8. Bestimmungsgemäßer Gebrauch S. -
Seite 4: Im Lieferumfang Finden Sie Folgenden Inhalt
Wir freuen uns, Ihnen das alltägliche Leben durch unser Gerät etwas leichter gestalten zu dürfen. Dieses Set bietet Ihnen das optimierte Modell der Baricus Einhand-Kettensäge, das mit einer schnelleren Kettengeschwindigkeit und leichteren Bauart einhergeht. Hervorragend für die verschiedensten alltäglichen Schnitt- und Sägeabarbeiten von Schnitthölzern oder Büschen und Bäumen in verschiedenen Höhen geeignet. -
Seite 5: Allgemeine Gefahrensymbole
Allgemeine Gefahrensymbole Die folgenden Symbole müssen bekannt sein, bevor die Betriebsanleitung gelesen wird. Lesen Sie die Anleitung vor der Benutzung der Einhand Kettensäge sorgfältig durch und machen Sie sich mit den Funktions- und Sicherheitshinweisen des Gerätes vertraut. Dieses Elektrowerkzeug entspricht geltenden europäischen Richtlinien. Korrekte Entsorgung dieses Produktes: Dieses Produkt darf nicht über den Hausmüll entsorgt werden Lesen Sie die Bedienungs- und Wartungsanleitung vor Gebrauch durch. -
Seite 6: Allgemeine Sicherheitshinweise
ALLGEMEINE SICHERHEITSHINWEISE 1. Lesen Sie die Bedienungsanleitung vor Gebrauch Ihrer neuen Einhand-Kettensäge vollständig durch und beachten Sie alle Hinweise. Bei Weitergabe des Gartengerätes an Dritte händigen Sie die Bedienungsanleitung mit den Sicherheitshinweisen ebenfalls mit aus, da diese ein wichtiger Bestandteil des Produktes ist. -
Seite 7: Sicherheit Von Personen
SICHERHEIT VON PERSONEN 1. Bei der Benutzung des Gerätes ist stets ein aufmerksamer und vernünftiger Umgang mit diesem geboten. Bitte benutzen Sie es nicht, wenn Sie unkonzentriert oder müde sind oder unter Einfluss von Drogen, Alkohol oder Medikamenten stehen. Bereits ein kurzer Moment der Unaufmerksamkeit während der Arbeit kann zu ernsthaften Verletzungen führen. -
Seite 8: Nutzungsvorschriften
NUTZUNGSVORSCHRIFTEN Arbeiten Sie nur bei Tageslicht oder ausreichend künstlichem Licht! Benutzen Sie das Gerät nicht bei Regen oder Nässe! Versichern Sie sich vor jedem Gebrauch, dass die Kette ordnungsgemäß gespannt ist und nicht zu locker/ fest sitzt! Achten Sie darauf, dass die Kontakte von Verlängerung und Kettensäge nicht verschmutzt sind. -
Seite 9: Lernen Sie Ihr Produkt Kennen
Lernen Sie Ihr Produkt kennen 1. Sicherheitssperre (beidseitig) 2. Ein- / Aus- Schalter 3. Sägekette 4. Schwert 5. Sicherheitskeil 6. Drehverschluss für Abdeckung (Rückseite) 7. Handschutz 8. Einstellschlüssel für Kettenspannung (in Handschutz) 9. Einstellung drehbarer Kopf 10. Betätigung manuelle Ölschmierung 11. -
Seite 10: Vorbereitungen
Ende der Kettensäge (bei dem Akku-Steckplatz) befestigen. 2. Ölen der Kette / des Schwertes Die Baricus Einhand-Kettensäge wurde mit einer manuellen Ölschmierung (10) ausgestattet. Füllen Sie das Öl in die dafür vorgesehene Öffnung (12). Anhand der Ölstand-Anzeige (11) können Sie die optimale Befüllung ablesen. Sie können ganz einfach auf die Betätigung zur manuellen Ölschmierung drücken und Ihre Kette benetzt... -
Seite 11: Vorbereitung
Vorbereitung 4. Einstellen und Überprüfen der Kettenspannung VORSICHT! Spannen Sie die Sägekette nicht zu fest. Eine zu hohe Spannung der Sägekette kann zum Bruch der Sägekette, zum Verschleiß des Schwertes und zum Bruch des Einstellrads führen. VORSICHT! Eine zu lockere Kette kann vom Schwert rutschen! Die Sägekette kann sich nach vielen Betriebsstunden lockern. - Seite 12 Vorbereitung 5. Einstellen des benötigten Schnittwinkels VORSICHT! Entfernen Sie vor der Betätigung der Winkeleinstellung den Akku vom Gerät. Der Säge Kopf kann einfach zwischen 0° bis 32° gedreht werden um den Winkel auf Ihre Bedürfnisse anzupassen. Profitieren Sie von einer optimalen Benutzererfahrung sowie einfacher Handhabung.
-
Seite 13: Bestimmungsgemäßer Gebrauch
Bestimmungsgemäßer Gebrauch ACHTUNG: 1. Die Einhandkettensäge ist ausschließlich zum Sägen von Materialien aus Holz (Spanplatten, Latten, Äste, Weich- & Hartholz) geeignet! Sollte diese zweckentfremdet werden, besteht hohe Verletzungsgefahr! 2. Diese Säge ist nicht darauf ausgelegt, mittlere/ größere Bäume zu fällen! Unterlassen Sie dies, um sowohl sich selbst, als auch andere Personen nicht zu gefährden! 3. -
Seite 14: Inbetriebnahme
Inbetriebnahme der Einhand-Kettensäge Bevor Sie die Kettensäge starten: • stellen Sie sicher, dass der vollständig aufgeladen ist! • achten Sie darauf, alle zuvor genannten Sicherheitshinweise sowie Nutzungsvorschriften zu kontrollieren, zu beachten und auszuführen! • verlassen Sie den Innenbereich / eventuelle Räumlichkeiten! •... - Seite 15 Inbetriebnahme der Einhand-Kettensäge ACHTUNG: Eine Benutzung der Einhand-Kettensäge ohne Ketten-Öl führt zur Beschädigung der Sägekette und des Schwertes! Bevor mit der Kettensäge intensiv gearbeitet werden kann, sollte man diese zuerst wie folgt „einlaufen“ lassen: Einlaufzeit für neue Sägeketten Entfernen Sie den Akku und stellen Sie die Kettenspannung ein. •...
-
Seite 16: Während Dem Betrieb
Während dem Betrieb ACHTUNG: Während der Benutzung der Einhandkettensäge ist ein korrekter Gebrauch von höchster Wichtigkeit, um Verletzungen und Unfälle zu vermeiden! Vor allem bei Gebrauch der Verlängerung ist es äußerst wichtig, einen Rückschlag des Gerätes zu vermeiden und stets das Gleichgewicht beizubehalten! Anschlag- platte... -
Seite 17: Nach Betrieb
Nach Betrieb: • Zum Kühlen der Säge lassen Sie die Maschine noch kurze Zeit unbelastet im Leerlauf weiterlaufen. • Entfernen Sie den Akku aus dem Gerät Sicherheits- knopf • Sobald die Kettensäge ausgekühlt und transportfähig ist, schieben Sie die Schutzkappe über das Schwert! -
Seite 18: Regelmäßige Wartung
Regelmäßige Wartung Vor jeder Wartung / Inspektion o.ä. muss das Gerät abgeschaltet und der Akku entnommen werden. Zudem müssen schnittfeste Handschuhe getragen werden, um Verletzungen zu vermeiden! Ketten-Schmieröl • Verwenden Sie nur handelsübliche, biologisch abbaubare Kettenöle, die speziell für den Einsatz von Kettensägen vorgesehen sind. (Nicht im Lieferumfang enthalten) •... -
Seite 19: Auswechseln Der Sägekette
Auswechseln der Sägekette (3) • Untersuchen Sie die Sägekette und das Schwert immer auf Schäden oder starke Verschleißerscheinungen und wechseln Sie die Sägekette in diesen Fällen. • Legen Sie niemals eine neue Sägekette auf ein abgenutztes Schwert. • Lassen Sie jede neue Sägekette erst einlaufen und überprüfen / korrigieren Sie die Spannung nach kurzer Betriebszeit nochmals! •... -
Seite 20: Einsetzen Einer Neuen Kette
Einsetzen einer neuen Kette 1. Führen Sie die Sägekette um das Schwert herum. Beachten Sie unbedingt die korrekte Laufrichtung der Sägekette. Die Laufrichtung der Kette kann an den einzelnen Gliedern der Sägekette in Form von Dreiecken zusätzlich abgelesen werden. Das Symbol, das die korrekte Laufrichtung und die richtige Position der einzelnen Kettenglieder anzeigt, ist zudem ist auf dem Schwert sowie auf der Abdeckung abgebildet. -
Seite 21: Ursachen Für Rückschlag & Gegenmaßnahmen
Ursachen für Rückschlag und Gegenmaßnahmen seitens des Bedieners a. Rückschlag kann auftreten, wenn die Spitze des Führungsschwerts einen Gegenstand berührt, oder wenn Holz einknickt und die Kette im Schneidspalt einklemmt. b. Kontakt an der Spitze kann in einigen Fällen eine blitzschnelle Rückschlagwirkung erzeugen, die die Führungsschiene nach oben und zurück in Richtung des Bedieners schnellen lässt. -
Seite 22: Aufladen Der Akkus
Aufladen der Akkus Der Akku muss vor der ersten Inbetriebnahme vollständig aufgeladen werden. Der Akku muss im Allgemeinen neu aufgeladen werden, bevor er völlig entladen ist, da sonst die Akkukapazität schnell nachlässt. 1. Stecken Sie den Netzstecker (1) des Ladegerätes in eine haushaltsübliche Steckdose. An der Ladestandanzeige (4) leuchtet nun ausschließlich die rote Diode. -
Seite 23: Kompatibilität Von Gerät, Ladegerät & Akku
Die jeweiligen Akkus müssen mit dem jeweiligen Ladegerät der gleichen Serie geladen werden! Beachten Sie hierzu bitte die untenstehenden Grafiken! Jedoch können jegliche Baricus Akkus (ab Baujahr 2017) mit dem Baricus Doppel- Ladegerät geladen werden. (Beachten Sie hierzu die in der Anleitung des Ladegerätes... -
Seite 24: Sicherheitshinweise Zu Akku Und Ladegerät
Wichtige Sicherheitshinweise zu Akku und Ladegerät Allgemein: • Bewahren Sie diese Sicherheitshinweise gut auf. Dieses Handbuch beinhaltet wichtige Hinweise für Ihre Sicherheit und den Gebrauch Ihrer Akkus. • Lesen Sie vor Gebrauch die Bedienungsanleitung und beachten Sie die Sicherheitshinweise für das Ladegerät und den Akku. Bei Weitergabe des Werkzeuges an Dritte händigen Sie die Bedienungsanleitung mit den Sicherheitshinweisen ebenfalls mit aus, da diese ein wichtiger Bestandteil des Produktes ist. - Seite 25 Wichtige Sicherheitshinweise zu Akku und Ladegerät • Wenn Sie die Akkus nicht aufladen, trennen Sie das Ladegerät von der Steckdose und entnehmen Sie den Akku aus dem Ladegerät. • Vor Reinigung oder Entnahme des Akkus aus dem Ladegerät, ziehen Sie den Stecker aus der Steckdose heraus.
-
Seite 26: Ersatzteilbestellungen Oder Reklamationen
ERSATZTEILBESTELLUNGEN ODER REKLAMATIONEN Sie möchten gerne Akkus/Ladegeräte oder Zubehör zu Ihrem Produkt unkompliziert (nach)bestellen? Hierzu haben wir Ihnen alle Informationen im Folgenden zusammengefasst, die für Sie als Kunde und für den Kundendienst von Bedeutung sind. Für gewünschte (Nach-) Bestellungen des Akkus oder Ladegerätes beachten Sie: Folgende Akkus dürfen mit den Schnellladegeräten geladen werden: Red Tools Art.:Nr.:... -
Seite 27: Technische Daten / Reinigung Und Lagerung
Technische Daten Gerät (Modell) Baricus Akku-Einhandkettensäge mit Akku/Ladegerät QV90447 Baricus Akku-Einhandkettensäge Grundgerät QV90448 Hersteller Nr. BT-NXS004, BT-NXS005 Ladegerät: PLCP-001A Spannung 18 Volt Leerlaufdrehzahl 3200 U/min Kettengeschwindigkeit 4,7 m/s Schwertlänge 154 mm Effektive Schwertlänge 120 mm Maximale Schnitttiefe 120 mm Ladegerät (Modell) PLCP-001A Input./Output... -
Seite 28: Hinweise Zum Umweltschutz / Entsorgung
Umwelt und Entsorgungshinweise: Leisten Sie Ihren Beitrag zum Umweltschutz! Führen Sie auch die Verpackung einer umweltgerechten Entsorgung zu. Bitte entsorgen Sie diese umweltgerecht über die Ihnen bekannten Sammelsysteme oder Recyclinghöfe. Entsorgen Sie das Elektrogerät am Ende dessen Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen. -
Seite 29: Eu-Konformitätserklärung
Wir erklären in alleiniger Verantwortung, dass dieses Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt. _______________________________________________________________________________________________________ Produktidentifikation: 18V Einhand-Kettensäge inkl. Akku & Ladegerät QV90447 / QV90448 BT-NXS004, BT-NXS005 Ladegerät: PLCP-001A _______________________________________________________________________________________________________ Die oben genannten Produkte dieser Erklärung stehen im Einklang mit: Produktsicherheit: TÜV Rheinland LGA Products GmbH, Tillystr. 2, D-90431 Nürnberg, Germany. 0197 EG-Prüfzertifikat : BM 50565297 0001...
