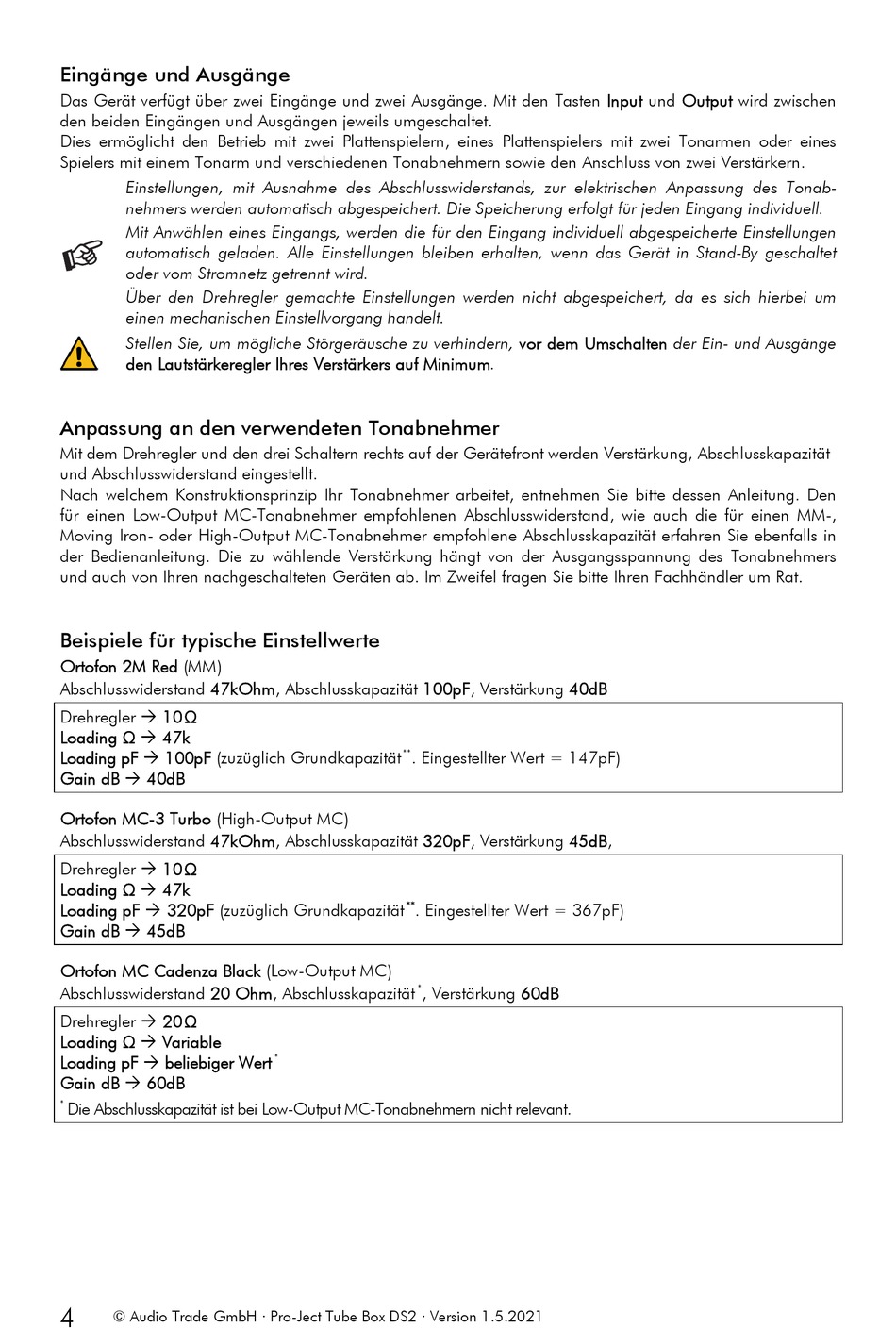

Pro-Ject Tube Box DS2 Bedienungsanleitung Seite 4

Eingänge und Ausgänge
Das Gerät verfügt über zwei Eingänge und zwei Ausgänge. Mit den Tasten Input und Output wird zwischen
den beiden Eingängen und Ausgängen jeweils umgeschaltet.
Dies ermöglicht den Betrieb mit zwei Plattenspielern, eines Plattenspielers mit zwei Tonarmen oder eines
Spielers mit einem Tonarm und verschiedenen Tonabnehmern sowie den Anschluss von zwei Verstärkern.
Einstellungen, mit Ausnahme des Abschlusswiderstands, zur elektrischen Anpassung des Tonab-
nehmers werden automatisch abgespeichert. Die Speicherung erfolgt für jeden Eingang individuell.
Mit Anwählen eines Eingangs, werden die für den Eingang individuell abgespeicherte Einstellungen
automatisch geladen. Alle Einstellungen bleiben erhalten, wenn das Gerät in Stand-By geschaltet
oder vom Stromnetz getrennt wird.
Über den Drehregler gemachte Einstellungen werden nicht abgespeichert, da es sich hierbei um
einen mechanischen Einstellvorgang handelt.
Stellen Sie, um mögliche Störgeräusche zu verhindern, vor dem Umschalten der Ein- und Ausgänge
den Lautstärkeregler Ihres Verstärkers auf Minimum.
Anpassung an den verwendeten Tonabnehmer
Mit dem Drehregler und den drei Schaltern rechts auf der Gerätefront werden Verstärkung, Abschlusskapazität
und Abschlusswiderstand eingestellt.
Nach welchem Konstruktionsprinzip Ihr Tonabnehmer arbeitet, entnehmen Sie bitte dessen Anleitung. Den
für einen Low-Output MC-Tonabnehmer empfohlenen Abschlusswiderstand, wie auch die für einen MM-,
Moving Iron- oder High-Output MC-Tonabnehmer empfohlene Abschlusskapazität erfahren Sie ebenfalls in
der Bedienanleitung. Die zu wählende Verstärkung hängt von der Ausgangsspannung des Tonabnehmers
und auch von Ihren nachgeschalteten Geräten ab. Im Zweifel fragen Sie bitte Ihren Fachhändler um Rat.
Beispiele für typische Einstellwerte
Ortofon 2M Red (MM)
Abschlusswiderstand 47kOhm, Abschlusskapazität 100pF, Verstärkung 40dB
Drehregler  10 Ω
Loading Ω  47k
Loading pF  100pF (zuzüglich Grundkapazität
Gain dB  40dB
Ortofon MC-3 Turbo (High-Output MC)
Abschlusswiderstand 47kOhm, Abschlusskapazität 320pF, Verstärkung 45dB,
Drehregler  10 Ω
Loading Ω  47k
Loading pF  320pF (zuzüglich Grundkapazität
Gain dB  45dB
Ortofon MC Cadenza Black (Low-Output MC)
Abschlusswiderstand 20 Ohm, Abschlusskapazität
Drehregler  20 Ω
Loading Ω  Variable
Loading pF  beliebiger Wert
Gain dB  60dB
* Die Abschlusskapazität ist bei Low-Output MC-Tonabnehmern nicht relevant.
4
© Audio Trade GmbH · Pro-Ject Tube Box DS2 · Version 1.5.2021
** . Eingestellter Wert = 147pF)
**
. Eingestellter Wert = 367pF)
*
, Verstärkung 60dB
*
