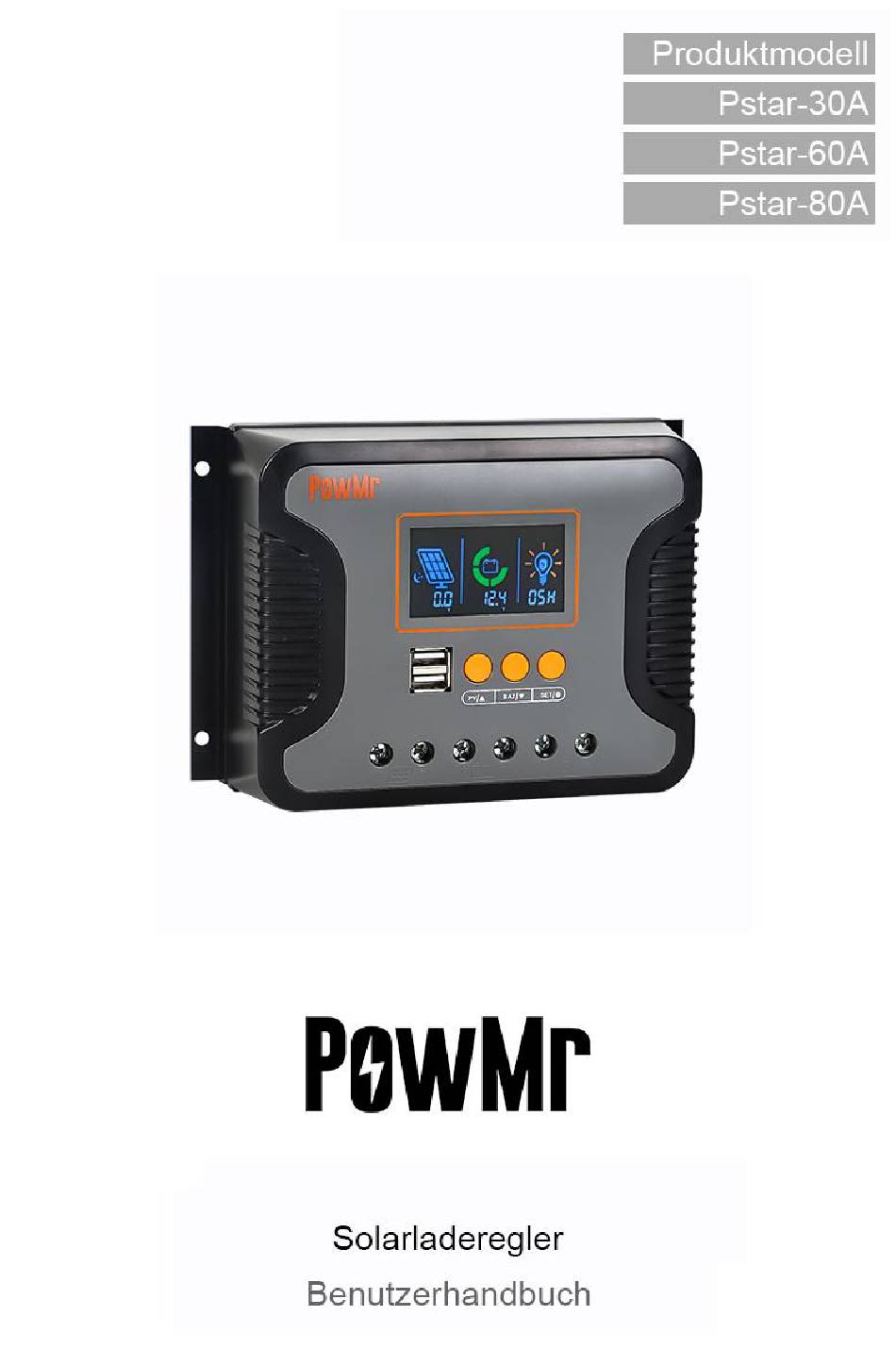

PowMr Pstar-30A Benutzerhandbuch
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für PowMr Pstar-30A
Inhaltszusammenfassung für PowMr Pstar-30A
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Wichtige Sicherheitshinweise ..................1 1 Produktinformationen ....................3 1.1 Funktionen ......................4 1.2 Produktäußeres ....................5 2 Installation und Anschluss ..................6 2.1 Auspacken und Überprüfung ................6 2.2 Vorbereitung auf die Installation ................. 6 2.3 Benötigte Teile ....................7 2.4 Verdrahtungsspezifikationen und Schutzschaltertypen ........ -
Seite 3: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise WARNUNG: LESEN SIE ALLE SICHERHEITSHINWEISE SORGFÄLTIG DURCH UND BEFOLGEN SIE SIE Lesen Sie das Handbuch sorgfältig durch, bevor der Controller installiert und betrieben wird. Bewahren Sie das Handbuch an einem sicheren Ort für zukünftige Referenz auf. Der Controller darf nicht von folgenden Personen installiert oder betrieben werden, es sei denn, sie sind unter strenger Anleitung und Aufsicht: a. -
Seite 4: Controller-Einrichtung
b. Stellen Sie sicher, dass sich keine Zündquellen in der Nähe der Batterie befinden. Batterien können explosive Gase abgeben. c. Batteriesäure ist korrosiv. Wenn Batteriesäure mit der Haut in Kontakt kommt, spülen Sie sie sofort mit Wasser ab. d. Laden Sie keine nicht wiederaufladbaren Batterien. Und laden Sie Li-Ionen-Batterien nicht, wenn die Batterietemperatur unter 0°C liegt. -
Seite 5: Produktinformationen
1 Produktinformationen Vielen Dank, dass Sie sich für den Pstar-Serie Solar Power Controller entschieden haben. Der Controller verwendet eine numerische Steuerungstechnologie, ein LCD-Display und eine automatische Betriebsart. Seine Pulsweitenmodulations (PWM)-Typ-Batterieladung sowie die Steuerungstechnologie verlängern die Batterielebensdauer erheblich. Dieser Controller eignet sich für das Solar-Energiesystem (unabhängiges System), um den Lade- und Entladevorgang automatisch zu steuern. -
Seite 6: Funktionen
1.1 Funktionen Integrierte Ladeprofile Die integrierten Ladeprofile in Kombination mit der adaptiven Lade-Logik sind optimal für die meisten Batterietypen geeignet, wie z.B. LiFePO4, Gel- und Blei-Säure-Batterien. Flexible Anwendung Automatische Identifikation der Systemspannung von 12V/24V/36V/48V. Mehrstufiger Ladealgorithmus Der mehrstufige Ladealgorithmus ist speziell darauf ausgelegt, jeden Ladezyklus zu optimieren und die Ladeerhaltung über einen längeren Zeitraum zu gewährleisten. -
Seite 7: Produktäußeres
1.2 Produktäußeres LCD-Display Lastanschluss Funktions-Tasten USB-Port PV-Eingangsanschluss Montageloch (4 x Ø5mm) Batterieanschluss Kühlkörper... -
Seite 8: Installation Und Anschluss
2 Installation und Anschluss 2.1 Auspacken und Überprüfung Vor dem Auspacken des Controllers überprüfen Sie, ob die Verpackung beschädigt ist. Nach dem Auspacken überprüfen Sie, ob der Inhalt der Verpackung beschädigt oder fehlt. Sie sollten folgende Gegenstände im Paket erhalten haben: ... -
Seite 9: Benötigte Teile
der Controller während des Betriebs heiß wird. d. Installieren Sie den Controller an einem Ort, der vor Umwelteinflüssen wie Wasser, hoher Feuchtigkeit und Staub geschützt ist, und auch weit weg von brennbaren Flüssigkeiten oder Gasen liegt. e. Installieren oder platzieren/ betreiben Sie den Controller NICHT auf dem Batterie, direkt über der Batterie oder in einem abgedichteten Fach mit der Batterie. -
Seite 10: Verdrahtungsspezifikationen Und Schutzschaltertypen
PV-Eingangsstrom basierend auf der konfigurierten Systemspannung und beziehen Sie sich auf "6 Technische Spezifikationen". Hinweis: Die Spannung in Serie darf die maximale PV-Eingangs- Leerlaufspannung nicht überschreiten. Empfohlener Drahtdurchmesser und Brechertyp für DC-Ausgang (DC-Lastseite): Modell Max. DC-Ausgangsstrom Drahtdurchmesser Brechertyp Pstar-30A 10AWG 2P-20A Pstar-60A 8AWG 2P-35A Pstar-80A 6AWG 2P-50A ... -
Seite 11: Verdrahtungsvorsichtsmaßnahmen
2.6 Verdrahtungsvorsichtsmaßnahmen a. Lassen Sie die Installations- und Verbindungsaufgaben von einem lizenzierten Elektriker durchführen. b. Um Kurzschlüsse und Verpolungen zu vermeiden, stellen Sie sicher, dass das positive Kabel an den positiven Pol (+) des Geräts angeschlossen wird und das negative Kabel an den negativen Pol (-) des Geräts angeschlossen wird. -
Seite 12: Installation Und Anschluss Schritt Für Schritt
2.7 Installation und Anschluss Schritt für Schritt 1. Markieren Sie die Position der Montagepunkte an der Wand anhand der Befestigungslöcher des Controllers. Bohren Sie dann mit einem Elektrobohrer gemäß den Punkten 4 Montagelöcher in die Wand. Beachten Sie die Installationsorte im Abschnitt "2.2 Vorbereitung auf die Installation". 2. - Seite 13 5. PV-Anschluss: Verbinden Sie das PV-Array mit dem Controller mit den Kabeln. 6. DC-Ausgangsanschluss: Verbinden Sie die Last mit dem Controller mit den Kabeln. 7. Überprüfen Sie vor dem Start: Siehe Abbildung unten für Details zur Verdrahtung. Wenn alles in Ordnung ist und alle Kabel fest verbunden sind, schließen Sie nacheinander die Schutzschalter an der Batterieseite, der PV-Modulseite und der Lastseite, um den Controller zu starten.
-
Seite 14: Betriebsmodus
3 Betriebsmodus 3.1 Ladungsalgorithmus Der Batterieladeregler ist mit einem intelligenten 3-Stufen-Ladekennlinie ausgestattet, der sich um eine optimale Ladung Ihrer Batterien kümmert. Beim Einschalten startet der Pstar-Regler immer im Bulk-Stadium. Es gibt 3 integrierte Lademodi (Bulk, Boost, Float). Durch die drei Stufen des schnellen, effizienten und sicheren Batterielademodus kann das System die Batterielebensdauer effektiv verlängern. -
Seite 15: Boost-Ladung
von Batterie oder PV-Modul getrennt wird. Der mehrstufige Ladealgorithmus umfasst die nachstehend beschriebenen einzelnen Ladestufen: Bulk-Ladung: Die Batterie wird mit maximaler Ladestromstärke geladen, bis die Spannung auf die konfigurierte Boost-Ladungsspannung ansteigt. Die Dauer der Bulk-Stufe hängt vom Entladungsniveau der Batterie, der Batteriekapazität und dem Ladestrom ab. -
Seite 16: Betriebsanleitung
4 Betriebsanleitung 4.1 Einführung in die Bedienoberfläche Symbol Beschreibung LCD-Anzeige Zeigt den Zustand der PV-Eingabe an: Tagzustand/Nachtzustand. Zeigt die PV-Eingangsspannung/PV-Eingangsstrom/PV-Eingangsleistung an. Zeigt die verbleibende Batteriekapazität an. Zeigt die aktuelle Batteriespannung/ Ausrüstungstemperatur/ Batteriekalibrierspannung/Batterietyp/ Boost-Ladespannung/ Float-Ladespannung/ Niedriger DC-Abschaltwiederherstellungsspannung/niedrige DC-Abschaltspannung Zeigt den DC-Ausgangsmodus und die Betriebsdauer des DC-Ausgangs an. Zeigt die Fehlercodes an. -
Seite 17: Schritt-Für-Schritt-Browsing Und Konfigurationsparameter
Funktions-Tasten Um die PV-Eingabeparameterinformationen zu wechseln/Zurück zur vorherigen Option. Um die Ladeinformationen zu wechseln/Zur nächsten Option wechseln. Um den DC-Ausgangsmodus und die Betriebsdauer des DC-Ausgangs anzupassen/Bestätigen und die Einstellungen speichern. 4.2 Schritt-für-Schritt-Browsing und Konfigurationsparameter Nachdem die Kabel angeschlossen und das Gerät gestartet wurde, führen Sie die erste Konfiguration gemäß... -
Seite 18: Batterieseite
4.2.2 Batterieseite Schritt 1. Überprüfen der Batterieinformationen Drücken Sie die Taste " ", um die Batterieinformationen anzuzeigen. Die Informationen sind der aktuelle Batteriespannung, die Gerätetemperatur, die Batteriekalibrierspannung, der Batterietyp, die Boost-Ladespannung, die Float-Ladespannung, die Niedrige DC-Abschaltwiederherstellungsspannung und die Niedrige DC-Abschaltspannung in dieser Reihenfolge. - Seite 19 Schritt 3. Wählen Sie den Batterietyp aus Passen Sie die Batterie-Typ-Parameter an die angeschlossene Batterie an: a. Sobald der Parameter auf das Batterietyp-Element umgeschaltet ist, drücken und halten Sie die Taste " ", um die Einstellung der Batterietyp-Anpassung einzugeben. b. Drücken Sie dann " "...
-
Seite 20: Lastseite
Element Einstellbereich Nennsystemspannung 12V/24V/36V/48V (optional) Boost-Ladespannung 9~17V Float-Ladespannung 9~17V Niedrige DC-Abschaltwiederherstellungsspannung 9~17V Niedrige DC-Abschaltspannung 8.4~17V b. Drücken Sie die Taste " ", um den Parameter auszuwählen, den Sie anpassen möchten. c. Drücken und halten Sie dann die Taste " ", um den entsprechenden Parameter einzugeben, und drücken Sie "... -
Seite 21: Schlüsselpunkte Der Batterieparameter-Einstellungen
00H: Der Solarlichtsteuerungsmodus. (Wenn die Solarenergie ausreichend ist, wird die Gleichstromausgabe aktiviert.) 24H: Last sofort einschalten. (Standard) 01H~23H: Die Lastenable-Dauer anpassen. Der Einstellbereich reicht von 0 Stunden bis 24 Stunden. Der Inkrement jeder Klick ist 1 Stunde. 4.3 Schlüsselpunkte der Batterieparameter-Einstellungen 4.3.1 Die Logik für die Einstellung der Batteriespannungsparameter 1) Bevor Sie die Batterieparameter anpassen, bestätigen Sie bitte die folgenden Parameter der... -
Seite 22: Batterieparameter Unterschiedlicher Typen
4.3.2 Batterieparameter unterschiedlicher Typen Für Blei-Säure-Batterie & Benutzerdefinierte: Batterietyp Parameter Boost-Ladespannung 14.6V 14.2V 14.4V 14.4V Float-Ladespannung 13.8V 13.8V 13.8V 13.8V Niedrige DC-Abschaltspannung 11.0V 11.0V 11.0V 11.0V Niedrige 12.6V 12.6V 12.6V 12.6V DC-Abschaltwiederherstellungsspannung Für Ternärlithiumbatterie: Batterietyp Parameter Boost-Ladespannung 12.5V 25.0V 29.2V 54.2V 58.3V Float-Ladespannung... -
Seite 23: Schutz
5 Schutz 5.1 Bereitgestellter Schutz Schutz Beschreibung Vollständiger Schutz gegen Verpolung der Batterie; es Verpolungsschutz der entsteht kein Schaden am Controller. Korrigieren Sie die Batterie Fehlverdrahtung, um den normalen Betrieb fortzusetzen. Sorgt für einen sicheren Ladestrom, um eine Beschädigung Maximaler der Batterie zu vermeiden. -
Seite 24: Wartung
5.3 Wartung Für die bestmögliche Leistung wird empfohlen, die folgenden Inspektions- und Wartungsaufgaben mindestens zweimal im Jahr durchzuführen. Stellen Sie sicher, dass der Controller in einer sauberen und trockenen Umgebung fest installiert ist. Stellen Sie sicher, dass kein Block auf dem Luftstrom um den Controller vorhanden ist. Entfernen Sie jeglichen Schmutz und Fragmente am Kühlkörper. -
Seite 25: Technische Spezifikationen
6 Technische Spezifikationen Modell Pstar-30A Pstar-60A Pstar-80A PV-Eingang Maximale offene Spannung 100V des PV-Moduls Betriebsbereich der >Systemspannung und ≤100V PV-Eingangsspannung Maximale Eingangsleistung: Für 12V-Systeme ≤360W ≤720W ≤960W Für 24V-Systeme ≤720W ≤1440W ≤1920W Für 36V-Systeme ≤1080W ≤2160W ≤2880W Für 48V-Systeme ≤1440W ≤2880W...
