Reltech RBWM2 Anleitung Seite 2

Installation: Schalten Sie den Strom aus.
Methode eins:
➢
Bitte entfernen Sie die Metallfeder des Sensors.
➢
Verbinden Sie die Stromversorgung und die Last gemäß dem Anschlussplan.
➢
Fixieren Sie den Boden an der gewählten Position mit der mitgelieferten Schraube.
➢
Bringen Sie die obere Abdeckung wieder am Sensor an, dann können Sie die Stromversorgung
einschalten und testen.
Methode zwei:
➢
Entfernen Sie die transparente Abdeckung.
➢
Verbinden Sie die Stromversorgung mit der Anschlussklemme des Sensors gemäß dem
Anschlussplan.
➢
Klappen Sie die Metallfeder des Sensors nach oben und setzen Sie den Sensor dann in das passende
Loch ein. Durch Loslassen der Feder wird der Sensor in diese Einbaulage gebracht.
➢
Schalten Sie nach Abschluss der Installation das Gerät ein und testen Sie es.

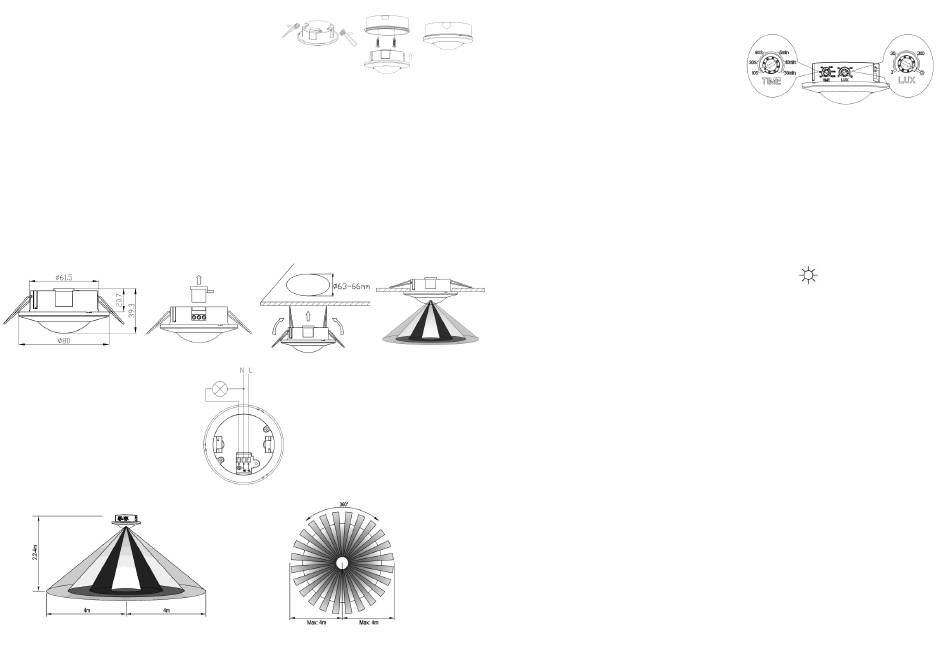

Anschlussdiagram:
(Siehe die rechte Abbildung)
INFORMATIONEN ZUM SENSOR:
Installationshöhe: 2.2-4m
Erfassungsabstand: Max.8m
TEST:
➢
Drehen Sie den Time-Knopf auf minimum (10s) Gegen
den Uhrzeigersinn. Drehen Sie den Lux-Knopf im
Uhrzeigersinn auf Maximum (Sonne).
➢
Schalten Sie das Gerät ein, der Sensor und die
angeschlossene Lampe haben zu Beginn kein Signal. Nach dem Aufwärmen von 30 Sekunden kann
der Sensor mit der Arbeit beginnen. Wenn der Sensor das Induktionssignal empfängt, leuchtet die
Lampe auf. Solange kein weiteres Induktionssignal mehr zu hören ist, sollte die Last innerhalb von 10
±3sec aufhören zu arbeiten und die Lampe würde erlöschen.
➢
Drehen Sie den LUX-Knopf auf mindestens (3) gegen den Uhrzeigersinn. Wenn das
Umgebungslicht mehr als 3LUX beträgt, funktioniert der Sensor nicht und die Lampe funktioniert
auch nicht mehr. Wenn das Umgebungslicht weniger als 3 LUX (Dunkelheit) beträgt, funktioniert der
Sensor. Wenn kein Induktionssignal vorhanden ist, sollte der Sensor innerhalb von 10 ±3 Sekunden
nicht mehr funktionieren .
Hinweis: Bei Prüfung bei Tageslicht bitte den LUX-Knopf in die Position
die Sensorlampe nicht funktionieren könnte!
Problem und Lösung:
➢
Die Last funktioniert nicht:
a. Bitte überprüfen Sie, ob die Verbindung von Stromquelle und Last korrekt ist.
b. Bitte prüfen Sie, ob die Ladung in Ordnung ist.
c. Bitte prüfen Sie, ob die Einstellungen (LUX) des Arbeitslichts dem Umgebungslicht
entsprechen.
➢
Die Empfindlichkeit ist schlecht:
a. Bitte prüfen Sie, ob sich vor dem Detektor ein Hindernis befindet, das ihn zum Empfang des
Signalsbeeinflussen könnte.
b. Bitte prüfen Sie, ob die Umgebungstemperatur zu hoch ist.
c. Bitte prüfen Sie, ob sich die Induktionssignalquelle im Detektionsfeld befindet.
d. Bitte prüfen Sie, ob die Einbauhöhe der in der Anleitung geforderten Höhe entspricht.
e. Bitte überprüfen Sie, ob die Bewegungsausrichtung korrekt ist.
➢
Der Sensor kann die Last nicht automatisch abschalten:
a. Bitte prüfen Sie, ob im Detektionsfeld ein kontinuierliches Signal vorhanden ist.
b. Bitte prüfen Sie, ob die Zeitverzögerung auf die maximale Position eingestellt ist
c. Bitte prüfen Sie, ob die Leistung der Anleitung entspricht.
(SUN) drehen, da sonst
