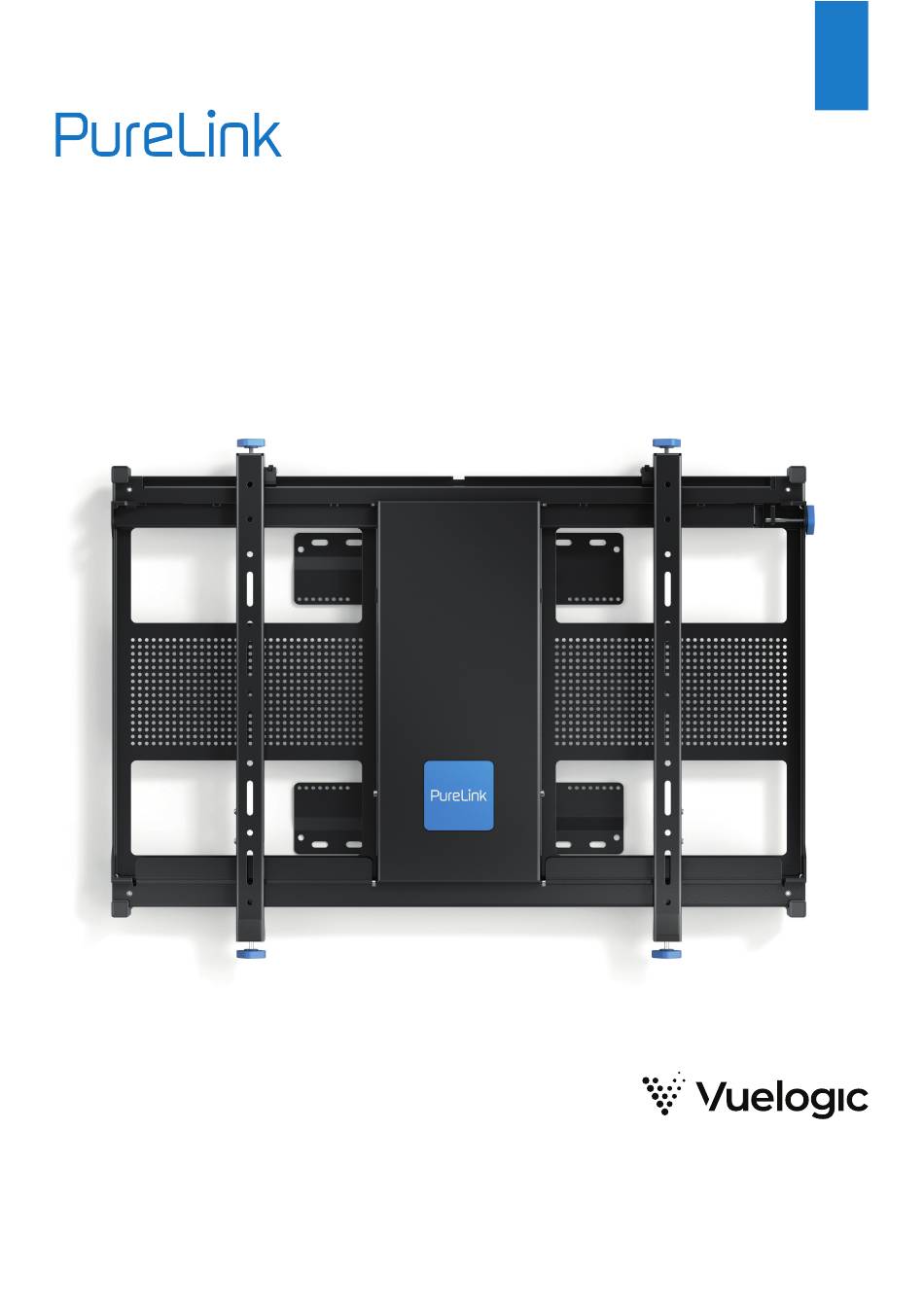

- Seite 1 XL No-Touch Pop-Out | WANDHALTERUNG INSTALLATIONSANLEITUNG & TEILELISTE PATENT PENDING WM-NT600 | WM-NT600W Bitte lesen Sie vor der Installation alle Seiten!
- Seite 2 Installationsanleitung TEILELISTE ARTIKELBEZEICHNUNG MENGE ARTIKELBEZEICHNUNG MENGE XL No-Touch-Halterung Universal Controller Stromversorgung Verbindungsarme Eingang: AC 100-240 V (50-60Hz) VESA 1m Verlängerungsarme Ausgang: 12V-2A M8 x 10mm Schrauben Controller-Taste M8 Unterlegscheiben x 2mm USB-Stecker auf Stecker...
- Seite 3 INTERFACE KIT ARTIKELBEZEICHNUNG MENGE ARTIKELBEZEICHNUNG MENGE M6 x 16mm Schrauben M8 x 5mm Abstandshalter M6 x 25mm Schrauben M8 x 13mm Abstandshalter M6 x 40mm Schrauben M8 x 25mm Abstandshalter M8 x 16mm Schrauben M6 Unterlegscheiben (für Teile A-C)
- Seite 4 Überprüfen Sie bitte sorgfältig, dass keine Teile fehlen oder defekt sind. Defekte Teile dürfen nicht verwendet werden. Die PureLink GmbH, ihre Vertriebspartner und Händler sind nicht haftbar oder verantwortlich für Schäden oder Verletzungen, die durch unsachgemäße Installation, unsachgemäßen Gebrauch oder Nichtbeachtung dieser Sicherheitshinweise verursacht werden.
- Seite 5 Gefahrenbegrenzung Nutzen Sie bei der Verlegung von Kabeln alle integrierten Kabelmanagementfunktionen des Produkts und stellen Sie sicher, dass alle Kabel ordnungsgemäß und sicher verlegt sind. Vergewissern Sie sich, dass sich alle beweglichen Teile des Produkts ungehindert durch Kabel bewegen können. Blockieren Sie nicht den Sensorstrahlbereich der XL No- Touch-Halterung.
- Seite 6 PureLink GmbH recommande de confier I’installation de ce produit à un installateur AV professionnel ou à une autre personne dûment qualifiée. PureLink GmbH, ses distributeurs et ses revendeurs ne sauraient être tenus resounsables de tout dégât ou de toute blessure résultant d’...
- Seite 7 Montage zu schaffen. Eine flache Halterung erleichtert und beschleunigt das Ausrichten der Bildschirme. Hinweis: Die PureLink GmbH XL No-Touch-Halterung ist NUR für die Installation senkrecht zum Boden im Hoch- oder Querformat geeignet. Sie ist NICHT für eine schräge oder Überkopf-Montage geeignet. Für eine abgewinkelte Montage siehe Soft-Touch Mount auf www.purelink.de...
- Seite 8 Installationsanleitung INSTALLATIONSANWEISUNGEN Alle Teile auspacken und überprüfen Schritt 1 Offene obere und untere Handräder an den Verbindungsarmen (für den Versand geschlossen). Prüfen Sie, ob die Knöpfe für die Tiefen- und Seiteneinstellung in der Mitte des Einstellbereichs liegen. Kontrollbox Zentrum Handräder oben und unten öffnen Mitte Bereich unterhalb der...
- Seite 9 Verwendung des Universal Controllers zur Bedienung der Wandhalterung Schritt 4 Mit der PureLink XL No-Touch-Halterung kann der Bildschirm nach außen und innen bewegt werden, ohne dass er berührt werden muss. Positionieren Sie den Controller etwa 150mm/6" rechts von der Mitte der Wandhalterung (siehe unten). Die Halterung beginnt sich langsam nach außen zu bewegen.
- Seite 10 Installationsanleitung Bewegen Sie den Universal Controller mit der Halterungsbewegung Sobald der Universal Controller unterhalb des Lichtstrahls positioniert ist, beginnt sich die Halterung zu bewegen. Um die Halterung in Bewegung zu halten, stellen Sie sicher, dass Sie den Controller mit dieser Bewegung synchron halten.
- Seite 11 Position des Lichtstrahls X = Tiefe des Bildschirms Y = 75mm Z = X + Y + 10mm Z* = Die Tiefe, die der Controller von der Vorderseite des Bildschirms entfernt sein muss, um die Wandhalterung zu bedienen. * einige Nutzer markieren den Controller, um diesen Abstand zur einfacheren Nutzung zu sehen.
- Seite 12 Installationsanleitung Bildschirm mit Halterung verbinden Schritt 6 Haken Sie die Arme in einem leichten Winkel oben am Rahmen ein und legen Sie dann den Bildschirm flach auf die Montagefläche bis sie einrastet. Einstellung vornehmen (siehe unten) Schritt 7 A: Höhenverstellung D: Seitliche Mikro-Einstellung B: Einstellung der Eckentiefe E: Feststellbare Handräder...
- Seite 13 Jedes Mal, wenn Sie der Videowand einen Bildschirm hinzufügen, nehmen Sie die erforderlichen Anpassungen vor. Arretierbare Handräder *Hinweis: Bevor Sie Einstellungen vornehmen können, müssen die Handräder gelöst werden. Wenn Sie alle Einstellungen vorgenommen haben, können Sie die Handräder wieder festziehen.
- Seite 14 Installationsanleitung Höhenverstellung Einstellung der Eckentiefe...
- Seite 15 EINBAU EINES FLACHBILDSCHIRMS Stellen Sie eine rechteckige Aussparung an der Wand nach den Maßen des gewählten Schritt 1 Bildschirms bereit, indem Sie die nachstehenden Anweisungen befolgen. • Bitte stellen Sie sicher, dass der Mindestabstand zwischen dem Bildschirm und den vier Kanten der Aussparung 2mm beträgt und dass die Ecken und vier Winkel 90 Grad betragen.
- Seite 16 Installationsanleitung Richten Sie die Rückwandplatte der Halterung mit Hilfe eines Lineals und einer Wasser- Schritt 2 waage aus.. Wichtig: Die Position der VESA-Löcher eines Monitors wird vom Hersteller vorgegeben. • Verwenden Sie den elektrischen Wandscanner, um die Position der elektrischen Leitungen zu bestimmen, bevor Sie in die Wand bohren.
- Seite 17 2.2 Wenn H1<H3, liegt die Mitte der Halterung höher als die Mitte der Wandaussparung (H1, H3: siehe Seite 15). • Berechnen und markieren Sie den rechteckigen Kasten für die Position der Rückwandplatte mit den 3 Maßen A1, A2, B (Größe der Rückwandplatte HxB =468x480mm) => Verwenden Sie ein Maßband, um die 3 Maße A1, A2, B zu bestätigen...
- Seite 18 Installationsanleitung 2.3 Wenn H1<H3, liegt die Mitte der Halterung tiefer als die Mitte der Wandaussparung (H1, H3: siehe Seite 15). • Berechnen und markieren Sie den rechteckigen Kasten für die Position der Rückwandplatte mit den 3 folgenden Maßen A1, A2, B (Größe der Rückwandplatte HxB= 468x480mm) => Verwenden Sie ein Maßband, um die 3 Maße A1, A2, B zu bestätigen •...
- Seite 19 ANSCHLUSSFÄHIGKEIT Es gibt verschiedene Möglichkeiten, die Wandhalterung zu steuern 1. Universal Controller 2. USB 3. Wifi 4. Ethernet 5. Bluetooth Kontrollbox...
- Seite 20 Installationsanleitung 1. Universal Controller Wie Sie die Halterung mit Universal Controller steuern, erfahren Sie auf den Seiten 9-11. 2. USB Es gibt 2 Möglichkeiten, die Halterung über den USB-Anschluss zu steuern (USB-Taste und PC über USB-Anschluss). 2.1 USB-Taste • Stecken Sie den USB-Stecker in die richtige Position (OUT/IN) •...
- Seite 21 2.2 PC über USB-Anschluss • Stecken Sie einen Stecker des USB-Kabels (Stecker auf Stecker) in den PC/USB-Anschluss • Stecken Sie die andere Steckerseite in den PC Das ist wichtig: • Führen Sie das Kabel nicht durch die Mitte der X-Arme •...
- Seite 22 Installationsanleitung 3. Wifi • Die Wandhalterung verbindet sich über eine drahtlose Verbindung mit dem Wireless Access Point. • Der drahtlose Zugangspunkt verbindet sich mit dem Internet-Server. • Laptop, PC oder andere Geräte verbinden sich mit dem Internet-Server. Wichtig: Der drahtlose Zugangspunkt muss sich so nah wie möglich an der Halterung befinden Halterung 02 Halterung 01 Kontrollbox...
- Seite 23 3. Ethernet 3.1 Lokaler Netzwerk-Controller (ohne Internet) • Die Halterung wird mit dem Switch verbunden • Der Switch wird an Computer/Laptops angeschlossen. Hinweis: Sichern Sie das LAN-Kabel, indem Sie es an der Lochplatte festziehen. Halterung 02 Halterung 01 Kontrollbox...
- Seite 24 Installationsanleitung 3.2 Internetanschluss • Die Halterung wird mit dem Switch verbunden • Der Switch verbindet sich mit dem Internet-Server • Laptop, PC oder andere Geräte verbinden sich mit dem Internet-Server Hinweis: Befestigen Sie das LAN-Kabel, indem Sie es an der Lochplatte festziehen. Halterung 02 Halterung 01 Kontrollbox...
- Seite 25 4. Bluetooth Sie können immer nur eine Halterung mit einem Gerät verbinden. • Die Halterung wird über Bluetooth mit dem Smartphone verbunden. Kontrollbox Bluetooth Smartphone...
- Seite 26 Installationsanleitung Haftungsverzicht Für Schäden, die durch unsachgemäße Installation, Montage und Benutzung des Produktes oder durch Nichtbeachtung der Betriebsanleitung und/oder der Sicherheitshinweise entstehen, übernimmt die PureLink GmbH keine Haftung und keine Gewährleistung. BESTÄTIGUNG DER CE-KONFORMITÄT Die PureLink GmbH erklärt hiermit, dass das Gerät WM-...
