PILOTctl-16 und TAPEDRIVER-WIFI4 Benutzerhandbuch
TAPEDRIVER-WIFI4
PILOTctl-16
1. Technische Daten:
PILOTctl-16 RGBW-Touchpanel
Eingangsspannung: 100~240VAC
Arbeitstemperatur: -30°C ~55°C
Ausgangssignal: RF 2.4G+ DMX512
Paket Größe: L113×B112×H50(mm)
RF-Fernbedienung Entfernung: 30m
Gewicht (G.W.): 225g
Kontrollmodus: 4-Zonen-Steuerung
TAPEDRIVER-WIFI4 CV-Empfänger
Eingangsspannung: 5~24VDC
Maximale Strombelastung: 5A× 4CH Max. 20A
Maximale Ausgangsleistung: 100W/240W/480W(5V/12V/24V)
Arbeitstemperatur: -30°C ~55°C
Paket Größe: L178×B48×H33(mm)
Gewicht (G.W.): 150g
- 1 -
PILOTctl-16 und TAPEDRIVER-WIFI4 Benutzerhandbuch
2.

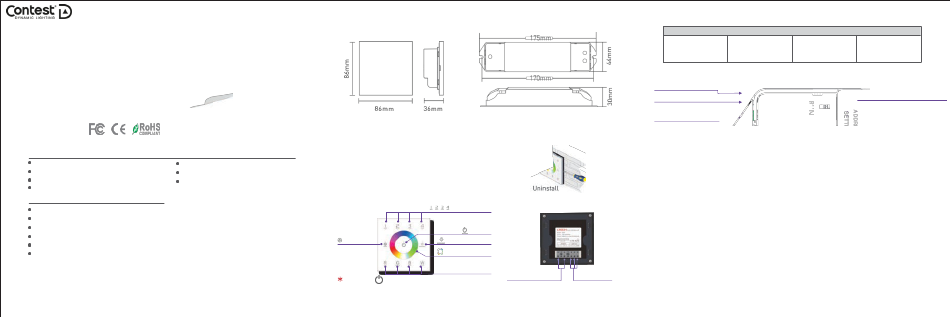

Produktgröße:
TAPEDRIVER-WIFI4
PILOTctl-16
3.
Installationsanweisung:
4.
Schlüsselfunktionen:
4 Zonen
5.
Terminals:
Auswahl-Tasten
Kurzes Drücken: Einschalten der Zone
Langes Drücken: Ausschalten der Zone
EIN/AUS
Helligkeit/Geschwindigkeit
Modus-Taste
Farbkreis berühren
R/G/B/W Farbe
(Kurzes Drücken zum Ein-
/Ausschalten)
(Langes Drücken zum Einstellen der
Stromeingangsbuchse
Farbe)
- 2 -
Drücken Sie lange auf
, um den Summer ein-/auszuschalten.
1.
Statisches Rot
2.
Statisch Grün
3.
Statisch Blau
6.
Gebrauchsanweisung für den Empfänger:
Das Laufende Licht
ID Lerntaste 5~24VDC
Stromeingangsbuchse
7.
Die Lern-ID-Methode :
Drücken Sie kurz die "ID-Lerntaste" am TAPEDRIVE-WIFI4-Empfänger, das Lauflicht bleibt an. Drücken Sie
Lern-ID:
dann eine beliebige Zonennummer auf dem
Empfänger akzeptiert die Z o n e n k o n t r o l l e .
Langes Drücken der "ID-Lerntaste" am TAPEDRIVE-WIFI4-Empfänger für 5s, das Lauflicht flackert mehrmals auf,
ID stornieren:
wird abgebrochen.
Zu beachten: Mehrere Empfänger können mit jeder Zone synchronisiert
werden.
DMX-
100-240VAC
Signalausgangsbuchs
e
PILOTctl-16 und TAPEDRIVER-WIFI4 Benutzerhandbuch
Tabellen des Änderungsmodus:
4.
7.
10.
Statischer Schrei ow
Statisch Weiß
RGB-Farbe Glatt
5.
8.
11.
Statisch Purpur
RGB-Springen
Vollfarbig Glatt
6.
9.
Statisch Cyan
7 Farben Springen
LED-Lampe
TAPEDRIVER-WIFI4
A n s c h l u s s b u c h s e
Touchpanel, das Lauflicht flackert mehrmals auf, der
PILOTctl-16
