Abmessungen; Allgemeine Installationsanweisungen; Montageanleitung - Elecro Engineering G2 Installations- Und Bedienungsanleitung

Notiz:Die maximale primäre Betriebstemperatur beträgt 95 °C

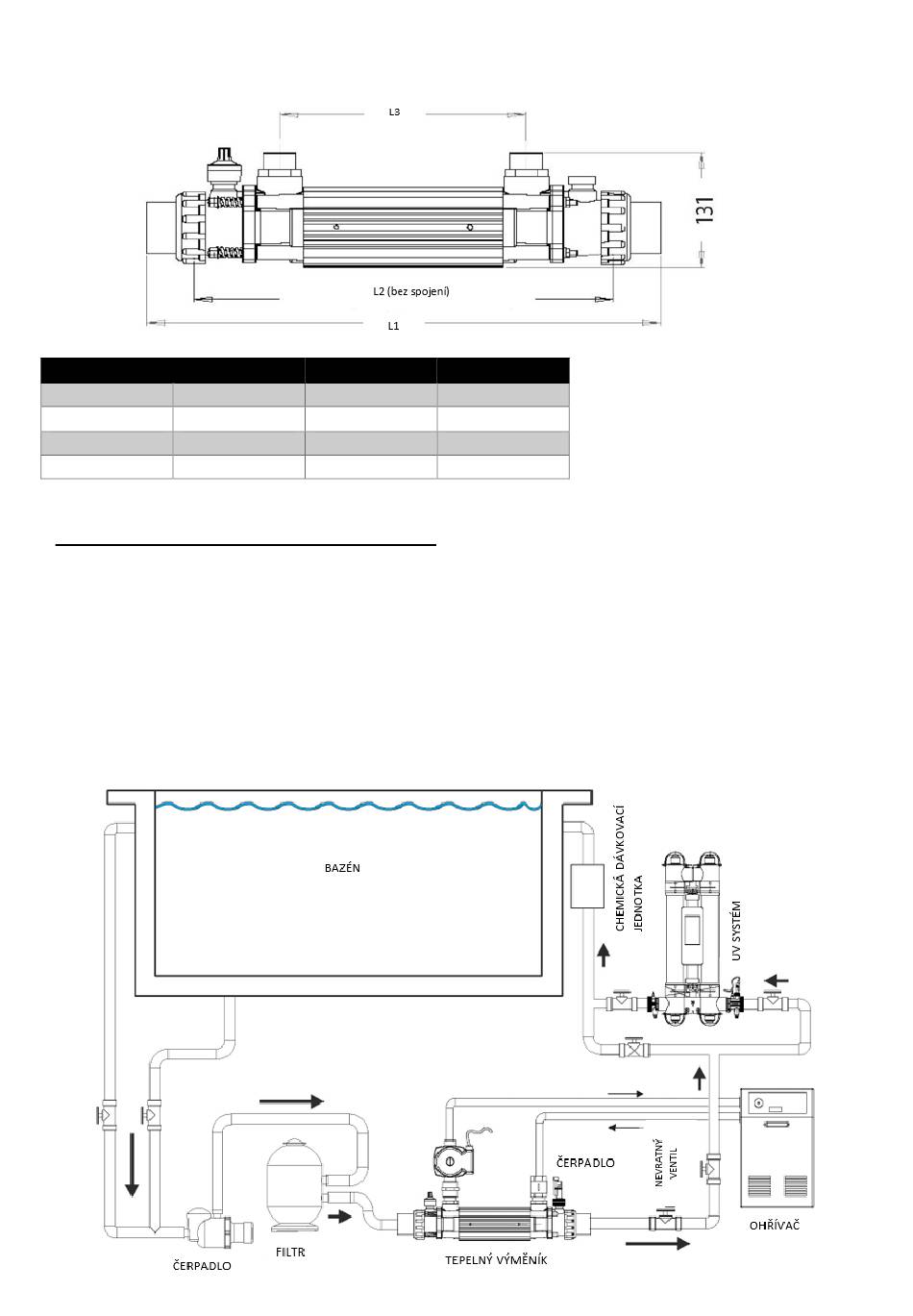

1.2 Abmessungen

L1 (mm)
30 – kW
49 kW
85 kW
122 kW

2.ALLGEMEINE INSTALLATIONSANWEISUNGEN

2.1 Montageanleitung

Der Wärmetauscher kann horizontal oder vertikal eingebaut werden, sodass ausreichend Platz für die Rohranschlüsse bleibt.
Beachten:
Wird der Wärmetauscher in den Wintermonaten nicht genutzt,muss seinabgelassen werden,
um Frostschäden zu vermeiden. Wasserdarf nichtim Wärmetauscher kann es zu schweren
Schäden kommen.
Der Wärmetauscher sollte an einem tiefsten Punkt im Filtersystem installiert werden. Er sollte sich hinter dem Filter und
vor Dosier- oder anderen Wasseraufbereitungsanlagen befinden. (Siehe Abb. 3).
4
L2 (mm)
540 426
710 596
840 726
1000 886
L3 (mm)
247
417
547
707
Abb. 3
Abb. 2
