- Seite 1 Gebrauchsanweisung DE Kabola B-series Generalvertretung für KABOLA im deutschsprachigen Raum Innovative Heizsysteme...
-
Seite 2: Ein Paar Worte Vorab
Probleme behandelt Warnung: Es besteht (Lebens)Gefahr Für eventuelle Hinweise, Wünsche oder Kritik wenden Sie sich bitte an Kabola Heating Systems. Auch Verbesserungsvorschläge für diese Gebrauchsanweisung sind jederzeit wilkommen. Wir wünschen Ihnen viel Freude an Ihrem Heizkessel. Kabola Heating Systems... -
Seite 3: Inhaltsverzeichnis
Anhang C Brenner Ersatzteilen Anhang D Elektrische Schaltpläne B8- B70 230V Anhang E Elektrische Schaltpläne B80- B100 230V Anhang FElektrische Schaltpläne B8- B45 24V Anhang G Störungsliste Anhang H Konformitätserklärung Anlage I CE Erklärung Anlage J Garantiebedingungen Gebrauchsanweisung Kabola B-Serie... -
Seite 4: Einleitung

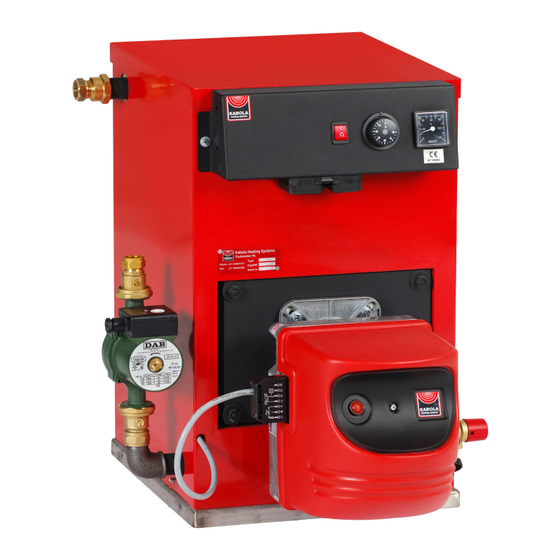

1 Einleitung 1.1 Allgemein Wir beglückwünschen Sie zu dem Erwerb eines KABOLA Heizkessels. Diese Gebrauchsanweisung behandelt Zentralheizkessel der B-Serie. Die B-Serie umfaßt eine Reihe von Heizkesseln für nahezu jedes Aufgabengebiet. Sie bekommen hiermit ein Produkt, daß durch die Umsetzung der neuesten Europäischen Normen und Richtlinien sowie modernster Technik auf einem hohen Niveau steht. -
Seite 5: Sicherheit
Dieses Kapitel ist eine Zusammenfassung der Sicherheitsaspekte dieser Gebrauchsanweisung, die im Betrieb der Anlage von Bedeutung sind. 2.1 Allgemeine Sicherheitsbestimmungen Warnung: Kabola Heating Systems entwickelt und fertigt seine Produkte nach dem modernsten Stand der Technik, Jedoch ist es insbesondere bei Nichtbeachtung der Sicherheitsbestimmungen möglich, daß Gefahren für Sie und für die Heizkessel selbst auftreten können. -
Seite 6: Transport Und Lagerung
Raumbelüftung gilt: 2,5 mal den Durchmesser des Abgasrohres. Sichern Sie den Kessel gegen Verrutschen, z.B. mit verschaubten Winkelprofilen. Stellen einen Mindestabstand dahinterliegenden Wand von 250 mm sicher (Bild 1). Bild 1 Für Anlagen muß eine geerdete Wandanschlußdose zur Verfügung stehen. Gebrauchsanweisung Kabola B-Serie... -
Seite 7: Anschluß An Das Zentralheizungssystem
Die Montage des Auslasses ist in verschiedenen Ausführungen denkbar. Hierbei sind jedoch die verschiedenen Einsatzorte unserer Kessel zu berücksichtigen. Treten z.B. auf Segelfahrzeugen oder seegehenden Fahrzeugen große Schräglagen auf, so empfehlen wir einen möglichts senkrechten Auslaß. Die folgenden Abbildungen beschreiben die gebräuchlichsten Möglichkeiten: Gebrauchsanweisung Kabola B-Serie... - Seite 8 Abkühlung und der damit verbundenen Kondensation vorzubeugen. Bild 4 Tip: Flammgeräusch reduzieren kann Rauchgasschalldämpfer zwischengesetzt werden. Kabola liefert Ihnen alle notwendige Zubehörteile: Schornsteinkappen aus rostfreiem Edelstahl; Flexibles Abgasrohr aus rostfreiem Edelstahl; Einfache und doppelwandige Abgasrohre aus rostfreiem Edelstahl; ...
-
Seite 9: Elektrischer Anschluß
Klemme 3 und 4 angeschlossen. Die Versorgungsspannung an Klemme 5 (PLUS) und Klemme 6 (MINUS). Der Kabelquerschnitt ergibt sich aus der nachstehenden Tabelle: Tabelle 1 Abstand zur Batterie Kabelquerschnitt Bis 6 meter 6 mm² Bis 15 meter 10 mm² Gebrauchsanweisung Kabola B-Serie... -
Seite 10: Auffüllen Des Zentralheizungssystems
3. Drehen Sie die Schraube wieder fest, wenn nur noch Wasser aus der Öffnung tritt; 4. Die Pumpe ist jetzt entlüftet. Bild 7 Achtung: Bei absperrbaren Pumpenkupplungen soll der Schlitz in Richtung der Leitung eingestellt werden. (Bild 8) Bild 8 Gebrauchsanweisung Kabola B-Serie... -
Seite 11: Montage Des Ölbrenners
5. Drehen Sie die Inbusschraube 7 soweit fest, bis der Brenner arretiert ist; 6. Ziehen Sie die handfesten Schrauben nun fest; Achtung: Achten Sie darauf, daß das Flammrohr bei der Montage nicht beschädigt wird, da Reparaturen hieran recht teuer sind. Gebrauchsanweisung Kabola B-Serie... -
Seite 12: Anschluß Des Ölfilters
4. Verbinden Sie den Stecker des Kessels mit dem Brenner. Tip: Sollte die Ölleitung unter dem Kessel durch geführt werden, oder steht der Tank unterhalb des Kessels, so empfiehlt sich die Verwendung eines Ölfilters mit Entlüftung. Hierdurch werden unnötige Störungen vermieden. Bild 11 Gebrauchsanweisung Kabola B-Serie... -
Seite 13: Inbetriebnahme
Ersatzteile müssen bei Kabola Heating Systems bestellt werden. Aus Garantiegründen dürfen nur Originalteile Verwendung finden. Bitte geben Sie bei eventuellen Bestellungen die Typenbezeichnung und die Serien-Nummer an. Kabola Heating Systems ist dann in der Lage, die für Ihren Kessel richtigen Ersatzteile zu liefern. -
Seite 14: Reinigung Und Wartung
Achtung: Das verbrauchte Ölfilter muß als Sondermüll entsorgt werden. Es muß darauf aufmerksam gemacht werden, daß die jährliche Brennereinstellung durch einen anerkannten Installateur oder einen Servicemonteur von Kabola Heatign Systems durchgeführt werden soll. 7 Entsorgung Bei der Entsorgung eines Kessels sind folgende Sicherheitspunkte von Belang: ... -
Seite 15: Anhang A Technische Daten
Prüfdruck in bar Arbeitsdruck in bar Gewicht Wasserinhalt Regelbereich Temp. 35-90 35-90 35-90 35-90 35-90 35-90 35-90 35-90 35-90 35-90 Isolation in mm Brennstoffart HBO 1, HBO 2, Diesel of Heizöl Wirkungsgrad in % Wasserseitiger Wirkungsgrad Relativ standby Verlust Gebrauchsanweisung Kabola B-Serie... -
Seite 16: Anhang B Ersatzteilliste
Anhang B Ersatzteilliste In der untenstehende Liste sind die wichtigsten Ersatzteile des Kessels aufgeführt. Diese Ersatzteile können Sie bei Kabola Heating Systems unter Angabe des Kesseltyps und der Ausführung. Die Nummern verweisen auf die Abbildung. 1 Gehäusedeckel 2 Isolierung Stein- oder Glaswolle, Dicke in Anh.A... -
Seite 17: Anhang C Brenner Ersatzteilen
Anhang C Brenner Ersatzteilen Gebrauchsanweisung Kabola B-Serie... - Seite 18 Luftventil Kabola SLV10B 35-012 Luftventilachse Kabola SLV10B 35-013 Druckleitung Kabola SLV10B 35-014 Ölpumpe Kabola SLV10B 35-015 Magnetspule Danfoss BFP21 Kabola SLV10B 35-016 Ölpumpenfilter Danfoss Kabola SLV10B 35-017 Ölschlauch Kabola SLV10B 35-018 Dichtungsring 1/4" 13x18x1,5 Kabola SLV 35-019 Koppelstück Ölpumpe-Motor Kabola SLV10B...
-
Seite 19: Anhang D Elektrische Schaltpläne B8- B70 230V
Anhang D Elektrische Schaltpläne B8- B70 230V Gebrauchsanweisung Kabola B-Serie... -
Seite 20: Anhang E Elektrische Schaltpläne B80- B100 230V
Anhang E Elektrische Schaltpläne B80- B100 230V Gebrauchsanweisung Kabola B-Serie... -
Seite 21: Anhang Felektrische Schaltpläne B8- B45 24V
Anhang FElektrische Schaltpläne B8- B45 24V Gebrauchsanweisung Kabola B-Serie... -
Seite 22: Anhang G Störungsliste
Thermostaat gesetzt Kesselthermostat falsch Richtig einstellen (55-90°C) eingestellt Batterie des Raumthermostaten Ersetzen leer Wasser wird nicht umgepumpt Pumpenkupplungen Öffnen geschlossen Pumpe nicht angeschlossen Schließen Sie die Pumpe an (elektrisch) Rotor sitzt fest Mit der Hand gängig machen Gebrauchsanweisung Kabola B-Serie... -
Seite 23: Anhang H Konformitätserklärung
Anhang H Konformitätserklärung Kabola Heating Systems B.V. Placotiweg 1 E 4131 NL Vianen (Utr.) Die Niederlande EG Konformitätserklärung Hiermit erklären wir, Kabola Heating Systems B.V. Placotiweg 1E 4131 NL Vianen (Utr.) Niederlande in alleiniger Verantwortung, von das Produkt: Heizkessel für Vorsatzbrenner Kabola B8/12/17/25/35/45/55/70/80/100 230 V auf das sich diese Erklärung bezieht, mit der folgenden Normen übereinstimmt... -
Seite 24: Anlage I Ce Erklärung
Anlage I CE Erklärung Gebrauchsanweisung Kabola B-Serie... -
Seite 25: Anlage J Garantiebedingungen
Anlage J Garantiebedingungen Gebrauchsanweisung Kabola B-Serie... - Seite 26 Gebrauchsanweisung Kabola B-Serie...
