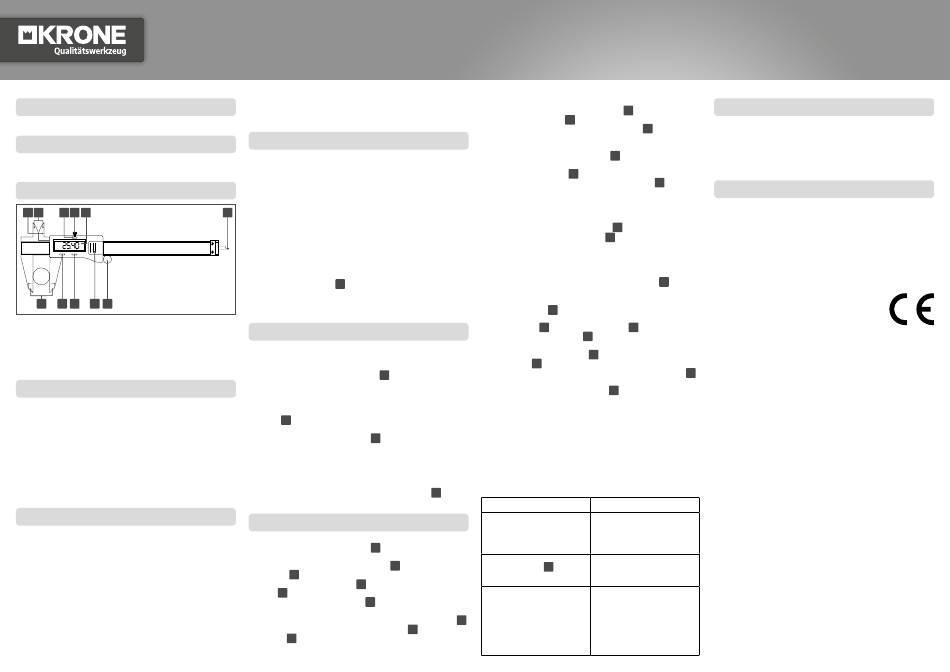

Krone 123736 Bedienungs- Und Sicherheitshinweise Seite 2

Bestimmungsgemäße Verwendung
Nur zur privaten Nutzung. Nicht für den gewerblichen Einsatz.
Lieferumfang
1 x Messschieber digital 1 x Aufbewahrungsbox
1 x Batterie 1,5 V LR44 1 x Bedienungsanleitung
Teilebeschreibung
1 2 3 4 5
mm/inch
mm
OFF ON ZERO
11 10 9 8 7
1. Schrittmessflächen 7. Stellrad für Messschnäbel
2. Innere Messschnäbel 8. Batteriefachdeckel
3. Inch/ mm-Taste 9. Taste für Nullstellung (ZERO)
4. Sicherungsschraube 10. EIN-/ AUS-Taste (ON/ OFF)
5. LCD-Anzeige 11. Äußere Messschnäbel
6. Tiefenmessschaufel
Technische Daten
Messgrößeneinheit: mm, inch
Messbereich: 0 - 150 mm/ 0 - 6"
Auflösung: 0,01 mm / 0,0005"
Genauigkeit: 0 - 200 mm/ 0 - 8" ± 0,03 mm/ 0,001"
Maximale Messgeschwindigkeit: 1,5 m/ s, 60"/ s
Messsystem: kontaktloses, lineares CAP-Messsystem
Anzeige: LCD-Anzeige
Betriebstemperatur: 0°C ~ +40°C
Einfluss durch Luftfeuchtigkeit: innerhalb von 0% bis
80% relative Luftfeuchtigkeit unerheblich
Batterie: 1,5 V LR44 (im Lieferumfang enthalten)
Sicherheitshinweise
Vor Gebrauch bitte die Bedienungsanleitung lesen!
Bedienungsanleitung bitte sorgfältig aufbewahren!
Vorsicht! Verletzungsgefahr!
• Das Produkt gehört nicht in Kinderhände.
Dieses Produkt ist kein Spielzeug!
• Lassen Sie Kinder niemals unbeaufsichtigt mit dem
Verpackungsmaterial. Es besteht Erstickungsgefahr.
Lebensgefahr!
Batterien können verschluckt werden, was lebensgefährlich sein
kann. Nehmen Sie sofort ärztliche Hilfe in Anspruch, wenn eine
Batterie verschluckt wurde.
• Setzen Sie das Produkt niemals hohen Temperaturen und
Feuchtigkeit aus, da sonst das Produkt Schaden nehmen kann.
• Setzen Sie den Messschieber nicht unter Spannung. Andernfalls
kann der Chip im Messschieber beschädigt werden.
• Halten Sie den Messschieber sauber und trocken. Flüssigkeit
kann den Messschieber beschädigen.
Sicherheitshinweise zu Batterien
Vorsicht! Explosionsgefahr!
• Laden Sie Batterien niemals wieder auf!
• Entfernen Sie eine erschöpfte Batterie umgehend aus dem
Produkt. Es besteht erhöhte Auslaufgefahr!
• Achten Sie auf die richtige Polarität (+ und -) und verwenden Sie
ausschließlich den angegebenen Batterietyp.
• Schutzhandschuhe tragen!
6
Ausgelaufene oder beschädigte Batterien können bei
Berührung mit der Haut Verätzungen verursachen.
• Vermeiden Sie den Kontakt mit Haut, Augen und
Schleimhäuten. Bei Kontakt mit Batteriesäure spülen Sie die
betroffene Stelle mit reichlich Wasser ab und / oder suchen Sie
einen Arzt auf!
Warnung! Schalten Sie das Produkt AUS, bevor Sie die Batterie
einlegen (LCD-Anzeige ist aus).
5
• Entnehmen Sie die Batterie bei längerer Nichtbenutzung aus
dem Gerät.
• Schließen Sie die Anschlusspole auf keinen Fall kurz.
Vor der Inbetriebnahme
1. Batterie einsetzen/ austauschen
Hinweis: Warnung bei niedrigem Batteriestand durch blinkende
Anzeige.
• Schieben Sie den Batteriefachdeckel 8 auf und entnehmen Sie
die alte Batterie.
• Setzen Sie eine neue Batterie unter Beachtung der Polarität
(+ und -) in das Batteriefach ein. Achten Sie darauf, dass der
Pluspol nach außen zeigt und schieben Sie den Batteriefach-
deckel 8 wieder zu.
2. Messschieber vorbereiten
• Lösen Sie die Sicherungsschraube 4 , damit Sie den Messschie-
ber bewegen können.
• R einigen Sie alle Messflächen und die Messschieberleiste mit
einem trockenen Baumwolltuch. Andernfalls kann es,
beispielsweise durch Luftfeuchtigkeit, zu fehlerhaften
Messergebnissen kommen.
• Prüfen Sie alle Tasten, Schalter und die LCD-Anzeige
einwandfreie Reaktionen.
Inbetriebnahme
1. Messschieber verwenden
• Lösen Sie die Sicherungsschraube , indem Sie sie gegen den
4
Uhrzeigersinn drehen.
• Schieben Sie die äußeren Messschnäbel / inneren Mess- 11
schnäbel 2 zusammen.
• Schalten Sie die LCD-Anzeige ein, indem Sie die EIN- / AUS-
5
Taste drücken.
10
• Drücken Sie die inch / mm-Taste , um die Maßeinheit (inch
3
oder mm) festzulegen, die Sie nutzen möchten.
Es erscheint entweder „mm" oder „inch" in der LCD-Anzeige
• Drücken Sie die Taste zur Nullstellung (ZERO)
Anzeige auf Null zurückzusetzen.
5
Gegenstand von außen messen:
• Schieben Sie die äußeren Messschnäbel
indem Sie das Stellrad gegen den Uhrzeigersinn nach außen
7
drehen. Setzen Sie die äußeren Messschnäbel
messenden Gegenstand an.
Gegenstand von innen messen:
• Setzen Sie die inneren Messchnäbel
messenden Gegenstand an.
• Drehen Sie das Stellrad gegen den Uhrzeigersinn nach
7
außen. Schieben Sie so die inneren Messschnäbel
auseinander, bis sie den Gegenstand an beiden inneren Seiten
berühren. Achten Sie darauf, dass Sie den zu messenden
Gegenstand nicht durch zu viel Druck beschädigen.
Tiefe eines Gegenstandes messen:
• Schieben Sie die Tiefenmessschaufel
• Setzen Sie die Tiefenmessschaufel
Gegenstand an, bis sie die Oberfläche berührt (z.B. innerhalb
eines Loches).
• Schieben Sie den Körper des Messschiebers herunter, bis Sie
einen Widerstand spüren.
• Achten Sie darauf, dass Sie die Tiefenmessschaufel
den zu messenden Gegenstand nicht durch zu viel Druck be-
schädigen.
• Die LCD-Anzeige zeigt nun die Maße an.
5
• Schieben Sie nach der Durchführung der Messung die äußeren
Messschnäbel / inneren Messschnäbel wieder zusam- 11
men, indem Sie das Stellrad 7
drehen.
• Schalten Sie die LCD-Anzeige
/ AUS-Taste drücken. 10
Hinweis: Nach ca. 5 Minuten schaltet sich die LCD-Anzeige
automatisch ab.
• Drehen Sie die Sicherungsschraube
sie im Uhrzeigersinn drehen, bis Sie einen Widerstand spüren.
2. Fehler beheben
Das Gerät enthält empfindliche elektronische Bauteile. Daher ist es
möglich, dass es durch Funkübertragungsgeräte in unmittelbarer
Nähe gestört wird. Treten Fehlanzeigen im Display auf, entfernen Sie
solche Geräte aus der Umgebung des Gerätes.
Elektrostatische Entladungen können zu Funktionsstörungen
führen.
• Entfernen Sie bei solchen Funktionsstörungen kurzzeitig die
Batterie und setzen Sie sie erneut ein.
5 auf
Problem:
Jede Sekunde springen 5
Ziffern gleichzeitig.
Die LCD-Anzeige zählt
5
nicht weiter.
Keine Anzeige auf dem LCD-
.
5
Bildschirm.
, um die LCD-
9
Wartung und Reinigung
11 auseinander,
• Den Messschieber immer sauber und trocken halten.
11 an den zu
• Mit einem trockenen Baumwolltuch säubern. Keine Lösungs-
mittel anwenden.
• Schalten Sie das Display bei Nichtgebrauch aus, um die
von innen an den zu
2
Batterie zu schonen. Bei längerem Nichtgebrauch
entnehmen Sie die Batterie und lagern sie separat.
2 so weit
Entsorgung
Werfen Sie Ihr Gerät, wenn es ausgedient hat, nicht in den Haus-
müll, sondern führen Sie es einer fachgerechten Entsorgung zu.
Defekte oder verbrauchte Batterien müssen gemäß Richtlinie
6 aus dem Messschieber.
2006 / 66 / EC recycelt werden. Geben Sie Batterien
an den zu messenden
6
und / oder das Gerät über die angebotenen Sammeleinrichtun-
gen zurück.
Die Konformitätserklärung finden Sie auf unserer Internetseite
www.conmetallmeister.de
6 oder
2
im Uhrzeigersinn nach innen
5 wieder aus, indem Sie die EIN-
5
4 wieder fest, indem Sie
Lösung:
Die Batteriespannung liegt
unter 1,45 V.
Abdeckung entfernen und
Batterie austauschen.
Fehlerhafte Schaltung. Bat-
terie erneuern, nach 30 Sek.
wieder in das Fach legen.
1. Schlechter Batteriekon-
takt. Batteriefach prüfen,
ggf. reinigen.
2. Batteriespannung liegt
unter 1,3 V. Ersetzen Sie die
Batterie durch die richtige
Batterie.
