COOLMASTER CM100 Originalbetriebsanleitung Seite 6

Bedienelemente und Anschlüsse
am Trockeneisstrahlgerät
Die Bedienelemente und Anschlüsse
am Trockeneisstrahlgerät sind nach
ergonomischen Gesichtspunkten grup-
piert und an der Front- und Rückseite
angeordnet. An der Frontseite befinden
sich die Anschlüsse für die Strahlpistole
und das Strahlobjekt, an der Rückseite
die Bedien- und Versorgungsanschlüs-
se.
Bedienelemente und Anschlüsse an der
Rückseite
An der Rückseite, der Seite mit dem
Bügelgriff, befinden sich die Versor-
gungsanschlüsse und die Bedienele-
mente für das Trockeneisstrahlgerät:
– Stromversorgungskabel
– Anschluss für die Druckluftversor-
gung
– Dosierhebel zur Einstellung der
Granulatgröße an der Verarbei-
tungseinheit
Mit dem Dosierhebel lässt sich die
Granulatgröße in sechs Stufen zwi-
schen 0,4 mm und 3,0 mm einstel-
len. Der Dosierbereich ist in drei far-
bige Felder unterteilt. Sie weisen
den Bediener darauf hin, die farblich
gleich markierte Strahldüse zu ver-
wenden. Im roten Feld reduzieren
Sie die Granulatgröße auf ein Mini-
mum von 0,4 mm, im grünen erhö-
hen Sie die Granulatgröße bis zu ei-
nem Maximum von 3,0 mm.
– Netzschalter
Dieser leuchtet grün, wenn das Ge-
rät eingeschaltet ist und das Gerät
mit Netzspannung versorgt wird.
– LC-Display zur Anzeige des aktuel-
len Programms mit den vorgegebe-
nen oder selbst gewählten Parame-
tern.
– Programmwähler
zur Wahl des Programms bzw. der
Programmparameter. Zum Setzen
der Parameter wird der Programm-
wähler gedrückt.

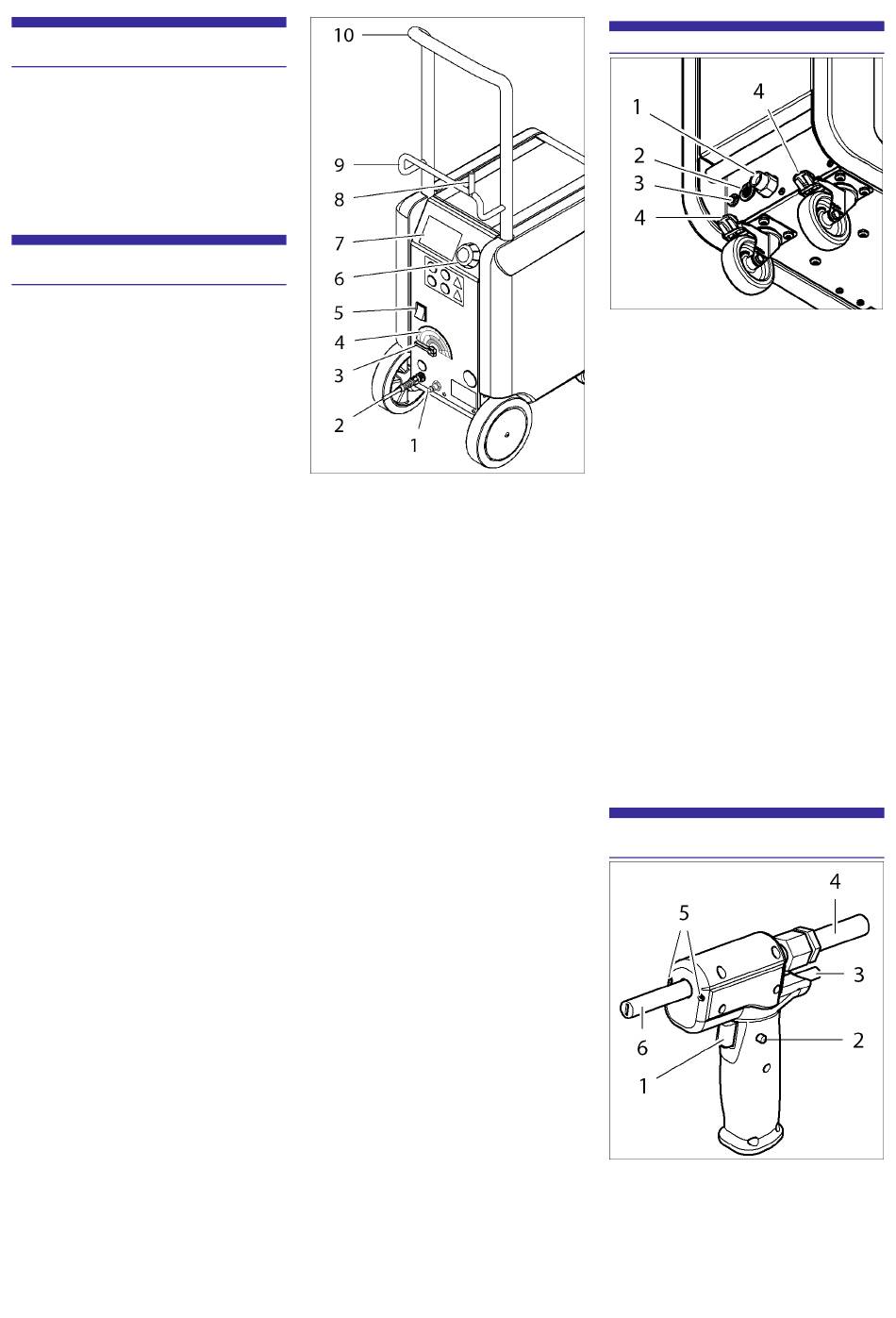

Abb. 2: Trockeneisstrahlgerät – Rückseite
1 Anschluss für die Druckluftversor-
gung
2 Stromversorgungskabel
3 Dosierhebel zum Einstellen der
Granulatgröße
4 Farbfeldmarkierung für die Düsen-
größe und den Verstellbereich
5 Netzschalter mit Kontrollleuchte
6 Programmwähler
7 LC-Display
8 Aufsteckdorn zum Fixieren der
Strahlpistole
9 Bügel zum Aufwickeln des Netzka-
bels
10 Bügelgriff für den Transport des
Trockeneisstrahlgeräts
6
Anschlüsse an der Frontseite
Abb. 3: Trockeneisstrahlgerät - Frontseite
1 Anschlusskupplung für den Strahl-
schlauch
2 Mehrpolige Steckdose für die Steu-
erleitung der Strahlpistole
3 Bananensteckbuchse für das Er-
dungskabel – grün-gelb markiert
4 Feststellbremsen an den Lenkrollen
An der Frontseite des Trockeneisstrahl-
geräts befinden sich alle Anschlüsse für
das Strahlschlauchpaket und das
Strahlobjekt.
– Anschlusskupplung für den Strahl-
schlauch. Über diesen Anschluss
wird das beschleunigte Granulat
durch den Strahlschlauch zur
Strahlpistole transportiert.
– Mehrpolige Steckdose zum An-
schluss der Steuerleitung der
Strahlpistole.
Zusätzlich werden über dieses Ka-
bel die LED zum Ausleuchten des
Strahlobjekts mit Spannung ver-
sorgt.
– Bananensteckdose zum Anschluss
des grün-gelben Erdungskabels für
das Strahlobjekt.
Bedienelemente und Anschlüsse an der
Strahlpistole
Abb. 4: Bedienelemente und Anschlüsse an der
Strahlpistole
1 Abzugshebel
2 Sicherungsknopf
3 Steuerleitung, fest verbunden
4 Strahlschlauch, fest verbunden
