BasicGuide
8

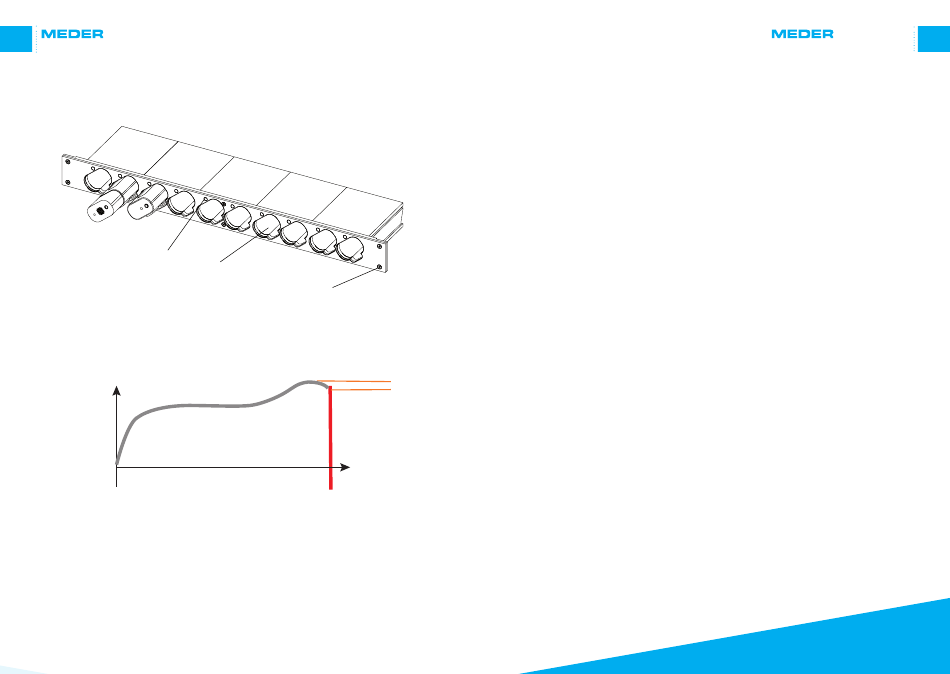

Teilebezeichnungen und Bedienelemente
Ladesysteme
Status-LED
Ladeschacht
Bei der MEDER Ladetechnik wird ein Akku mit einem konstanten Strom
geladen. Der Spannungsverlauf wird überwacht und zeigt folgendes Muster:
Lade-
Spannung U
Beim Ladevorgang steigt die Spannung des Akkus immer weiter an.
Ist der Akku voll, so erreicht seine Ladespannung jedoch ein Maximum und
fällt bei weiterem Stromfluss wieder leicht ab. Dieser leichte Spannungsabfall
(daher: −ΔU), wird von der Ladeelektronik erkannt und der Ladecontroller
schaltet von Schnellladung auf Erhaltungsladung um. Außerdem wird der
Temperaturbereich während der Aufladung ständig überwacht.
Befestigungsschraube
Spannungs-
abfall wird
erkannt
Zeit
Abschaltzeitpunkt

5. Lagerung, Inbetriebnahme des Systems

5.1 Lagerung der Komponenten

Bewahren Sie die Geräte bei Nichtgebrauch an einem kühlen, trockenen Ort
auf. Der optimale Temperaturbereich liegt bei -10 ° C/14 ° F bis 60 ° C/140 ° F.
Bei unsachgemäßer Lagerung kann die Gerätelebensdauer reduziert werden.
Gehen Sie beim Lagern folgendermaßen vor:
1. Ohrhörer bzw. externe Mikrofone von den Geräten entfernen.
2. Akkus laden. Falls Batterien verwendet werden, diese entnehmen, da
die Batterien auslaufen können. Akkus können in den Sendern und
Empfängern verbleiben. Beachten Sie die Sicherheitshinweise auf S. 4.
3. Netzkabel abziehen.
4. Geräte separat (z.B. im Koffer) lagern, da sich die Geräte bei abgeschal-
teter Netzspannung im Ladeschacht selbst entladen. Nur der Ladekoffer
ist mit einer speziellen Steuerung ausgerüstet, die diesen Effekt verhin-
dert.
5. Geräte sind bereit zur Lagerung.
5.2 Ladesystem

Aufbau und Anschluss

Alle Ladesysteme werden durch MEDER vorkonfiguriert geliefert und mit einem
Kaltgerätekabel, welches mitgeliefert wird, angeschlossen. Die Bedienung ist bei
allen Varianten identisch (siehe Punkt 6.0). Die Meder (-Delta U ) Ladetechnologie
ist in allen Ladevarianten vorhanden. Der Ladeschrank, die Tischladestation und
das Laderack sind mit 19" Blenden ausgestattet, die je 10 Ladeschächte pro Blende
beinhalten. Je nach Modell und Variante sind diese individuell konfigurierbar bzw.
erweiterbar.
Bei der Inbetriebnahme der Tischladestation oder des Laderacks muss ein Min-
destabstand von 15 cm zur Wand eingehalten werden.
BasicGuide
9
System Inbetriebnahme
