essentim scouter light Bedienungsanleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für essentim scouter light
Inhaltszusammenfassung für essentim scouter light

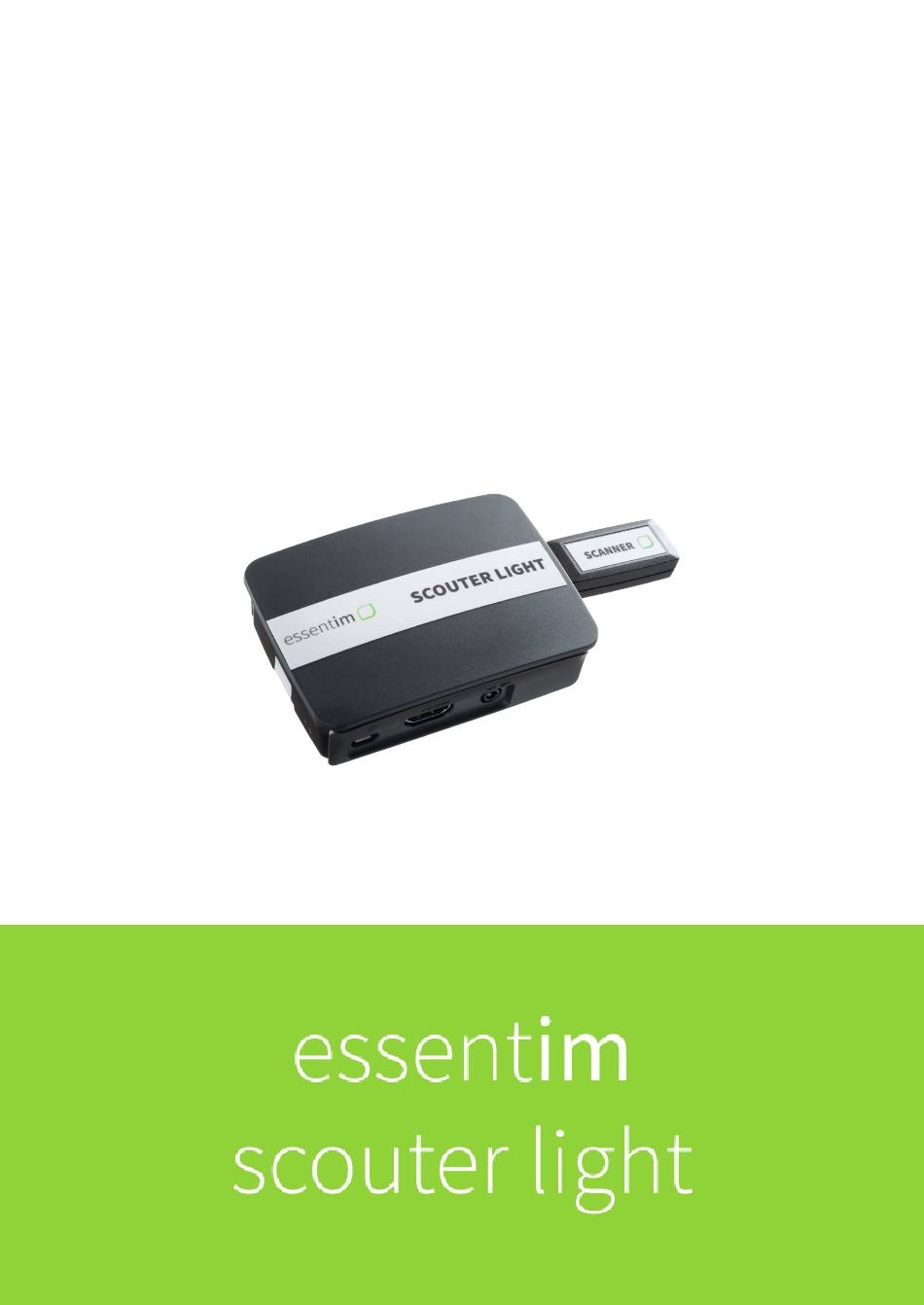

- Seite 1 Bedienungsanleitung...
- Seite 2 © essentim GmbH | Schragenhofstrasse 35 | D-80992 München www.essentim.com info@essentim.com Bedienungsanleitung scouter light - Version 1.0...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Hinweise zur Bedienungsanleitung Sicherheitshinweise Bestimmungsgemäße Verwendung und Anwender Gerätebeschreibung Technische Daten Transport und Lagerung Inbetriebnahme System Aufbauen Positionierung Reinigung, Wartung und Reparatur Entsorgung Changelog Bedienungsanleitung scouter light - Version 1.0... -
Seite 4: Hinweise Zur Bedienungsanleitung
Rechtlicher Hinweise Kein Teil dieses Dokuments darf in irgendeiner Form ohne schriftliche Genehmigung der essentim GmbH reproduziert, elektronisch vervielfältigt oder verbreitet werden. Die essentim GmbH übernimmt keine Haftung für etwaige Fehler oder Auslassungen. Die Ermittlungen valider Messergebnisse, Schlussfolgerungen und daraus abgeleiteter Maßnahmen unterliegen ausschließlich der Eigenverantwortung des Anwenders. -
Seite 5: Sicherheitshinweise
Schützen Sie das Gerät vor permanenter direkter Sonneneinstrahlung. ● Entfernen Sie keine Sicherheitszeichen, Aufkleber oder Etiketten vom Gerät. Halten Sie alle ● Sicherheitszeichen, Aufkleber und Etiketten in einem lesbaren Zustand. Das Gerät darf nicht sterilisiert werden. ● Bedienungsanleitung scouter light - Version 1.0... -
Seite 6: Bestimmungsgemäße Verwendung Und Anwender
Missachtung kann zu Personen- und/oder Sachschäden führen. 0°C bis +40°C, nicht kondensierende Feuchtigkeit bis zu 70%, Umgebungsdruck. ● Der scouter light ist eine stationäre Einheit, wählen Sie einen sicheren und zentralen Platz. ● Beachten Sie die scouter light Positionierungshilfe in dieser Bedienungsanleitung! Es dürfen ausschließlich von essentim freigegebene Kabel und Erweiterungen mit dem... -
Seite 7: Gerätebeschreibung
Allgemeine Information Der scouter light stellt den zentralen Punkt, das Gateway, des essentim Wireless Sensor Netzwerks dar. Er sammelt die Daten der essentim Sensoren und leitet diese an die essentim Cloud weiter. Weitere Informationen entnehmen Sie der Bedienungsanleitung “essentim Web Application”. -
Seite 8: Technische Daten
LAN / RJ 45 100 MBit / Wifi 4 x USB-A port (scanner stick connection) 1 x Micro-USB port for power supply 1 x HDMI Abmessungen 85 x 65 x 17 mm Gewicht 115 g Bedienungsanleitung scouter light - Version 1.0... -
Seite 9: Transport Und Lagerung
Beachten Sie stets alle Hinweis für einen sicheren Transport. Der scouter light muss beim Transport gesichert sein um mögliche mechanische Einwirkungen zu verhindern. Während des Betriebs darf der scouter light nicht transportiert werden. Vor jedem Transport ist der Scanner-Stick zu demontieren. -
Seite 10: Inbetriebnahme
Inbetriebnahme Bei der erstmaligen Verwendung des essentim scouter lights müssen folgende Schritte durchgeführt werden: 1. System aufbauen 2. Verbindung zur essentim Cloud herstellen System Aufbauen Stecken Sie den beiliegenden Scanner Stick an einem der USB-Ports an: Positionierung Doʼs Donʼts Das Gerät sollte von jedem Punkt im Labor Positionieren Sie das Gerät nicht in einem... - Seite 11 Vorgehen bei der Positionierung: 1. Positionieren Sie den scouter light an Ihrer gewünschten Stelle unter Berücksichtigung der „Doʼs and Donʼts“. Beispiel 1 2. Prüfen Sie mit einer essentim Sensoreinheit (sphere, spot oder spider) die Empfangseigenschaften an verschiedenen, kritischen Punkten im Labor: Legen Sie die Sensoreinheit in den am weitesten entfernten Inkubator oder Kühlschrank.
- Seite 12 Gerät wieder als Online. Für Geräte außerhalb des Empfangsbereichs können keine Live-Daten angezeigt werden. 3. Schließen Sie den scouter light mit dem beiliegenden Netzteil an eine 230 V Spannungsversorgung an. Ist das Gerät ordnungsgemäß am Netz angeschlossen, leuchtet die Power-LED grün.
-
Seite 13: Reinigung, Wartung Und Reparatur
Der scouter light kann mit einem feuchten Tuch gereinigt werden. essentim empfiehlt das folgende Vorgehen zur Reinigung: 1. Schalten Sie den scouter light aus (Abstecken) 2. Reinigen Sie den scouter light mit einem Microfasertuch oder mit einem mit Wasser angefeuchteten Tuch 3. Warten Sie bis der scouter light wieder vollständig trocken ist 4. -
Seite 14: Entsorgung
Entsorgung Der scouter light ist entsprechend der EU-Richtlinie über die Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE) gekennzeichnet. WEEE-Registrierungsnummer der essentim GmbH: DE 22316070. Dieses Produkt darf nicht mit dem Hausmüll entsorgt werden. Der scouter light kann zur umweltgerechten Entsorgung bei einer ausgewiesenen Erstbehandlungsanlage für die Entsorgung von Elektro- und Elektronikgeräten auf eigene... -
Seite 15: Changelog
Changelog 20.02.2020 Erstellung der Bedienungsanleitung V 1.0 01.02.2024 Anpassungen im Wording 13.06.2024 Update Images Bedienungsanleitung scouter light - Version 1.0... - Seite 16 Bedienungsanleitung scouter light - Version 1.0...
