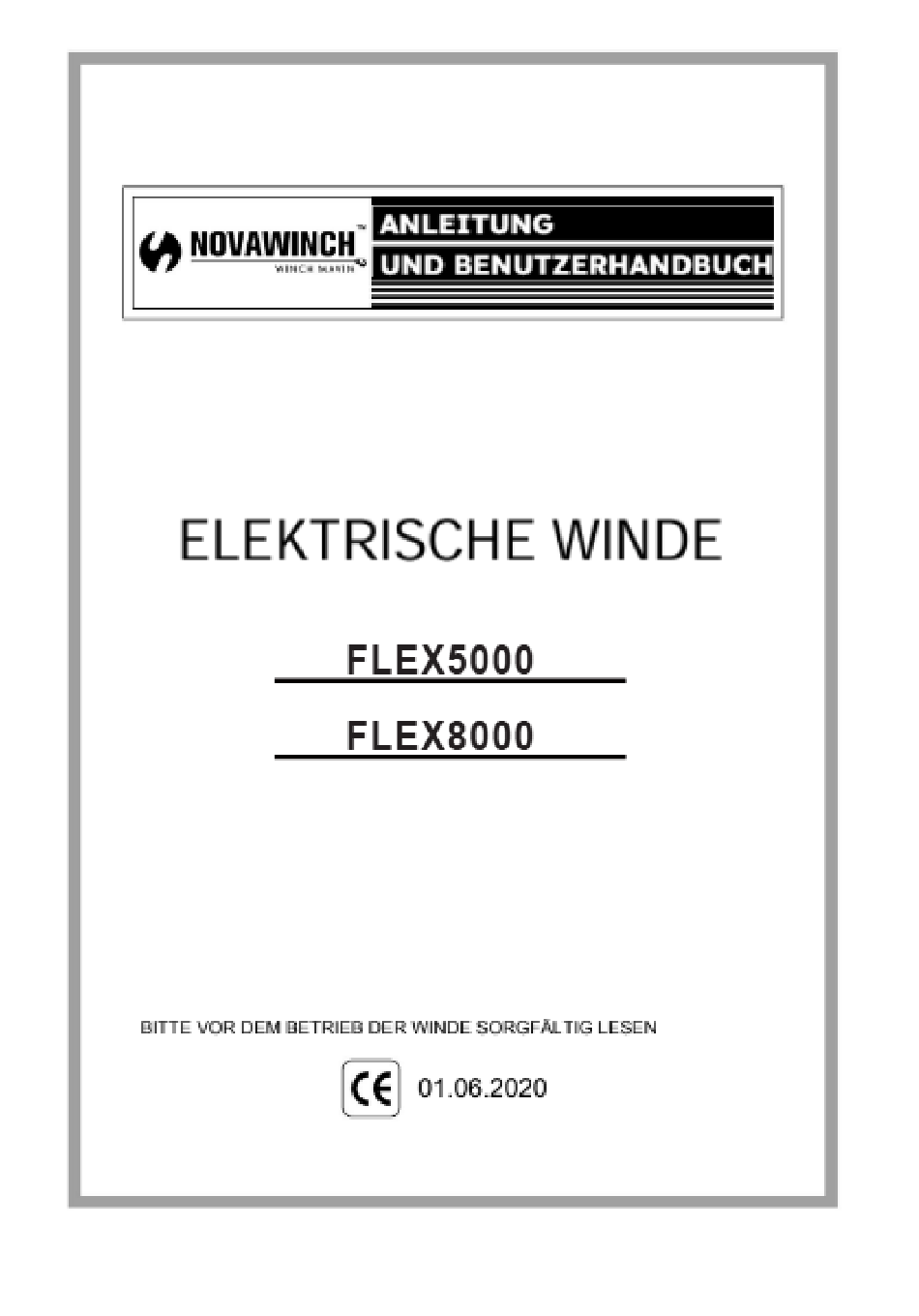

- Seite 1 Abonnieren Sie DeepL Pro, um größere Dateien zu übersetzen. Weitere Informationen finden Sie unter www.DeepL.com/pro ELEKTRISCH WINCH FLEX5000 FLEX8000 BITTE VOR INBETRIEBNAHME DER WINDE SORGFÄLTIG LESEN 202405 0 / 28...
- Seite 2 EINFÜHRUNG Wir bedanken uns für Ihren Kauf bei Novawinch und hoffen, dass Sie mit der Leistung des Gerätes zufrieden sind. SICHERHEITSVORKEHRUN Die Verantwortung für die sichere Installation und den Betrieb dieser Winde liegt letztendlich bei Ihnen, dem Betreiber. Lesen und verstehen Sie alle Sicherheitsvorkehrungen und Betriebsanweisungen, bevor Sie die Winde installieren und betreiben.
- Seite 3 FLEX5000 Diese Winde ist für den Transport einer Last auf Bodenhöhe oder auf einer Steigung Diese Winde ist dafür ausgelegt, eine Last auf Bodenhöhe oder an einer konzipiert. Sie ist weder für das Heben von Lasten konzipiert noch dafür vorgesehen.
- Seite 4 Montageort der Winde die Bodenfreiheit nicht wesentlich einschränkt. Kein Teil des Fahrzeugs (Unterfahrschutz, Verkabelung, Zusatzscheinwerfer, Reifen usw.) darf den Betrieb Ihrer Novawinch behindern. Überprüfen Sie bei der Montage alle Fahrzeug- und Windenteile auf einwandfreie Funktion. Stellen Sie sicher, dass die Montageposition MAGNETHALTERUNG der Winde die Bodenfreiheit nicht wesentlich einschränkt.
- Seite 5 Abbildung 3 Abb. 3 Bevor Sie die Funktion der Winde testen, rollen Sie Bevor Sie den Betrieb der Winde testen, sollten Sie etwa einen Meter ！ unbedingt etwa zwei Fuß Seil ab. Seil abwickeln. TEST FAHRT 1. Vergewissern Sie sich, dass die gesamte Verkabelung korrekt ist und dass keine freiliegenden Klemmen vorhanden sind, die einen Kurzschluss mit dem Fahrzeugrahmen verursachen könnten.
- Seite 6 Beachten Sie, dass Fahrzeugbatterien entzündbare Gase Beachten Sie, dass Fahrzeugbatterien brennbare Gase enthalten. enthalten, die heftig explodieren können. Vor dem Anschließen und können heftig explodieren. Die folgenden Vorsichtsmaßnahmen der Batterie sollten folgende Vorsichtsmaßnahmen getroffen werden: sollten beachtet werden bevor die Batterie angeschlossen wird: * Tragen Sie einen Augenschutz.
- Seite 7 DRAHTSEIL 1. Die Lebensdauer des Drahtseils hängt direkt von der Pflege ab, die es erfährt. Das Drahtseil neuen Winde und alle Ersatzseile sollten vor der Verwendung der Winde mit mindestens 100 lb Last neu gewickelt werden. Wird dies nicht beachtet, wird das Drahtseil beschädigt. Überprüfen Sie das Drahtseil vor dem Gebrauch.
-
Seite 8: Prüfung Des Synthetischen Windenseils
Abb.7 2. Inspektion des synthetischen 2. Prüfung des synthetischen Windenseils: Windenseils: Wenn ein Seil neu ist, hat es eine glatte Oberfläche (a.). Wenn das Seil zum ersten Mal benutzt wird, werden die äußeren Filamente des Seils aufgeraut und geben dem Seil ein leicht "krauses" Aussehen (b.). -
Seite 9: Vorbereitung Der Winde
3. Wenn es notwendig ist, das Seil nach dem Gebrauch ohne Last aufzurollen, halten Sie das Kabel des Fernschalters in einer Hand und das Seil in der anderen. Starten Sie so weit vom Fahrzeug entfernt, wie es der Fernschalter zulässt, aktivieren Sie den Schalter, führen Sie einige Meter Seil ein und Schalter loslassen. - Seite 10 WINDENBETRIEB Berühren Sie niemals das Seil oder den Haken, wenn diese WINCHING unter Spannung oder Last stehen. Auch im Ruhezustand kann die Winde das Seil unter Spannung haben. Führen Sie ein unter Spannung stehendes Seil niemals mit den Händen Berühren Sie niemals das Seil oder die Seilwinde, wenn es auf die Trommel (siehe Abb.
- Seite 11 Ankerpunkt Flaschenzug Flaschenzug Ladung Ladung Ladung Ladung (Einzelne Linie) (Einzelne Linie) Abbildung 11 4. Wenn Sie einen Abschlepphaken für eine doppelte Verkleidung anbringen, sollte dieser am Fahrzeugrahmen befestigt werden. 4. Wenn Sie einen Abschlepphaken für Doppellenker montieren, sollte dieser am Fahrzeugrahmen befestigt wer 5.
- Seite 12 Verlassen Sie sich niemals darauf, dass die Winde eine Last festhält. Keine unserer Winden ist für Verlassen Sie sich niemals darauf, dass die Winde eine Lasthalteanwendungen ausgelegt und kann sich Last an Ort und Stelle hält. Keine unserer Winden ist für während des Transports der Last aufgrund von das Halten von Lasten ausgelegt Anwendungen und können sich bei Stoßbelastung abwickeln oder versagen,...
- Seite 13 2. Um das Seil zu spannen, betätigen Sie die Winde in kurzen Intervallen. Wenn Sie einen Umlenkblock verwenden, stellen Sie sicher, dass das Seil korrekt in 2. Wenn Sie einen verwenden, vergewissern Sie sich, dass das Seil ordnungsgemäß in allen allen Rollen des Blocks läuft, bevor Sie eine Last aufbringen.
-
Seite 14: Montage Der Winde
Händler oder unter www.Novawinch.net. Dort finden Sie eine aktuelle Liste. von Bausätzen. Wenn Sie sich dafür entscheiden, keinen Montagesatz zu kaufen, muss Ihre Novawinch an einer sicheren und ebenen Montagestelle befestigt werden, wobei zu beachten ist, dass Ihre Winde ohne die im Montagesatz enthaltene Ausrüstung möglicherweise nicht sicher betrieben werden kann. - Seite 15 Unterwicklung Überwicklung HINWEIS: Es ist möglich und nicht unüblich bzw. es wird davon abgeraten, die Novawinch in einer anderen als der in dieser Montageanleitung gezeigten Lage zu montieren. Die Montageposition liegt in Ihrem Ermessen, aber denken Sie immer daran, dass Ihre Winde mit dem Seil in einer unterwickelten Ausrichtung auf der Seiltrommel betrieben werden muss (Abb.
- Seite 16 HINWEIS: Wenn Sie keinen Montagesatz verwenden, müssen Sie Löcher in die Struktur bohren. Vergewissern Sie sich, dass Ihre strukturelle Unterstützung mindestens 3/16" (5 mm) dick ist. Wenn für Ihre Installation Schrauben, Muttern, Unterlegscheiben und andere Wenn für Ihre Installation Schrauben, Muttern, Unterlegscheiben und Teile unterschiedlicher Länge erforderlich sind, verwenden Sie immer Teile, ！...
-
Seite 17: Technisches Datenblatt
Abonnieren Sie DeepL Pro, um größere Dateien zu übersetzen. Weitere Informationen finden Sie unter www.DeepL.com/pro Technisches Datenblatt 5000lb Spezifikationen Nennzugkraft 5000lbs(2268kgs) DC 12V: 3,86PS/2,9kW Motor (Serienwicklung) DC 24V: 3,4hp/2,6kW 191:1 Verschuldungsgrad Übersetzungsverhältnis 3-Stufen-Planetengetriebe Getriebezug Gleitender Zahnkranz Kupplung Bremsen Aktion Mechanisch,Automatische Lasthaltung 4-Wege-Rollenklüsen Seilführung Klöppel... - Seite 18 FEHLERSUCHE Symptom Mögliche Ursache Abhilfe Stromkreis unterbrechen Batteriekabel prüfen Batterie aufladen oder ersetzen Schwache Batterie (mindestens 650CCA) Die Winde Schlechter Anschluss von Kabeln Enge Verbindung wiederherstellen funktioniert nicht Beschädigtes Schütz Schütz austauschen Stromkreis am Schalter unterbrechen Schalter austauschen Beschädigter Motor oder abgenutzte Bürsten Motor oder Bürsten austauschen Defekte Motorverkabelung Verkabelung austauschen...
- Seite 19 Machine Translated by Google FLEX 8000 Schließen Sie Winden mit Gleichstromantrieb niemals an Wechselstrom an. Es kann zu Motorschäden WARNUNG oder tödlichen Stromschlägen kommen. 1. Heben Sie niemals Personen an oder heben Sie Lasten über Personen. Heben Sie keine Gegenstände vertikal an. Die Winde wurde Nur für den Einsatz am Boden konzipiert.
- Seite 20 Machine Translated by Google mit gebrochenen Litzen sollten sofort ausgetauscht werden. Tragen Sie dicke Lederhandschuhe beim Umgang mit Drahtseilen. Lassen Sie das Drahtseil nicht durch Ihre Hand gleiten. Überprüfen Sie das Drahtseil vor dem Gebrauch. Gequetschte, eingeklemmte, ausgefranste oder geknickte Stellen verringern die Tragfähigkeit müssen unter einer Last von ca.
- Seite 21 Machine Translated by Google INSTALLATION WINDENINSTALLATION 1. a) Die Winde muss mit dem 4-Punkt-Fußmontagesystem entweder horizontal oder vertikal in einen Stahlmontagerahmen montiert werden. b) Es ist sehr wichtig, dass die Winde auf einer ebenen Fläche montiert wird, so dass die drei (Motor, Seiltrommel und Getriebegehäuse) richtig ausgerichtet sind.
- Seite 22 Für normale Selbstrettungsarbeiten ist Ihr vorhandenes elektrisches System ausreichend. Eine voll aufgeladene Batterie und ordnungsgemäße Anschlüsse sind unerlässlich. Lassen Sie den Motor des Fahrzeugs während des Windeneinsatzes laufen, um die Batterie aufzuladen Achten Sie auf den richtigen elektrischen Anschluss wie folgt: HINWEIS: Für einen optimalen Betrieb sind eine Batterie mit einer Kaltstartkapazität von 440 Ampere und eine Lichtmaschine mit 60 Ampere das empfohlene Minimum für die Stromversorgung.
-
Seite 23: Betrieb
ANSCHLÜSSE ELEKTRO-ALLES-DRAHT-BEFESTIGUNG 1. Fahrzeugbatterie abklemmen. 2. Die Batteriekabel sollten zur Batterie verlegt werden. Bringen Sie mehrere Lagen Isolierband an den Stellen an, an denen die Verdrahtung beschädigt werden kann, um Abrieb und/oder Einschnitte zu vermeiden. nicht mit scharfen Metallteilen des Fahrzeugs in Berührung kommen. Alle Verbindungen zum Motor, zu den Magneten und zur Batteriemasse müssen gut, sauber und fest angeschlossen sein. - Seite 24 AUSGESCHALTET ANGESCHALTET DISENGAGED Abbildung 7 Der Hebel muss sich in der eingerückten Position befinden und verriegelt sein, bevor die Winde betätigt wird. Der Hebel muss sich in der eingerasteten Position befinden und verriegelt vor dem Betrieb VORSICHT sein, bevor Winden. 3.
- Seite 25 a. Dies ist der Beginn eines Knicks. Das Drahtseil sollte gerade gebogen a. Dies ist der Beginn eines Knicks. Das Drahtseil sollte gerade werden. gebogen werden. b. Das Drahtseil wurde gezogen und die Schlaufe hat sich zu einem b. Das Drahtseil wurde gezogen und die Schlaufe hat sich zu einem Knick verzogen.
-
Seite 26: Abmessungen
ABMESSUNGEN ABMESSUNGEN FLEX8000 BESCHREIBUNG MENGE Windeneinheit mit Drahtseil Handschoner Haken und Handsaver Fernschalter Rollenverschluß Befestigungsmaterial Seite 28 25 / 28... - Seite 27 LEISTUNGSANGABEN LEISTUNGSANGABEN 8000lb Spezifikationen Nennzugkraft 8000lbs(3629kgs) DC 12V: 4,3hp/3,3kW Motor (Serienwicklung) 3-stufige Planetenanlage Zahnradgetriebe Getriebeübersetzung 196:1 Kupplung Ziehen und drehen Bremswirkung Mechanisch,Automatische Lasthaltung 4-Wege-Rollenklüsen/Aluminium-Klüse Klöppel Drahtseil 5/16"×55.7'(8.1mm×17m) Synthetie-Seil 5/16"×55.7'(8.1mm×17m) Größe des Fasses 2.48"×5.5"(63mm×142mm) Abmessungen 17.83"×6.22"×10.24"(453mm×158mm×260mm) Bolzenmuster 6.8"×4.5"(173mm×114.3mm) 70.5lbs(32kgs) Nettogewicht (Drahtseil) 66lbs(30kgs) Nettogewicht (Synthetikseil) Seilgeschwindigkeit und Motorstrom (erste Schicht)
- Seite 28 FEHLERBEHEBUNG ymptom ossible Ursache emedy Stromkreis unterbrechen Batteriekabel prüfen Batterie aufladen oder ersetzen Schwache Batterie Die Winde Schlechter Anschluss von Leitungen econnect fest verbinden funktioniert nicht Beschädigtes Schütz eplace-Schütz Stromkreis am Schalter unterbrechen eplace-Schalter Beschädigter Motor oder abgenutzte Bürsten Motor oder Bürsten austauschen Motorverkabelung Drähte ersetzen Gebrochene Kabel oder schlechte Verbindungen...
- Seite 29 Schäden ab, die durch unsachgemäße Verwendung oder äußere Einflüsse verursacht wurden. Wichtiger Hinweis: Für eine genaue Auslegung der Garantiebedingungen und im Falle eines Garantiefalls sollte immer der autorisierte Händler kontaktiert werden. Hinweis: Novawinch behält sich das Recht vor, das Produktdesign jederzeit ohne vorherige Ankündigung zu ändern.
