Installationsanweisung
Die Einbaustelle des Einschraubteils muss drucklos sein und es
befindet sich keine Flüssigkeit an der Einbaustelle.
Das Einschraubteil muss im Glasbereich und Gewinde sauber,
trocken und unbeschädigt sein!
Das Einschraubteil mit entsprechender Dichtungsscheibe in die
vorgesehene Montagebohrung einschrauben. (Drehmoment
75 Nm).
Gehäuse und Kabel des Auswerteteils auf Montagefehler bzw.
Beschädigung prüfen.
Es müssen beide O-Ringe auf dem Vorderteil des Auswerteteils
montiert sein.
Die Schaltleiste an der Sensorspitze muss leicht zu betätigen
sein.
Die optischen Kanäle an der Spitze des Auswerteteils müssen frei
von Verschmutzung sein.
Auswerteteil in das Einschraubteil einstecken und unter
gleichmäßigem Druck auf das Auswerteteil die Überwurfmutter
(Drehmoment 10 Nm) anziehen. Die Überwurfmutter muss
vollständig aufgeschraubt werden.
Der Kabelabgang muss nach unten zeigen.
Nach der Montage des Einschraubteils ist die Anlage auf
Dichtigkeit zu prüfen.
Hinweise des Anlagenherstellers beachten.
Inbetriebnahme
Vor dem elektrischen Anschluss die Versorgungsspannung auf
dem Typenschild des Gerätes beachten.
Versorgungsspannung an L (BN) und N (BU) des
Anschlusskabels am Auswerteteil anlegen.
In montiertem Zustand schließt der Kontakt (GY) – (OR) nach ca.
3 s.
Die Niveauüberwachung ist nun aktiv.
Bei ausreichendem Niveau bleibt die LED aus und der Kontakt
(GY) – (OR) bleibt geschlossen.
Bei zu niedrigem Niveau leuchtet die LED und der Kontakt (GY) –
(PK) schließt nach 5 s.
Wird das Auswerteteil aus dem Einschraubteil entnommen blinkt
die LED und der Kontakt (GY) – (PK) schließt nach 5 s.
KRIWAN Industrie-Elektronik GmbH
Allmand 11
74670 Forchtenberg
Germany
phone: (+49) 7947 822 0
Technische Daten Auswerteteil
Versorgungsspannung
– 41 S 484 S080
– 52 S 484 S080
Zulässige Umgebungstemperatur
T
a
Mediumtemperatur T
Zulässige relative Feuchte
Schaltverzögerung
– Nach Anlegen der Versor-
gungsspannung
– Niveau fehlt oder Störung
– Niveau gut und keine Störung 5 s ±2 s
Rücksetzung der Verriegelung
Relais
– Kontakt

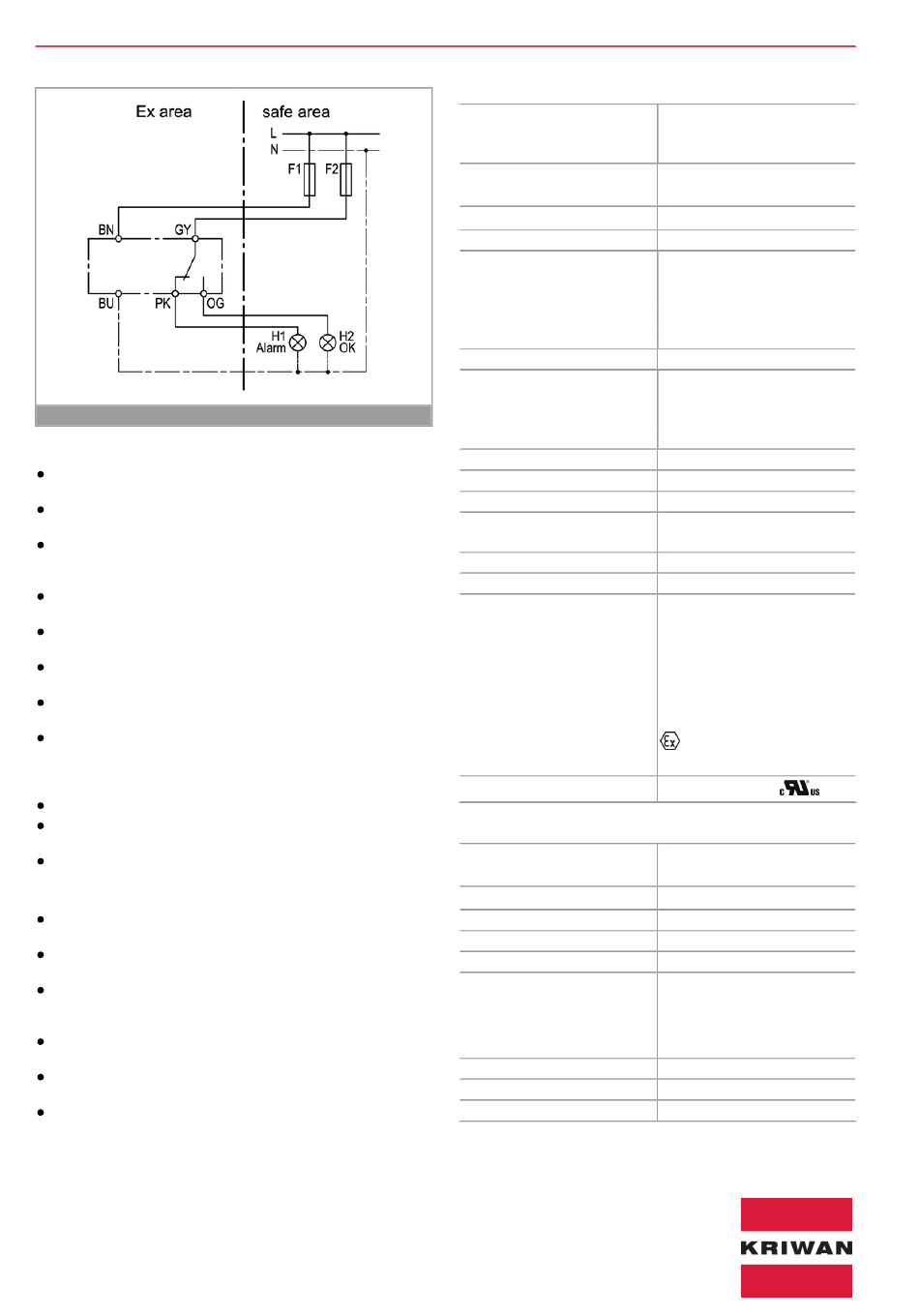

Anschluss-Schaltbild
– Mechanische Lebensdauer
Schutzart nach EN 60529
Anschlussart
Gehäusematerial
Befestigung
Abmessungen
Gewicht
Prüfgrundlagen
Zulassung
Technische Daten Einschraubteil
Zulässige Umgebungstemperatur
T
a
Mediumtemperatur T
Zulässige relative Feuchte
Betriebsdruck
Berstdruck
Zulässige Medien
Gehäusematerial
Abmessungen
Gewicht
info@kriwan.com
www.kriwan.com
115 V~ ±10 % 50/60 Hz 3 VA
230 V~ ±10 % 50/60 Hz 3 VA
-20 °C ≤ T
≤ +60 °C
a
Max. 120 °C (<1 h), max. 100 °C
medium
10-95 % r.F. ohne Betauung
3 s ±1 s
5 s ±2 s
Netzreset >3 s
240 V~ 2,5 A C300
Mind. 24 V~/⎓ 20 mA
Ca. 1.Mio Schaltspiele
IP54 im montierten Zustand
Kabel 5xAWG 18/7, L=2 m
PA glasfaserverstärkt
Überwurfmutter (Drehmoment
10 Nm)
Siehe Maße in mm
Ca. 200 g
EN 61000-6-2, EN 61000-6-3,
EN 61010-1, EN 60079-7,
EN 60079-15
UL 60730-1
Überspannungskategorie II
Verschmutzungsgrad 2
II 3G Ex ec nC IIC T4 Gc
KR 25.0004 X
UL File Nr. E222056
-30 °C ≤ T
≤ +60 °C
a
Max. 120 °C (<1 h), max. 100 °C
medium
10-95 % r.F. ohne Betauung
42 bar
210 bar
Öle, Kältemittel (im Einzelfall wird
eine Prüfung der Verträglichkeit
empfohlen)
Für NH
geeignet
3
Stahl vernickelt
Siehe Maße in mm
ca. 100 g
