5. STANDALONE MODUS
Der Standalone-Modus ermöglicht es der Tastatur, JEDES BELIEBIGE GERÄT über potenzialfreie NO-/NC-Kontakte zu steuern und
Zusatzfunktionen zur Steuerung und/oder Alarmierung direkt über das Gerät RT40 zu nutzen
Kabelfarbe Namde des Kontakts
Rot 12/28 V +
Schwarz 12/28 V -
Blau NO
Violet COM
Orange NC
Rosa GND
Gelb Input_1
Grau Output_Alarm
Braun Sensor
ACHTUNG:
Im Standalone-Modus, falls das Gerät und das Zubehör über dieselbe Stromversorgung betrieben werden, muss auf die Hilfskontakte
des Relais die mitgelieferte Diode (blau dargestellt) angeschlossen werden.
Im Standalone-Modus ist es nicht zwingend erforderlich, alle Kabel des RT40 anzuschließen.
Wenn zum Beispiel kein Ausgangsknopf vorhanden ist, kann das gelbe Kabel unverbunden bleiben, darf jedoch keinen Kontakt zu anderen
Kabeln haben, um Fehlfunktionen zu vermeiden.
RT40 - rev. 01_04_2025

Funktion

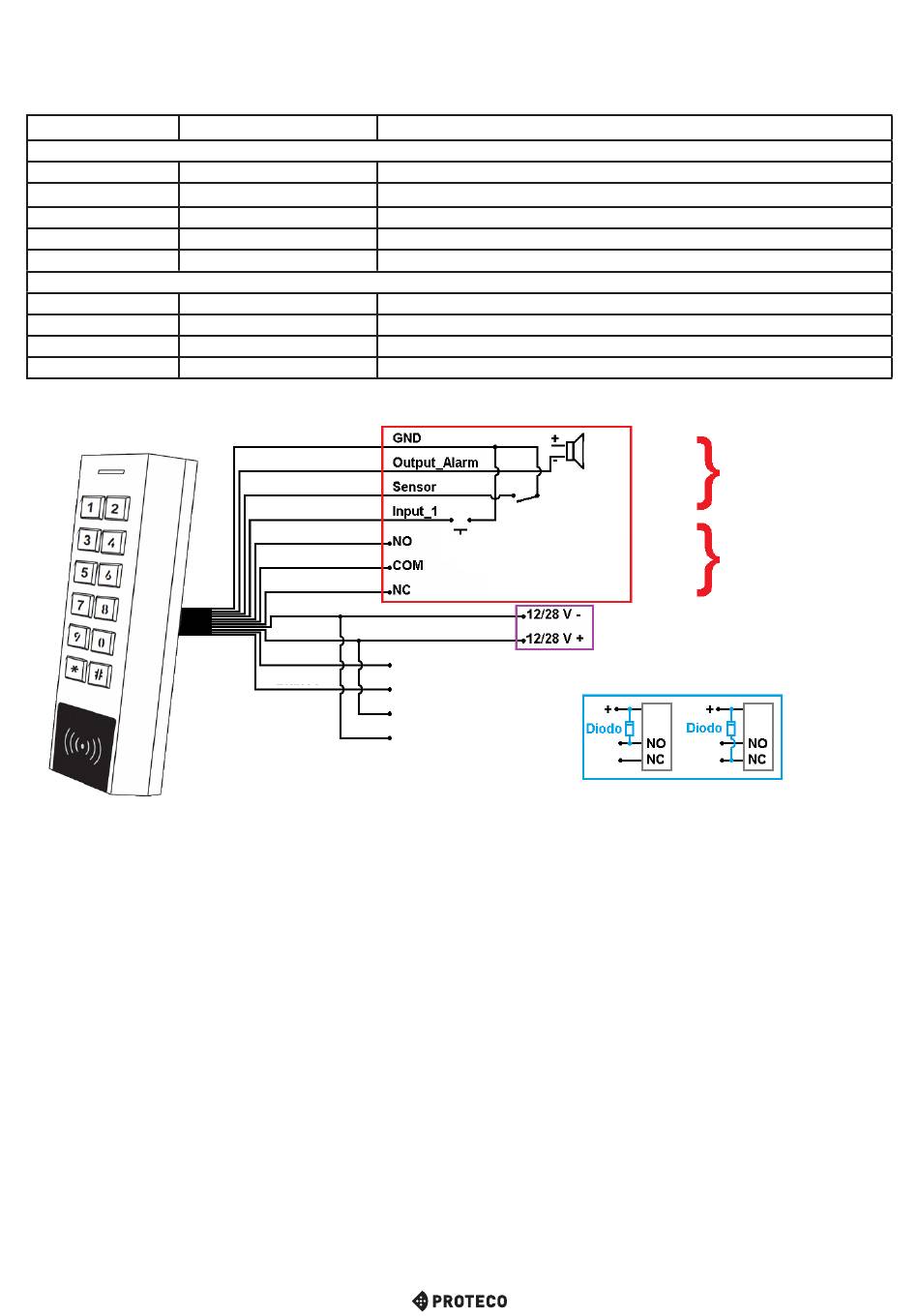

Verkabelung Standalone Modus - Standard
12/28 Vac/dc – Positiver Pol
12/28 Vac/dc – Negativer Pol
Ausgang Relais – Kontakt normal geöffnet (2 Amp max.)
Ausgang Relais – Kontakt Kommun (2 Amp max.)
Ausgang Relais – Kontakt normal geschlossen (2 Amp max.)
Verkabelung Standalone Modus – Optionale Input und Output
GND Ausgang
Taste für die Öffnung / Schließung vom Relais
Output - Negativer Pol für Alarm
Input - Öffnungssendor (normal geschlossen)
Rose
Grau
Braun
Gelb
Blau
Violett
Orange
Schwarz
Rot
Grün
Weiß
Allarm
Öffnungs-Sensor
Ausgangs-Knopf
Versorgung
Hilfskontakte im

Standalone-Modus

Direkte
Standalone
Kontakte
Modus
