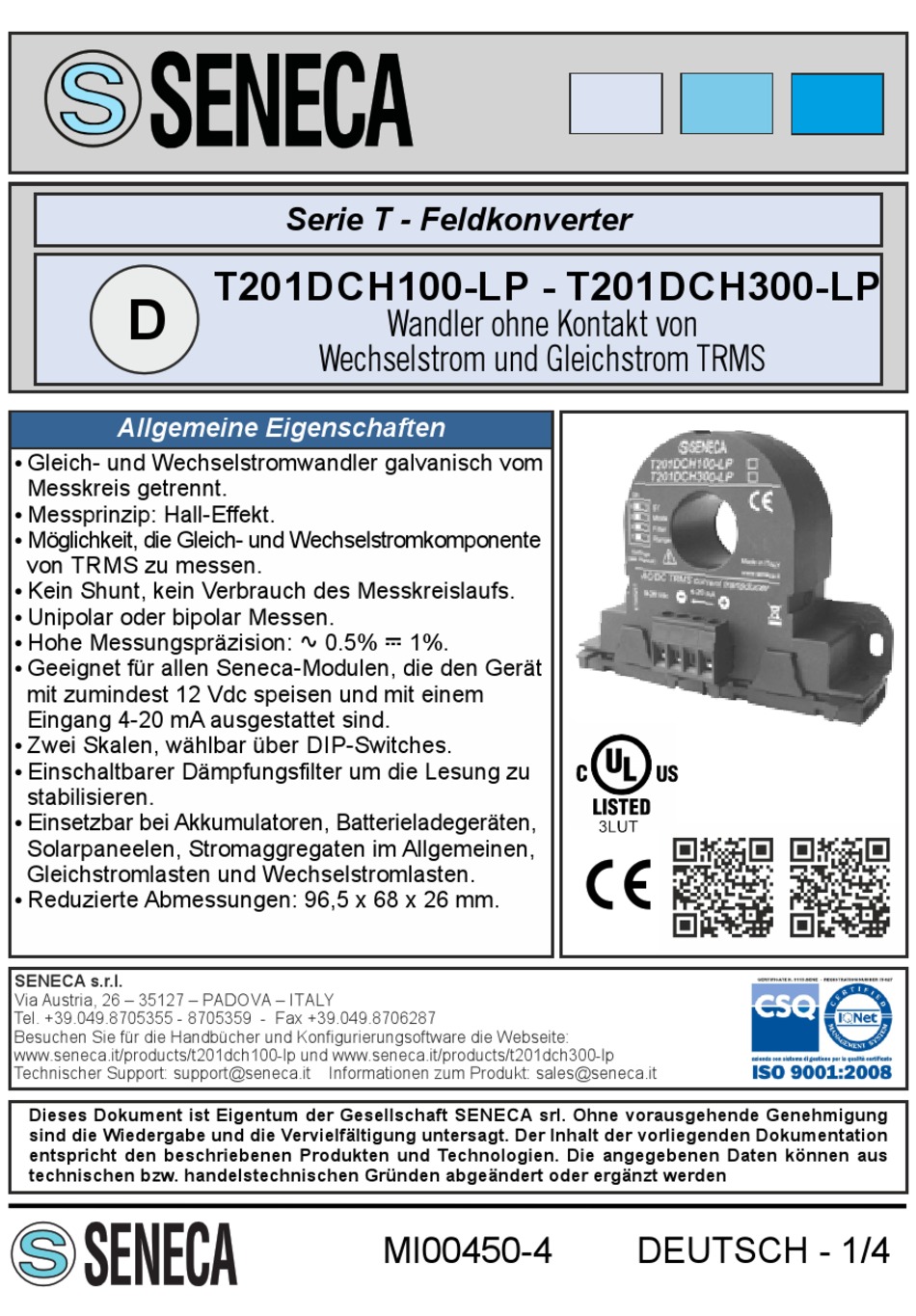

Seneca T201DCH100-LP Kurzanleitung
Feldkonverter
Quicklinks
D
Allgemeine Eigenschaften
Gleich- und Wechselstromwandler galvanisch vom
Messkreis getrennt.
Messprinzip: Hall-Effekt.
Möglichkeit, die Gleich- und Wechselstromkomponente
von TRMS zu messen.
Kein Shunt, kein Verbrauch des Messkreislaufs.
Unipolar oder bipolar Messen.
Hohe Messungspräzision: 0.5% 1%.
Geeignet für allen Seneca-Modulen, die den Gerät
mit zumindest 12 Vdc speisen und mit einem
Eingang 4-20 mA ausgestattet sind.
Zwei Skalen, wählbar über DIP-Switches.
Einschaltbarer Dämpfungsfilter um die Lesung zu
stabilisieren.
Einsetzbar bei Akkumulatoren, Batterieladegeräten,
Solarpaneelen, Stromaggregaten im Allgemeinen,
Gleichstromlasten und Wechselstromlasten.
Reduzierte Abmessungen: 96,5 x 68 x 26 mm.
SENECA s.r.l.
Via Austria, 26 – 35127 – PADOVA – ITALY
Tel. +39.049.8705355 - 8705359 - Fax +39.049.8706287
Besuchen Sie für die Handbücher und Konfigurierungsoftware die Webseite:
www.seneca.it/products/t201dch100-lp und www.seneca.it/products/t201dch300-lp
Technischer Support: support@seneca.it
Dieses Dokument ist Eigentum der Gesellschaft SENECA srl. Ohne vorausgehende Genehmigung
sind die Wiedergabe und die Vervielfältigung untersagt. Der Inhalt der vorliegenden Dokumentation
entspricht den beschriebenen Produkten und Technologien. Die angegebenen Daten können aus
technischen bzw. handelstechnischen Gründen abgeändert oder ergänzt werden
Serie T - Feldkonverter
T201DCH100-LP - T201DCH300-LP
Wandler ohne Kontakt von
Wechselstrom und Gleichstrom TRMS
Informationen zum Produkt: sales@seneca.it
MI00450-4
DEUTSCH - 1/4
Verwandte Anleitungen für Seneca T201DCH100-LP
Inhaltszusammenfassung für Seneca T201DCH100-LP
- Seite 1 Technischer Support: support@seneca.it Informationen zum Produkt: sales@seneca.it Dieses Dokument ist Eigentum der Gesellschaft SENECA srl. Ohne vorausgehende Genehmigung sind die Wiedergabe und die Vervielfältigung untersagt. Der Inhalt der vorliegenden Dokumentation entspricht den beschriebenen Produkten und Technologien. Die angegebenen Daten können aus technischen bzw.
- Seite 2 Technische Spezifikationen EINGANG Art der Messung AC / DC TRMS oder Bipolar Messbereich DCH100- 0 – 50A oder 0 – 100A TRMS; -50 – +50A oder -100 – +100A Bipolar 0 – 300A oder 0 – 150A TRMS; -150 – +150A oder -300 – +300A Bipolar Messbereich DCH300- (wählbar über DIP-Switches...
- Seite 3 0 – 150A Zweipolig sein In der Tabelle entspricht das Symbol DIP-Schalter in der Position ON. Das Gerät ist ab Werk mit geliefert: 100A (T201DCH100-LP) Messbereich oder 300A (T201DCH300-LP) Messbereich, 500ms Filter und TRMS Modalität. ±50 -100 +100 ±100 ±150...
- Seite 4 Montage Der Gerät kann unter Einhaltung der Umgebungsbedingungen in jeder beliebigen Position montiert werden. Verwenden Sie für der Befestigung an einer DIN-Schiene das mitgelieferte Zubehörteil. ACHTUNG: Starke magnetostatische Felder können die Messung beeinträchtigen. Vermeiden Sie die Nähe zu Dauermagneten, Elektromagneten oder Eisenmasse, die zu starken Abänderungen des Magnetfelds führen.
