Masterkool i-Kool 35EX Installationsanleitung Seite 6

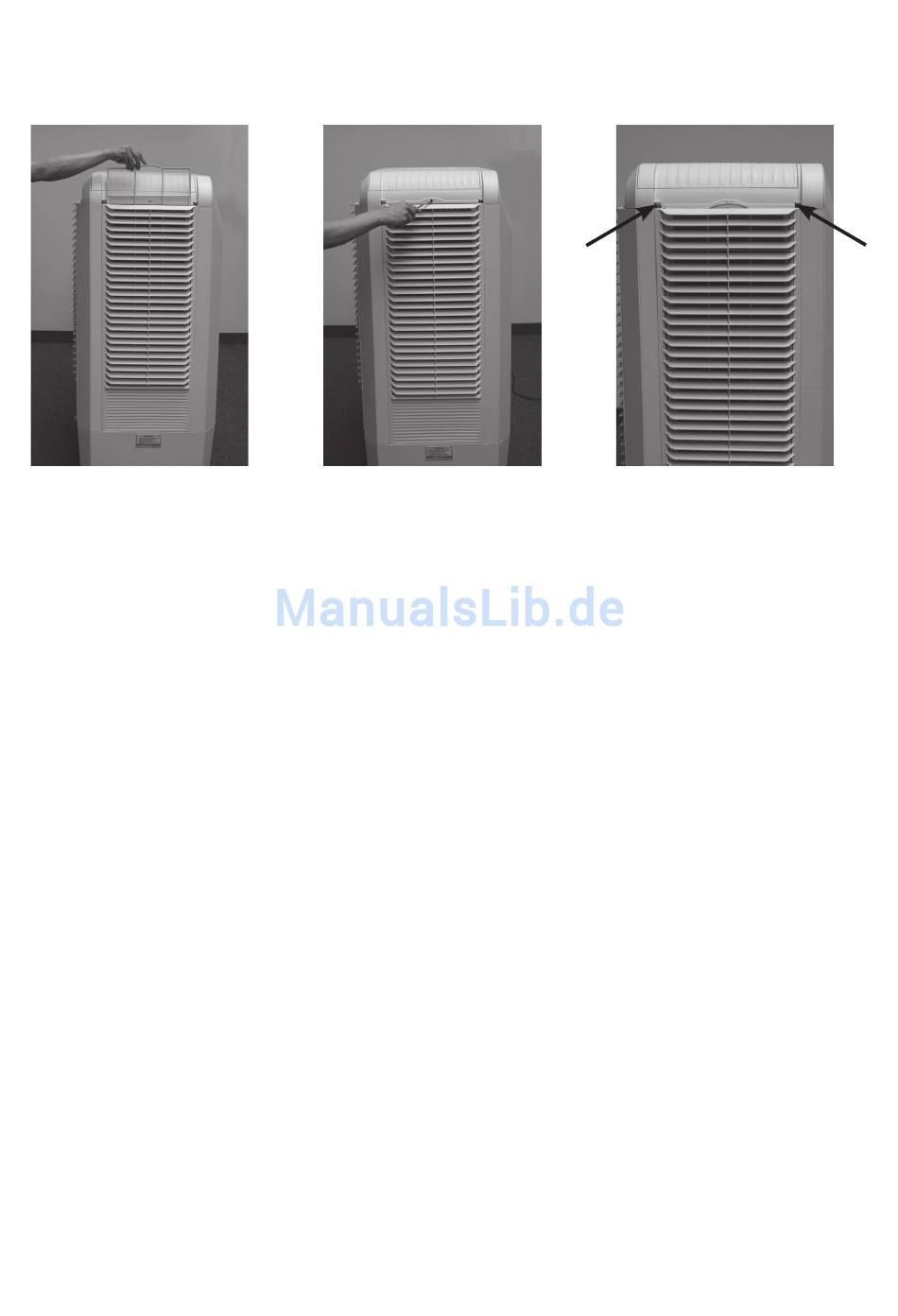

ENTFERNEN EINES SEITENTEILS ODER TEILS AN DER RÜCKSEITE
Abbildung 1
1. Entnehmen Sie das eingeschobene Gitter durch einfaches Herausziehen nach oben, Abb. 1
2. Entfernen Sie die Kreuzschrauben , Abb. 2
3. Drücken Sie die Kunststoffhebel rechts und links nach unten um die Abdeckung zu lösen, Abb. 3
4. Das komplette Seitenteil oder Teil an der Rückseite lässt sich nach oben herausziehen
5. Der Einbau erfolgt in umgekehrter Reihenfolge
1. Das Gerät muß abgeschaltet werden, wenn eine Wartung durchgeführt wird.
2. Wartungsintervall 1:
Reinigen der Kunststofffilter.
Entnehmen Sie die herausziehbaren Kunststofffilter seitlich und auf der Rückseite wie oben unter
Punkt 1 beschrieben. Zur Reinigung eignet sich klares Wasser und eine Bürste.
3. Wartungsintervall 2:
Reinigen Sie den Tank und bei Bedarf die Kühlpads.
Dazu werden die seitlichen und hinteren Abdeckungen entfernt, wie oben unter Punkt 2-4
beschrieben. Nun können Sie den Tank mit klarem Wasser reinigen. Nach Sichtprüfung bei Bedarf
die Kühlpads unter fließendem Wasser freispülen. Der Einbau der Abdeckungen erfolgt in
umgekehrter Reihnefolge.
4. Wartungsintervall 3:
Reinigung des Filterschwamms.
Nehmen Sie nun die obere Abdeckung durch entfernen der 4 Schrauben ab um den i-Kool von
oben zu öffnen. Entnehmen Sie das breite transparente Kunststoffteil. Entnehmen Sie den
Filterschwamm und reinigen Sie diesen vorsichtig unter fließendem Wasser.
4
Abbildung 2
WARTUNGSHINWEIS
Abbildung 3
