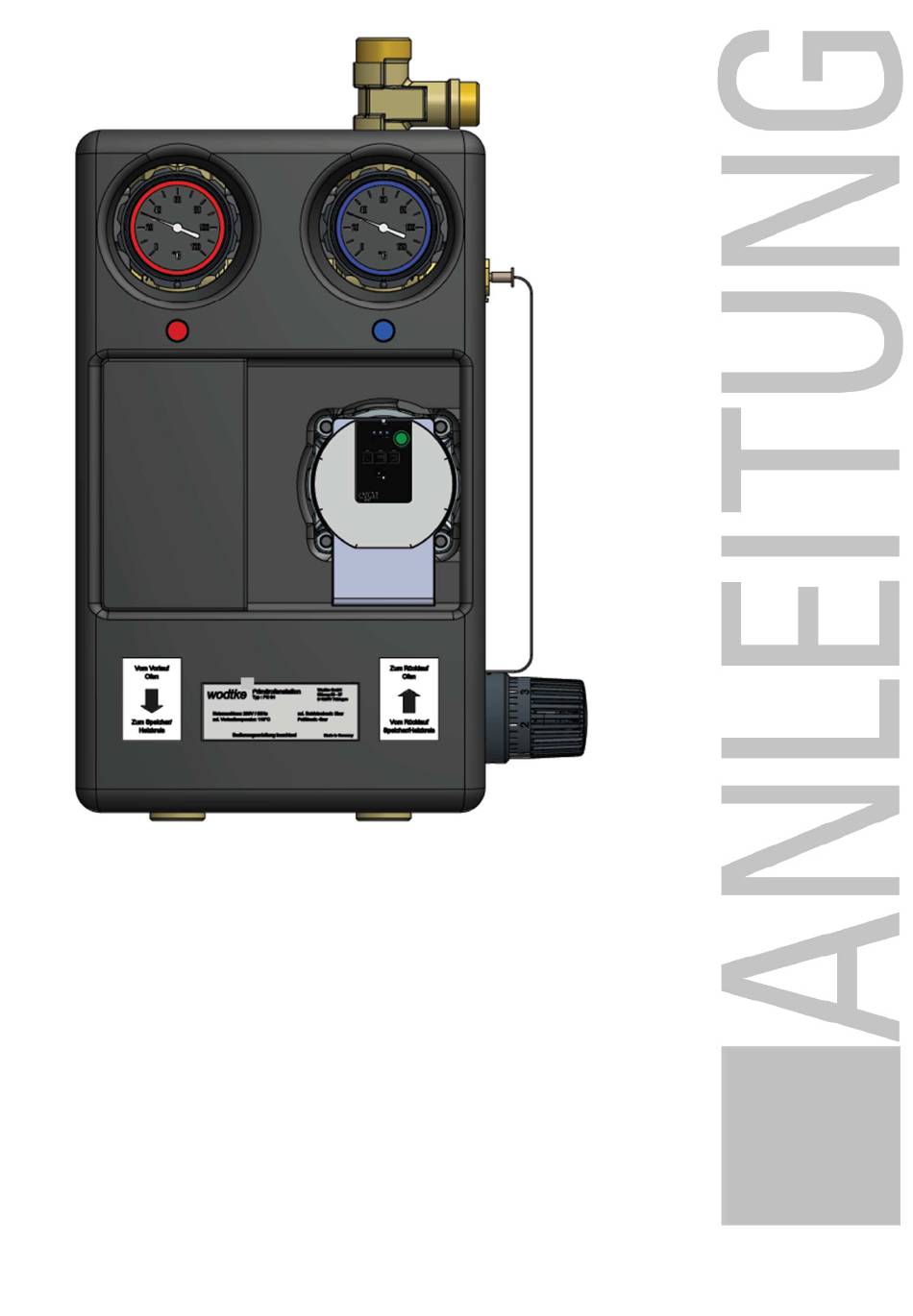

Pumpengruppe
PS 05
Anschlussgruppe für wodtke Waterplus Geräte
Wir freuen uns, dass Sie sich für unser Produkt entschieden haben.
Bitte lesen Sie vor Einbau und Inbetriebnahme der Pumpengruppe
wodtke
unbedingt die Anleitung! Diese enthält wichtige Hinweise! Bitte beachten
Sie auch die separate Bedienungsanleitung für das wodtke Waterplus
Gerät.
Ihre wodtke GmbH.
Inhaltsverzeichnis
Inhaltszusammenfassung für wodtke PS 05
- Seite 1 Wir freuen uns, dass Sie sich für unser Produkt entschieden haben. Bitte lesen Sie vor Einbau und Inbetriebnahme der Pumpengruppe wodtke unbedingt die Anleitung! Diese enthält wichtige Hinweise! Bitte beachten Sie auch die separate Bedienungsanleitung für das wodtke Waterplus Gerät. Ihre wodtke GmbH.
-
Seite 2: Inhaltsverzeichnis
Technische Daten ........................3 wodtke Pumpengruppe PS 05 ............................. 3 Funktionsbeschreibung ..............................3 Aufbau der Pumpengruppe PS 05 ....................4 Installation & Montage der Pumpengruppe PS 05 ..............5 Rücklaufanhebung ............................... 5 Ansteuerung der Umwälzpumpe ..........................5 Montage Isolationsschale/ Anschlussgruppe ......................5 Montage Ausdehnungsgefäß............................ -
Seite 3: Technische Daten
Einstellbereich des Temperaturreglers mit Tauchfühler 40° – 70 °C 55°C Sollwert für Rücklauftemperatur am Eintritt des Rücklaufes in das wodtke Waterplus Gerät Funktionsbeschreibung Die Pumpengruppe PS 05 enthält alle Bauteile, die für den hydraulischen Anschluss eines wodtke Waterplus Gerätes Heizsystem notwendig sind. -
Seite 4: Aufbau Der Pumpengruppe Ps 05
Mischventil mit An- schluss für Tempera- turregler zur Rück- laufanhebung Umwälzpumpe ca. 5 mm Vorlauf Rücklauf zum Speicher / vom Speicher / Heizkreis Heizkreis ca. 248 mm ca. 310 mm Abb. 1: Aufbau der Pumpengruppe PS 05 Anleitung_PS05_2021_10_08 Seite 4 von 8... -
Seite 5: Installation & Montage Der Pumpengruppe Ps 05
Abb. 3: Geklemmte Pumpengruppe Die Verbindungsleitungen zwischen dem wodtke Wa- terplus Gerät und der PS 05 sind aus diesem Grund zu Der Anschluss an das Rohrnetz erfolgt mit den beilie- isolieren, damit hierüber keine Wärmeabgabe erfolgt. genden 22er-Schneidringverschraubungen. Die vor- Bei Bedarf kann am Temperaturregler eine höhere... -
Seite 6: Hydraulischer Anschluss
Dieses Beispiel erhebt keinen Anspruch auf Vollständigkeit und ersetzt keine fachgerechte Planung und Montage. Alle Rechte und technische Änderungen vorbehalten. Alle relevanten technischen Regeln und sonstige Vorschriften / Vorgaben sind zu beachten. ** Bei wodtke Geräten mit Steuerung S1/S2 ist als Zubehör zusätzlich der Elektronik-Thermostat ET2 notwendig. Anleitung_PS05_2021_10_08... -
Seite 7: Rücklaufanhebung
Fühler nicht beschädigt wird! Die Rücklaufanhebung ist mit Hilfe eines manuel- len Temperaturreglers realisiert. Dieser Regler liegt der PS 05 als Zubehör bei und muss vor Inbetrieb- nahme, wie nachfolgend beschrieben, montiert werden. Montage des Temperaturreglers 1. Schutzkappe vom 3-Wegemischer abschrau- ben. -
Seite 8: Anschluss Der Umwälzpumpe
über die eingebauten Fühler die Leistung zurückregelt oder Sicherheitseinrichtungen ansprechen. wodtke GmbH • Rittweg 55-57 • D-72070 Tübingen-Hirschau • Tel. 07071/70030 • Fax 07071/70 03-50 info@wodtke.com • www.wodtke.com Alle Rechte und Änderungen vorbehalten. Für Druckfehler und Änderungen nach Drucklegung können wir leider keine Haftung übernehmen Stand 10/2021 Art.-Nr.
