PowMr POW-HVM3.5K-24V Benutzerhandbuch

Solar-wechselrichter-ladegerät
Vorschau anzeigen
1
Inhalt
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
Benutzerhandbuch
POW-HVM3.5K-24V
Inhaltsverzeichnis
loading

Verwandte Anleitungen für PowMr POW-HVM3.5K-24V

Inhaltszusammenfassung für PowMr POW-HVM3.5K-24V

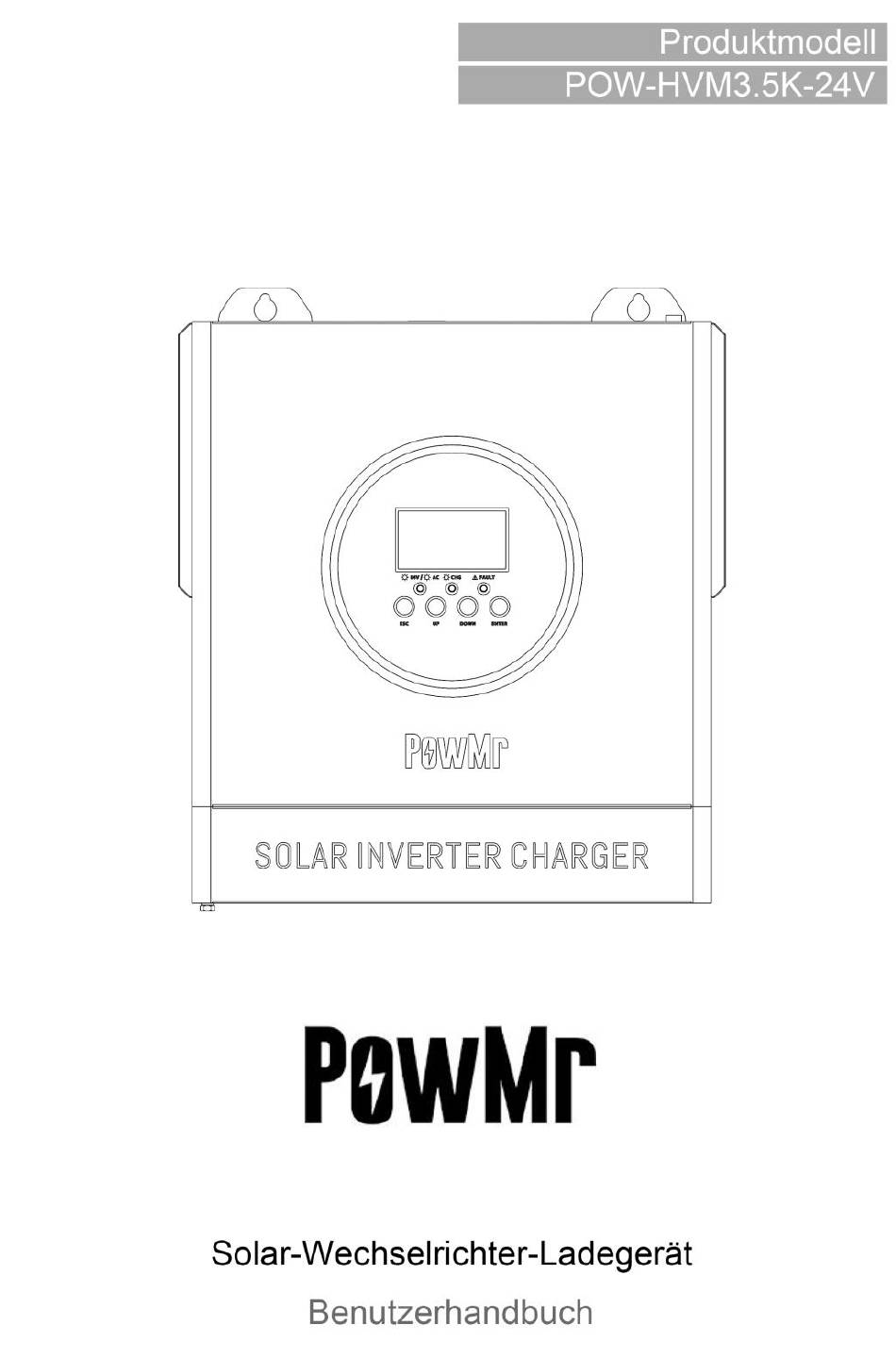

  • Seite 1 Benutzerhandbuch POW-HVM3.5K-24V...

  • Seite 2: Inhaltsverzeichnis

    Benutzerhandbuch POW-HVM3.5K-24V Inhaltsverzeichnis 1 ÜBER DIESEN HANDBUCH..........................1 1.1 Zweck ................................. 1 1.2 Geltungsbereich ............................1 2 SICHERHEITSANWEISUNGEN ........................2 3 PRODUKTÜBERSICHT ............................4 4 INSTALLATION ..............................5 4.1 Auspacken und Überprüfung ......................5 4.2 Vorbereitung ............................5 4.3 Montage des Geräts..........................5 4.4 Batterieanschluss ............................

  • Seite 3: Über Diesen Handbuch

    Benutzerhandbuch POW-HVM3.5K-24V 1 ÜBER DIESEN HANDBUCH 1.1 Zweck Dieses Handbuch beschreibt die Montage, Installation, Bedienung und Fehlersuche dieses Geräts. Bitte lesen Sie dieses Handbuch sorgfältig durch, bevor Sie mit der Installation und dem Betrieb beginnen. Bewahren Sie dieses Handbuch für zukünftige Referenz auf.

  • Seite 4: Sicherheitsanweisungen

    Benutzerhandbuch POW-HVM3.5K-24V 2 SICHERHEITSANWEISUNGEN WARNUNG: Dieses Kapitel enthält wichtige Sicherheits- und Betriebsanweisungen. Lesen und bewahren Sie dieses Handbuch für zukünftige Referenz auf. 1. Lesen Sie vor der Nutzung des Geräts alle Anweisungen und Warnhinweise auf dem Gerät, den Batterien und allen entsprechenden Abschnitten dieses Handbuchs.
  • Seite 5 Benutzerhandbuch POW-HVM3.5K-24V 12. VERMEIDEN SIE UNBEDINGT, dass AC-Ausgang und DC-Eingang kurzgeschlossen werden. Schließen Sie sich nicht an das Stromnetz an, wenn der DC-Eingang einen Kurzschluss aufweist. 13. Warnung!! Nur qualifizierte Servicetechniker können dieses Gerät warten. Wenn nach Befolgung der Fehlersuche-Tabelle weiterhin Fehler auftreten, senden Sie diesen Wechselrichter/Ladegerät bitte an den örtlichen Händler oder Servicezentrum zur Wartung...

  • Seite 6: Produktübersicht

    Benutzerhandbuch POW-HVM3.5K-24V 3 PRODUKTÜBERSICHT 1. LCD-Display 7. AC-Eingang 2. Statusanzeige 8. AC-Ausgang 3. Ladeanzeige 9. Batterieeingang 4. Fehleranzeige 10. PV-Eingang 5. Funktionsknöpfe 11. WIFI-Kommunikationsanschluss 6. Erdung 12. Ein-/Ausschalt...

  • Seite 7: Installation

    Benutzerhandbuch POW-HVM3.5K-24V 4 INSTALLATION 4.1 Auspacken und Überprüfung Vor der Installation bitte das Gerät überprüfen. Stellen Sie sicher, dass nichts im Paket beschädigt ist. Sie sollten folgende Teile im Paket erhalten haben: 1. Das Gerät x 1 3. AC-Anschluss (rot x 2 / schwarz x 2) 2.
  • Seite 8 Benutzerhandbuch POW-HVM3.5K-24V Installieren Sie die Einheit, indem Sie drei Schrauben eindrehen. Es wird empfohlen, M4- oder M5-Schrauben zu verwenden.

  • Seite 9: Batterieanschluss

    Benutzerhandbuch POW-HVM3.5K-24V 4.4 Batterieanschluss Empfohlenes Batteriekabel, Abisolierlänge (L2) und Verzinnungslänge (L1): Maximale Batterie Kabel Kabel Drehmoment Modell Stromstärke: kapazität: Größe mm² (mm) (mm) wert: 1500W- 100AH 6AWG 13,3 2~3 Nm 2500W- 100A 100AH 4AWG 21,15 2~3 Nm Andere 140A 100AH...
  • Seite 10 Benutzerhandbuch POW-HVM3.5K-24V sicher, dass die Polarität sowohl an der Batterie als auch am Wechselrichter/Ladegerät korrekt angeschlossen ist und dass die Batteriekabel fest am Batterieanschluss verschraubt sind. WARNUNG ⚫ Die Installation muss sorgfältig durchgef ührt werden, da hohe Batteriespannungen in Reihe geschaltet sind.

  • Seite 11: Ac-Eingangs-/Ausgangsanschluss

    Benutzerhandbuch POW-HVM3.5K-24V 4.5 AC-Eingangs-/Ausgangsanschluss Empfohlene Kabelanforderungen für AC-Leitungen Modell Cable Diameter Drehmomentwert: 1,5KW 12AWG 1,4~1,6Nm 2,5KW/3,5KW 10AWG 1,4~1,6Nm 5,5KW 8AWG 1,4~1,6Nm VORSICHT ⚫ Bevor Sie die Verbindung zur AC-Eingangsquelle herstellen, installieren Sie bitte einen separaten AC-Schutzschalter zwischen Wechselrichter und AC-Eingangsquelle. Dies stellt sicher, dass der Wechselrichter während der Wartung sicher getrennt werden kann und...
  • Seite 12 Benutzerhandbuch POW-HVM3.5K-24V →Erde (gelb-grün); L→Phase (braun oder schwarz); N→Neutralleiter (blau) WARNUNG ⚫ Stellen Sie sicher, dass die AC-Stromquelle getrennt ist, bevor Sie versuchen, sie fest an das Gerät anzuschließen. 4. F ü hren Sie dann die AC-Ausgangsdrähte entsprechend den auf der Anschlussklemme angegebenen Polaritäten ein und ziehen Sie die Anschluss-schrauben fest.

  • Seite 13: Pv-Anschluss

    Benutzerhandbuch POW-HVM3.5K-24V VORSICHT ⚫ Stellen Sie sicher, dass die AC-Leitungen mit der richtigen Polarität angeschlossen sind. Wenn L- und N-Leitungen vertauscht angeschlossen werden, kann es zu einem Kurzschluss im Netz kommen, wenn diese Wechselrichter im Parallelbetrieb arbeiten. ⚫ Geräte wie Klimaanlagen benötigen mindestens 2 bis 3 Minuten, um neu zu starten, da sie genügend Zeit benötigen, um das Kältemittelgas in den Schaltkreisen auszugleichen.
  • Seite 14 Benutzerhandbuch POW-HVM3.5K-24V 1. Die Leerlaufspannung (Voc) der PV-Module darf die maximale Leerlaufspannung des PV- Arrays des Wechselrichters nicht überschreiten. 2. Die Leerlaufspannung (Voc) der PV-Module sollte höher sein als die Mindestbatteriespannung. Solar-Lade-Modus WECHSELRICHTER-MODELL 1,5KW-3,5KW 5,5KW Max. PV-Array-Leerlaufspannung 500VDC PV-Array MPPT-Spannungsbereich...
  • Seite 15 Benutzerhandbuch POW-HVM3.5K-24V Menge Gesamtleistung Wechselrichter- SOLAREINGANG des Eingangs Modell Panels 1 Stück in Serie 1 Stück 550W 1,5KW-5,5KW 2 Stück in Serie 2 Stück 1150W 1,5KW-5,5KW Solarmodul- 3 Stück in Serie 3 Stück 1650W 1,5KW-5,5KW Spezifikationen 4 Stück in Serie 4 Stück...

  • Seite 16: Endmontage

    Benutzerhandbuch POW-HVM3.5K-24V 4.7 Endmontage Nachdem alle Verkabelungen angeschlossen sind, setzen Sie die Unterseite wieder auf und befestigen Sie sie mit zwei Schrauben, wie unten gezeigt.

  • Seite 17: Betrieb

    Benutzerhandbuch POW-HVM3.5K-24V 5 Betrieb 5.1 Ein-/Ausschalten Sobald die Einheit ordnungsgemäß installiert und die Batterien korrekt angeschlossen sind, drü cken Sie einfach den Ein/Aus-Schalter (der sich auf der Unterseite des Gehäuses befindet), um das Gerät einzuschalten. 5.2 Betriebs- und Anzeigepanel Das Betriebs- und Anzeigepanel, das in der folgenden Tabelle dargestellt ist, befindet sich auf der Vorderseite des Wechselrichters.

  • Seite 18: Funktionstasten

    Benutzerhandbuch POW-HVM3.5K-24V ➢ Funktionstasten Funktionstasten Beschreibung Um den Einstellmodus zu verlassen Um zur vorherigen Auswahl zurückzukehren DOWN Um zur nächsten Auswahl zu wechseln Um die Auswahl im Einstellmodus zu bestätigen oder in den Einstellmodus WNTER einzugehen ➢ LED-Anzeige LED-Anzeige Nachrichten...

  • Seite 19: Lcd-Einstellungen

    Benutzerhandbuch POW-HVM3.5K-24V 5.3 LCD-Einstellungen Nachdem Sie die ENTER-Taste 3 Sekunden lang gedrückt gehalten haben, wechselt das Gerät in den Einstellmodus. Drücken Sie die Tasten „UP“ oder „DOWN“, um die Einstellprogramme auszuwählen. Drücken Sie anschließend die ENTER-Taste, um die Auswahl zu bestätigen, oder die ESC-Taste, um zu verlassen.
  • Seite 20 Benutzerhandbuch POW-HVM3.5K-24V gleichzeitig versorgen. Der Netzstrom wird die Lasten nur dann versorgen, wenn die Batteriespannung auf die Warnschwelle oder den Einstellpunkt in Programm 12 sinkt. Solarenergie wird zuerst zum Aufladen verwendet und anschließend zur Versorgung der SUB-Priorität Lasten. Wenn die Solarenergie...
  • Seite 21 Benutzerhandbuch POW-HVM3.5K-24V Haushaltsgeräte Falls ausgewählt, liegt der (Standard) akzeptable AC- Eingangsspannungsbereich zwischen 90 und 280 VAC. Falls ausgewählt, liegt der akzeptable AC- Eingangsspannungsbereich zwischen 170 und 280 VAC. AC-Eingangs- Falls ausgewählt, liegt der spannungsbereich akzeptable AC- Eingangsspannungsbereich Generator zwischen 90 und 280 VAC und ist mit Generatoren kompatibel.
  • Seite 22 Benutzerhandbuch POW-HVM3.5K-24V Neustart deaktiviert. Neustart aktiviert (Standard). Automatischer Neustart bei Überlast. Neustart deaktiviert. Neustart aktiviert (Standard). Automatischer Neustart bei Übertemperatur. 220V 230V(Standard) Ausgangsspannung. 50Hz(Standard) 60Hz Ausgangsfrequenz. Auto-Bypass Bei Auswahl von „Auto Manuell (Standard) Automatisch “ wird das System automatisch umgangen,...
  • Seite 23 Benutzerhandbuch POW-HVM3.5K-24V der Wert von Programm 13, und der minimale Einstellwert muss größer sein als der Wert von 29. 12V-Modelle: 11,5V (Standard) Der Einstellbereich reicht von 11,0V bis 14,3V für das 12V- Modell, aber der maximale Einstellwert muss kleiner sein als der Wert von Programm 13, und der minimale Einstellwert muss größer sein als der Wert von 29.
  • Seite 24 Benutzerhandbuch POW-HVM3.5K-24V Solar und Netz Solarenergie und Netzstrom (Standard) werden die Batterie gleichzeitig aufladen. Solarenergie wird die einzige Nur Solar Ladequelle sein, unabhängig davon, ob Netzstrom verfügbar ist oder nicht. Wenn dieser Wechselrichter/ Ladegerät im Batteriebetrieb arbeitet, kann nur Solarenergie die Batterie laden.
  • Seite 25 Benutzerhandbuch POW-HVM3.5K-24V Auf dem neuesten Wenn ausgewählt, bleibt der Bildschirm bleiben Bildschirm auf dem zuletzt vom Benutzer ausgewählten Bildschirm. Hintergrundbeleuchtung Hintergrundbeleuchtung aus ein (Standard) Hintergrund- beleuchtungs- steuerung Überlast-Bypass: Wenn Bypass deaktivieren Bypass aktivieren (Standard) aktiviert, wechselt das Gerät bei Überlast im Batteriebetrieb in den Netzmodus.
  • Seite 26 Benutzerhandbuch POW-HVM3.5K-24V Incrementierung jedes Klicks beträgt 0,1V. Die niedrige DC- Abschaltspannung wird auf den Einstellwert festgelegt, unabhängig davon, welcher Prozentsatz der Last angeschlossen ist. 12V-Modelle Standard-Einstellung: 10,5V Einstellbereich von 10,0V bis 13,5V 24V-Modelle Standard-Einstellung: 21,0V Einstellbereich von 20,0V bis 27,0V...
  • Seite 27 Benutzerhandbuch POW-HVM3.5K-24V 48V-Modelle Standard-Einstellung: 58,4V. Einstellbereich von Erhaltungsladespannung bis 62V. Die Incrementierung jedes Klicks beträgt 0,1V. 60 Minuten (Standard) Der Einstellbereich reicht von 0 Batterieausgleichszeit Minuten bis 900 Minuten. 120 Minuten (Standard) Der Einstellbereich reicht von 0 Batterieausgleichs- Zeitüberschreitung Minuten bis 900 Minuten.
  • Seite 28 Benutzerhandbuch POW-HVM3.5K-24V Batterie automatisch aktivieren möchten, müssen Sie das Gerät neu starten. Manuelle Aktivierung für Standardmäßig: Aktivierung Lithium-Batterien. deaktivieren Hinweis: Diese Funktion ist nur für Wenn in Programm 05 „LIB“ als Modelle verfügbar, die Lithium-Batterie ausgewählt die Aktivierung von wird und die Batterie nicht Lithium-Batterien unterst erkannt wird, können Sie, wenn...

  • Seite 29: Batterieausgleich

    Benutzerhandbuch POW-HVM3.5K-24V 6 Batterieausgleich Die Ausgleichsfunktion wird in den Ladecontroller integriert. Sie kehrt die negativen chemischen Effekte wie Schichtung um, bei der die Säurekonzentration am Boden der Batterie höher ist als am oberen Ende. Der Ausgleich hilft auch dabei, Sulfatkristalle zu entfernen, die sich möglicherweise auf den Platten gebildet haben.
  • Seite 30 Benutzerhandbuch POW-HVM3.5K-24V eine Konstantspannungsregelung angewendet, Batteriespannung Gleichstellungs-Spannungswert zu halten. Die Batterie bleibt in der Gleichstellungsphase, bis die eingestellte Gleichstellungszeit erreicht ist. Wenn jedoch in der Gleichstellungsphase die eingestellte Gleichstellungszeit abgelaufen ist und die Batteriespannung den Gleichstellungs-Spannungswert nicht erreicht hat, wird der Ladecontroller die Gleichstellungszeit verlängern, bis die Batteriespannung den Gleichstellungs-...

  • Seite 31: Einstellung Für Lithium-Batterie

    Benutzerhandbuch POW-HVM3.5K-24V 7 EINSTELLUNG FÜR LITHIUM-BATTERIE 7.1 Einstellung für Lithium-Batterien ohne Kommunikation Diese Empfehlung gilt f ü r die Anwendung von Lithium-Batterien und zur Vermeidung der Schutzmaßnahmen des Lithium-Batterie-BMS ohne Kommunikation. Bitte f ü hren Sie die folgenden Einstellungen durch: 1.
  • Seite 32 Benutzerhandbuch POW-HVM3.5K-24V 3. Stellen Sie die C. V .-Spannung auf die maximale Ladespannung des BMS minus 0,5 V ein. Wenn „ Selbstdefiniert “ in Programm 5 ausgewählt ist, kann dieses Programm eingerichtet werden. eingestellte Wert muss jedoch mindestens den Wert von Programm 27 erreichen.
  • Seite 33 Benutzerhandbuch POW-HVM3.5K-24V eingestellten Wert fixiert, unabhängig vom Prozentsatz der angeschlossenen Last. 12V-Modelle: Standardmäßig 10,5 V Einstellbereich von 10,0 V bis 13,5 V 24V-Modelle: Standardmäßig 21,0 V Einstellbereich von 20,0 V bis 27,0 V 48V-Modelle: Standardmäßig 42,0 V Einstellbereich von 40,0 V bis 54,0 V 6.
  • Seite 34 Benutzerhandbuch POW-HVM3.5K-24V das 24V-Modell, jedoch muss der maximale Einstellwert kleiner sein als der Wert von Programm 13. 12V-Modelle: 11,5 V (Standard) Der Einstellbereich reicht von 11,0 V bis 14,3 V für das 12V-Modell, jedoch muss der maximale Einstellwert kleiner sein als der Wert von Programm 13.

  • Seite 35: Fehlerreferenzcode

    Benutzerhandbuch POW-HVM3.5K-24V 7.2 Fehlerreferenzcode Fehlerreferenzcode Fehlerereignis Symbol aktiviert Übertemperatur des Wechselrichtermoduls Übertemperatur des DC/DC-Moduls Batteriespannung ist zu hoch Übertemperatur des PV-Moduls Ausgang kurzgeschlossen Ausgangsspannung ist zu hoch Überlastung Timeout Busspannung ist zu hoch Bus-Softstart fehlgeschlagen PV-Überstrom PV-Überspannung DC/DC-Überstrom Überstrom oder Überspannung Busspannung ist zu niedrig Wechselrichterfehler (Selbstprüfung)

  • Seite 36: Warnanzeige

    Benutzerhandbuch POW-HVM3.5K-24V 7.3 Warnanzeige Symbol Warncode Warnereignis Akustisches Signal blinkend Temperatur ist zu hoch Drei Pieptöne pro Sekunde Niedrige Batteriespannung Ein Piepton pro Sekunde Ein Piepton alle 0,5 Überlastung Sekunden Ausgangsleistung wird Zwei Pieptöne alle 3 reduziert Sekunden Lüfter blockiert Kein Signal Zwei Pieptöne alle 3...

  • Seite 37: Spezifikationen

    Benutzerhandbuch POW-HVM3.5K-24V 8 SPEZIFIKATIONEN 8.1 Tabelle 1: Spezifikationen für den Netzbetrieb WECHSELRICHTERMODELL 2,5KW 3,5KW 5,5KW Eingangs-Spannungswellenform Sinusoidal (Netzstrom oder Generator) Nenn-Eingangsspannung 230Vac 170 Vac±7 V (USV) Niedrig-Verlust-Spannung 90 Vac±7 V (Haushaltsgeräte) Niedrig-Verlust- 180 Vac±7 V (USV) Rückspannungswert 100 Vac±7 V (Haushaltsgeräte) Hoch-Verlust-Spannung 280 Vac±7 V...
  • Seite 38 Benutzerhandbuch POW-HVM3.5K-24V 8.2 Tabelle 2: Spezifikationen für den Wechselrichterbetrieb WECHSELRICHTERMODELL 2,5KW 3,5KW 5,5KW Nenn-Ausgangsleistung 2,5KVA/2,5KW 3,5KVA/3,5KW 5,5KVA/5,5KW Ausgangsspannungswellenform Reine Sinuswelle Ausgangsspannungsregelung 230 Vac±5% Ausgangsfrequenz 50Hz oder 60Hz Maximale Effizienz Überspannungskapazität 2-fache Nennleistung für 5 Sekunden Nenn-DC-Eingangsspannung 24Vdc 48Vdc Kaltstartspannung 23,0Vdc...
  • Seite 39 Benutzerhandbuch POW-HVM3.5K-24V 8.3 Tabelle 3: Spezifikationen für den Lademodus Netz-Lademodus WECHSELRICHTERMODELL 2,5KW 3,5KW 5,5KW Maximaler Ladestrom (PV+AC) 100Amp 100Amp 100Amp (@ VI/P=230 Vac) Maximaler Ladestrom (AC) 60Amp (@ VI/P=230 Vac) Flutungsbatterie 29,2Vdc 58,4Vdc Bulk- AGM / Ladespannung 28,2Vdc 56,4Vdc Gel-Batterie...
  • Seite 40 Benutzerhandbuch POW-HVM3.5K-24V 8.4 Tabelle 4: Allgemeine Spezifikationen WECHSELRICHTERMODELL 2,5KW 3,5KW 5,5KW Betriebstemperaturbereich -10℃~55℃ Lagertemperatur -15℃~60℃ 5% bis 95% relative Luftfeuchtigkeit Luftfeuchtigkeit (nicht kondensierend) Abmessungen (D*W*H) 330x278x98mm 438x295x105mm Nettogewicht 4,4kg 8,2kg...

  • Seite 41: Fehlersuche

    Benutzerhandbuch POW-HVM3.5K-24V 9 FEHLERSUCHE Erklärung / Mögliche Problem LCD/LED/Signalton Was tun Ursache Einheit schaltet LCD/LEDs und sich während Signalton sind 3 Die Batteriespannung 1. Batterie aufladen. Sekunden lang aktiv Startvorgangs ist zu niedrig. 2. Batterie ersetzen. und schalten sich automatisch dann vollständig aus.
  • Seite 42 Benutzerhandbuch POW-HVM3.5K-24V wiederholt ein- ausgeschaltet. Überlastfehler. Der Reduzieren Sie die Wechselrichter ist um Fehlercode 07 angeschlossene Last, indem 110% überlastet und Sie einige Geräte ausschalten. die Zeit ist abgelaufen. Überprüfen Sie, ob die Verkabelung richtig Ausgang Fehlercode 05 angeschlossen ist, und kurzgeschlossen.
  • Seite 43 Benutzerhandbuch POW-HVM3.5K-24V...
