Explosionsansicht - Chm Jet Serie Bedienungsanleitung

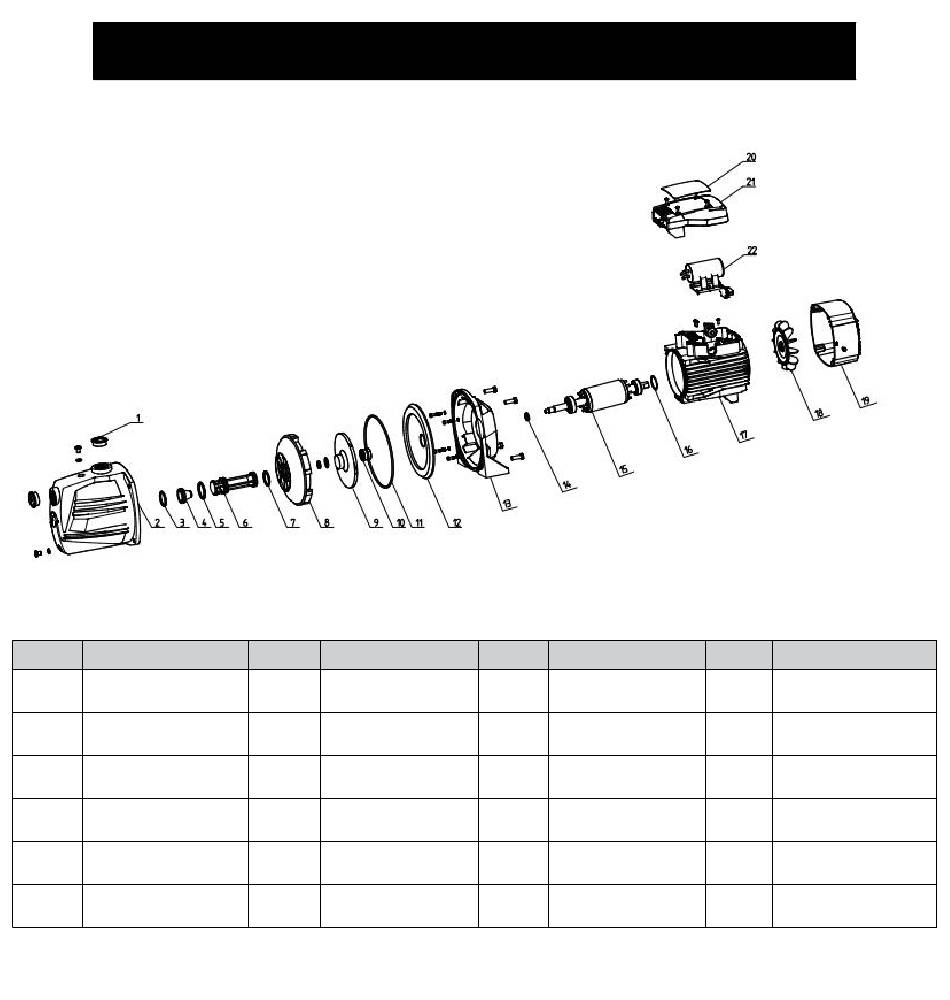

PRODUKTSTRUKTUR
Nr. Artikel
1 Staubschutzabdeckung
2 Pumpengehäuse
3 O-Ring
4 Düse
5 O-Ring
6 Laufradgehäuse
Nr. Artikel
7 O-Ring
8 Auslassabdeckung
9 Laufrad
10 Gleitringdichtung
11 O-Ring
12 Halterungsabdeckung
Nr. Artikel
13 Halterung
14 Öldichtung
15 Rotor
16 Wellenscheibe
17 Motor
18 Lüfter
Nr. Artikel
19 Lüfterabdeckung
20 Typenschild
21 Klemmenkastendeckel
22 Kondensator
23
24
