Vision Engineering MANTIS IOTA Benutzerhandbuch Seite 29

BENUTZERHANDBUCH
MONTAGE

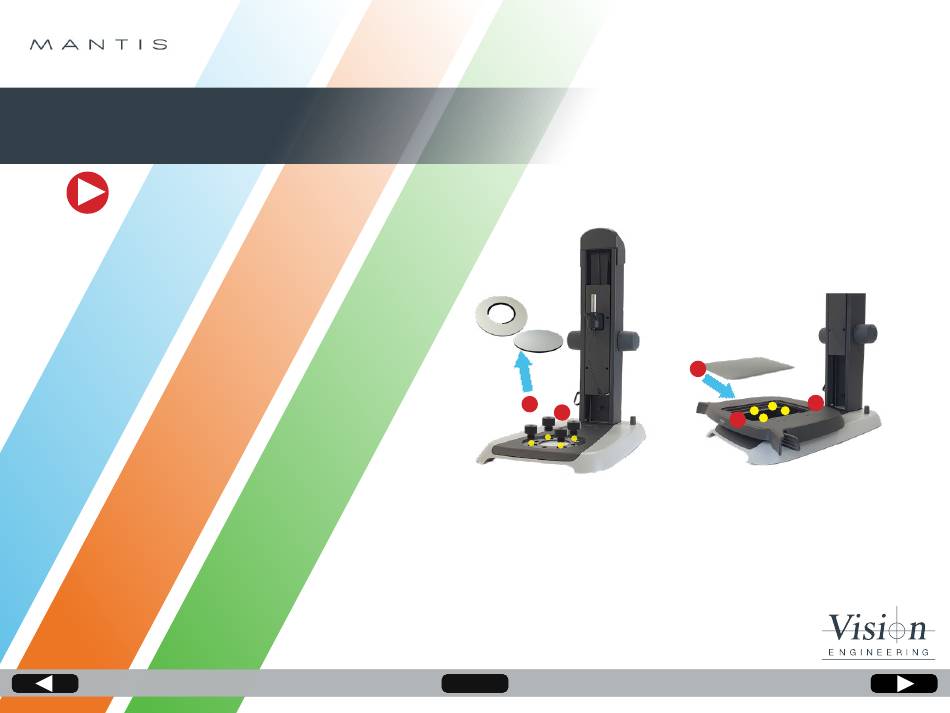

PILOT VERSCHIEBETISCH
1
2
1. Entfernen Sie den Objektträger oder die Abdeckplatte von Ihrem
Stativ.
2. Schrauben Sie die Abstandsbuchsen in die Bohrungen des Stativs.
3. Richten Sie den Verschiebetisch (ohne Objektglas) so aus, dass die
Durchgangsbohrungen mit den Abstandsbuchsen übereinstimmen.
4. Fixieren Sie die 4 Schrauben mit dem mitgelieferten Werkzeug, um
den Tisch zu befestigen.
5. Setzen Sie das Objektglas auf wieder auf den Verschiebetisch, so dass
es bündig mit der Oberfläche abschließt.
INHALT
29
PILOT VERSCHIEBETISCH
5
4
3
