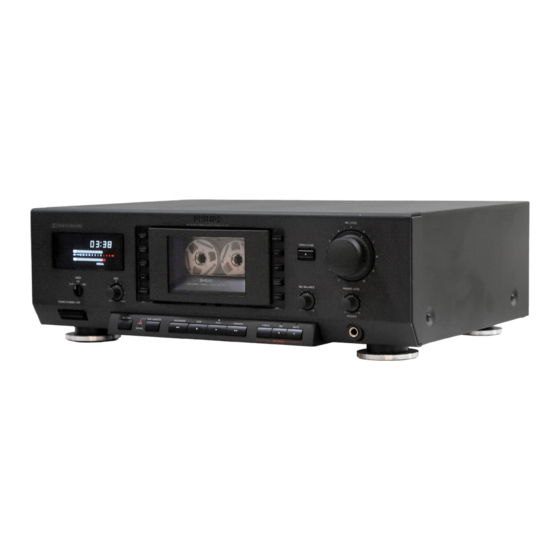

PHILIPS FC 950
Vielen Dank dafür, dass Sie sich für das Philips FC950 Stereo-Kassettendeck entschieden haben.
Der FC950, ein Modell aus der neuen Philips 900-Serie, vereint eine überragende Aufnahme- und
Wiedergabequalität mit einem hohen Maß an Benutzerfreundlichkeit.
Die Aufnahme- und Wiedergabequalität liegen dem hoch entwickelten Drei-Kopf-Konzept zugrunde,
das unterstützt wird durch Merkmale wie:
Dolby, -B/C,-Rauschunterdrückung und schaltbares MPX-Filter.
Dolby, HX-Pro,-Headroom Extension System.
CD - Syncro - Dubbing-Funktion.
ESI-Bus-Anschlüsse fürvollständige Integration in ESI-fern- gesteuerte 900-HiFi-Systeme
von Philips.
Bitte studieren Sie diese Bedienungsanleitung sorgfältig, bevor Sie versuchen, das Gerät
anzuschließen oder zu bedienen.
Diese Bedienungsanleitung ist in fünf Abschnitte unterteilt:
Installation:
Bedienung:
Zusätzliche Funktionen: in diesem Abschnitt werden weitere Einzelheiten zur Bedienung,
Systemfunktionen:
Allgemeine Angaben:
in diesem Abschnitt werden die Anschlussmöglichkeiten beschrieben.
in diesem Abschnitt werden die Grundfunktionen der Bedienungselemente
beschrieben.
einschließlich Sonderfunktionen beschrieben.
in diesem Abschnitt werden die Funktionen und Vorteile der Enhanced
System Intelligence- Funktion beschrieben.
Dieser Abschnitt enthält Wartungs- und Pflegeanweisungen
sowie technische Daten.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Philips FC 950
Inhaltszusammenfassung für Philips FC 950
- Seite 1 PHILIPS FC 950 Vielen Dank dafür, dass Sie sich für das Philips FC950 Stereo-Kassettendeck entschieden haben. Der FC950, ein Modell aus der neuen Philips 900-Serie, vereint eine überragende Aufnahme- und Wiedergabequalität mit einem hohen Maß an Benutzerfreundlichkeit. Die Aufnahme- und Wiedergabequalität liegen dem hoch entwickelten Drei-Kopf-Konzept zugrunde, das unterstützt wird durch Merkmale wie:...
-
Seite 2: Installation
– Links / rot - Rechts ESI-BUS (Enhanced System Intelligence) Fernbedienungs-Ein-/Ausgangsbuchsen zum Anschluss des Geräts beim der Integration in ein HiFi-System mit ESI- Bus - Anschlüssen (Philips 900-Serie). Die ESI-Ausgangsbuchse mit der Eingangsbuchse des mit dem ESI- Fernbedienungssystem ausgestatteten externen Geräts verbinden. Orange Spannungswählschalter 115 V./230 V. - Seite 3 BEDIENELEMENTE (Siehe Bild - Front ) Von links nach rechts POWER ON/OFF: Zum Ein- und Ausschalten des Cassettendecks. TIMER: Mit Hilfe dieses Schalters lässt sich das Gerät auf Aufnahme oder Wiedergabe voreinstellen, so dass die Anlage mit Hilfe eines Timers gesteuert werden kann.
-
Seite 4: Bedienung
BEDIENUNG EIN-/ AUSSCHALTEN DES GERÄTS. (POWER ON/OFF): Taste, POWER ON/OFF, (1); drücken, um das Gerät einzuschalten. Zum Ausschalten des Geräts Taste, POWER ON/OFF, erneut drücken. Wenn das Gerät an die Wechselspannungsanschlüsse, (A C MAINS OUTLETS), des Verstärkers angeschlossen worden ist, wird die Netzspannung automatisch ausgeschaltet, sobald der Verstärker ausgeschaltet wird. -
Seite 5: Zusätzliche Funktionen
ZUSÄTZLICHE FUNKTIONEN: TAPE MONITOR: Taste TAPE MONITOR, 28, während der Aufnahme oder bei der Aussteuerung des Aufnahmepegels drücken. Die Anzeige SOURCE leuchtet auf. Beim Aussteuern des Aufnahmepegels lässt sich die aufzuzeichnende Tonquelle abhören. Während der Aufnahme lässt sich die Tonquelle abhören, wenn der Schalter auf SOURCE gestellt wird;... - Seite 6 ZUSÄTZLICHE FUNKTIONEN (Fortsetzung) ZÄHLWERK: Betriebsart des Zählwerks (Counter mode): Mit Hilfe der Taste COUNTER MODE, 7, lässt sich die Betriebsart des Zählwerks im Display wählen. Bei jedem Tastendruck schaltet das Display zwischen Normalbetrieb und Zeitanzeige um. Rückstellen des Zählwerks. (Counter reset): Durch Drücken der Taste COUNTER RESET, 5, wird das Zählwerk im Display auf "0000"...
- Seite 7 Durch den Anschluss eines Timers an das Cassettendeck lassen sich Aufnahme oder Wiedergabe automatisch starten oder stoppen. Wenn der Tuner des Philips 900 Systems mit einem Timer ausgestattet ist (z.B. FT930), prüfen Sie nach, ob die ESI- BUS-Verbindungen hergestellt worden sind.
-
Seite 8: Allgemeine Angaben
SYSTEMFUNKTIONEN (Fortsetzung) FERNBEDIENUNG: Die folgenden Funktionen des Cassettendecks können über die Systemfernbedienung (Philips 900 Serie) ferngesteuert werden (wenn die richtigen ESI-BUS-Verbindungen hergestellt worden sind): TAPE: QuellenWahl. >>: Schnellauf des Bandes in Laufrichtung. <<: Schnellauf des Bandes in entgegengesetzte Richtung. PLAY: Starten der Wiedergabe. -
Seite 9: Technische Daten
TECHNISCHE DATEN: (Änderungen vorbehalten). Antriebssystem: Solenoidelektronik Cassettensystem: Compact Cassette. Motortyp:..... DC/DC Servo. Bandlaufgeschwindigkeit: ... 4,76 cm/Sekunde. Geschwindigkeitstoleranz (max. Abw. von Sollgeschw.): 1,5%. Gleichlaufschwankungen: < 0,06% WRMS. TONKÖPFE: long-life Aufnahme- und Wiedergabeköpfe und Ferrit-Löschköpfe mit doppeltem Luftspalt. Frequenzgang nach: NAB. für Metal-Cassetten Typ 4: 35 - 18000 Hz.
