DRUCKLUFTVERSORGUNG

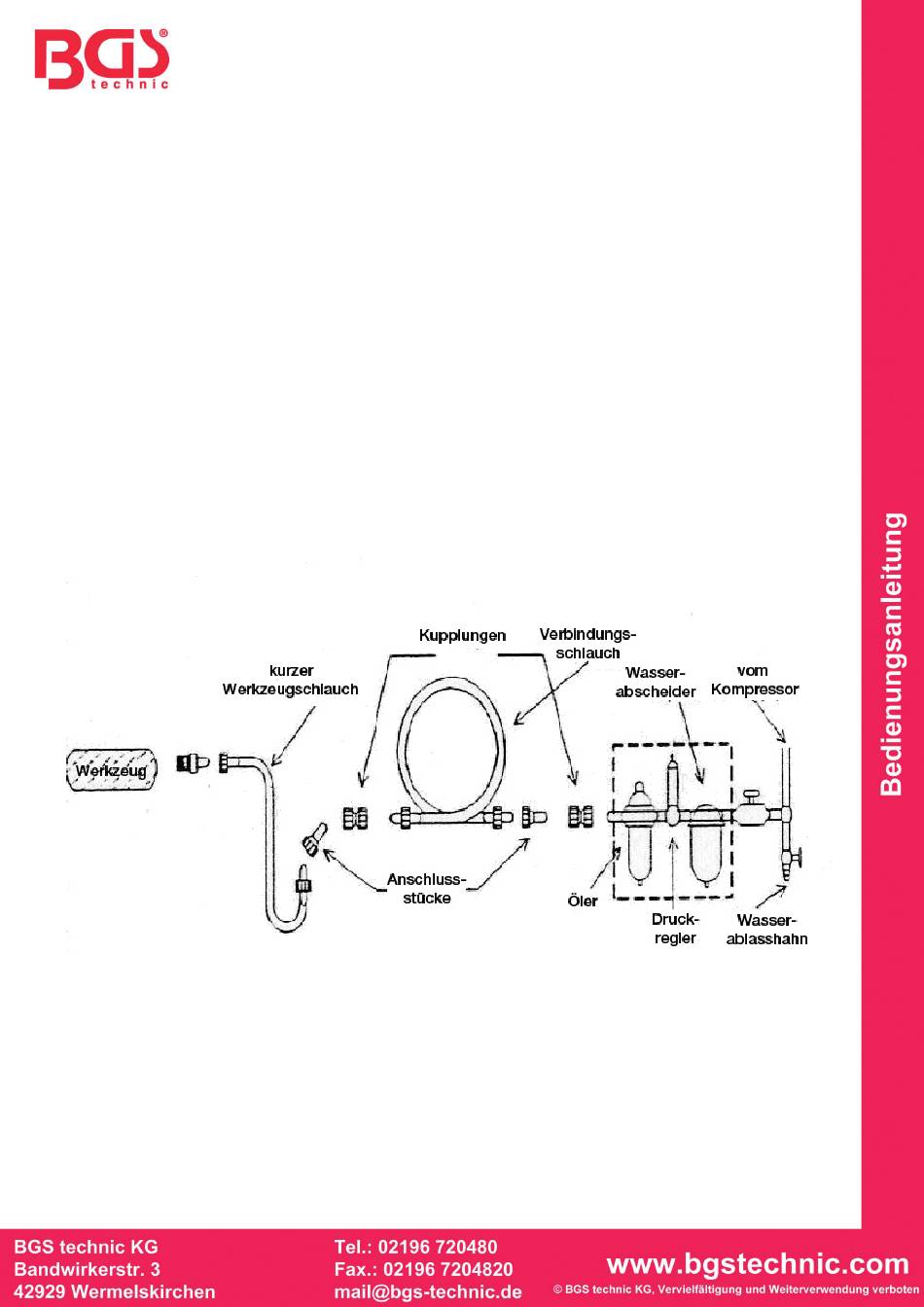

Bitte orientieren Sie sich an der unten abgebildeten Darstellung:
1. Stellen Sie fest. dass der verwendete Kompressor den notwendigen Luftdruck erzeugt.
2. Das Gerät sollte in der .Off-Stellung sein, wenn Sie es mit der Druckluftversorgung verbinden,
3. Betreiben Sie das Werkzeug mit einem Luftdruck von 6,3 Bar. Ein zu hoher Druck oder unsaubere
Druckluft verkürzen die Lebenserwartung Ihres Werkzeugs und kann zu gefährliche Situationen
hervorrufen.
4. Lassen Sie täglich die gesammelte Luftfeuchtigkeit aus Ihrem Luftdrucktank ab sowie aus Ihren
Druckluftleitungen ab. Feuchtigkeit in Ihrem Druckluftsystem kann in Ihr Werkzeug eindringen und die
korrekte Funktionsweise empfindlich beeinträchtigen.
5. Säubern Sie die Luftfilterkartusche wöchentlich. Der empfohlene Systemaufbau ist am Ende dieser
Seite abgebildet.
6. Bei der Benutzung von überdurchschnittlich langen Druckluftleitungen (über 8m), sollte der damit
zusammenhängende Druckverlust durch entsprechende Einstellung am Druckregler ausgeglichen
werden. Die Leitung sollte einen min. Innendurchmesser von 6,3 mm und entsprechend großen
Anschlussstutzen haben. Die beste Leistung erzielen Sie jedoch bei einem Innendurchmesser von
9,5 mm.
7. Verwenden Sie passende Leitungen und Anschlussstücke. Wir raten von Schnellkupplungen direkt
am Werkzeug ab, da diese aufgrund von Vibrationen Fehlfunktionen erzeugen. Installieren Sie
stattdessen ein kurzes Schlauchstück fest am Gerat und verbinden dieses mit einer Schnellkupplung
an der Schlauchangel der Druckluftversorgung.
8. Prüfen Sie alle Leitungen vor jeder Verwendung auf Abnutzungserscheinungen . Vergewissern Sie
sich von der sicheren Funktion aller Verbindungen. Lassen Sie täglich die Feuchtigkeit aus Ihrem
Kompressor und allen Druckluftleitungen ab, da diese sonst in das Werkzeug eintreten und dieses
beschädigen kann.
SPEZIFIKATION
Aufnahme:
Luftverbrauch:
Max. Drehzahl:
Arbeitsluftdruck:
Druckluftanschluss:
Schlauchdurchmesser: 10 mm (3/8") (Innen)
Länge:
Gewicht:
Geräuschentwicklung: LpA: 88 dB(A) / KpA: 3 dB(A)
Vibration:
6,3 mm (1/4")
128 L/min
22000 U/min
6,3 Bar
1/4"
170 mm
0,6 Kg
LwA: 99 dB(A) / KwA: 3 dB(A)
ahd = 2,9 m/s² / K = 1,5 m/s²
