Installation des Außengeräts

Freistehende Aufstellung

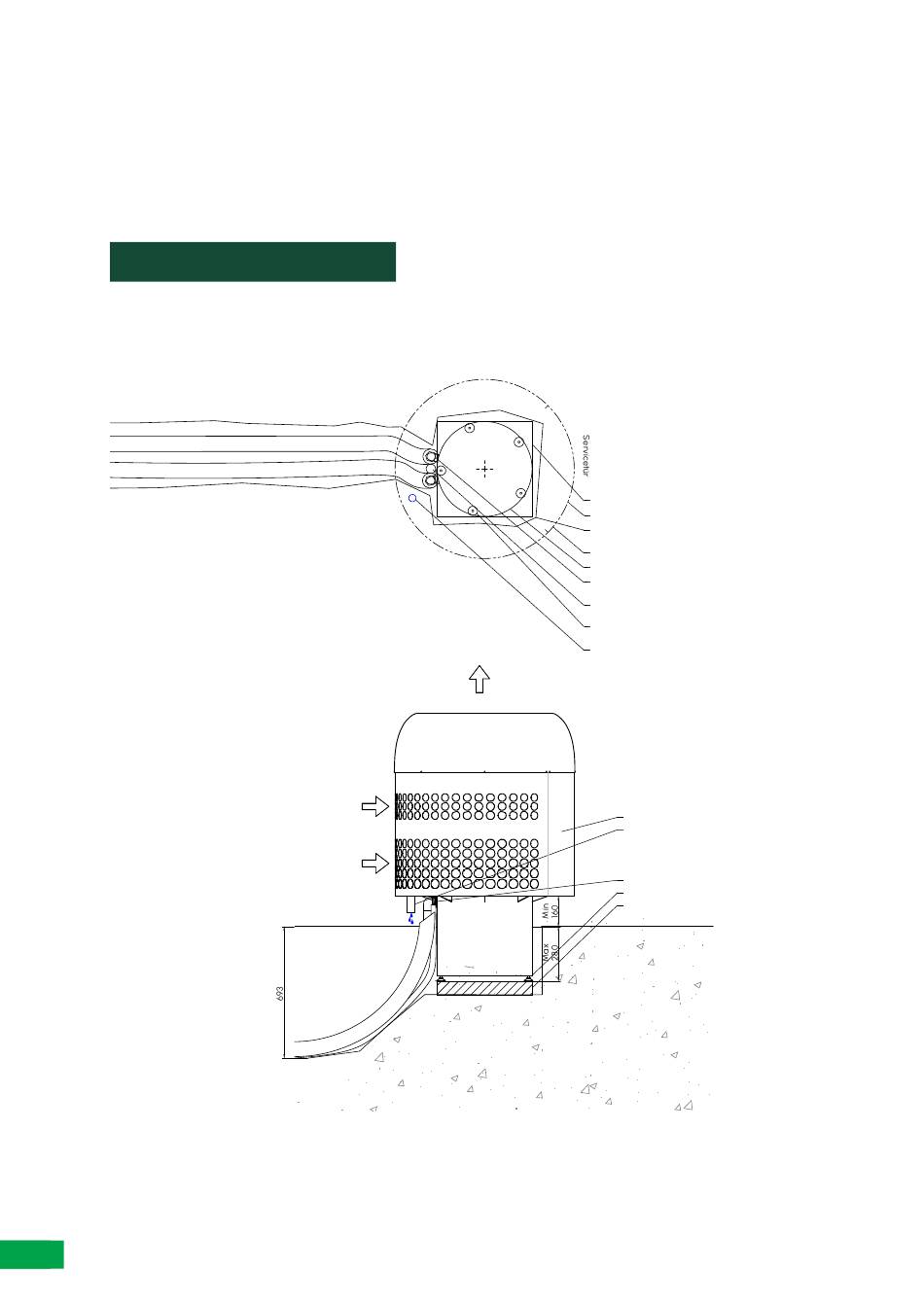

Ausheben eines Grabens für Heizungsrohre
12
Luftrückführung
Luftansaugung
Gartenfliese 50 x 50 x ~6 cm
Servicetür in der Außenverkleidung
Beim Eingraben des Kompressors muss die Oberkante des
Fundaments 25 cm tief ausgehoben werden .
Außenverkleidung
Kompressorgehäuse (unten) Ø 500 mm
Fernwärmerohre, flexible Verbindung und
Biegungen - müssen isoliert sein
Ø48 Loch für die Einführung der Stromversorgung in den Kabelkanal
5 x verstellbare Kunststofffüße Ø45 mm
Ø40 Abflussrohr unter der Auffangschale
Servicetür
Ø40 Abflussrohr unter der Auffangschale
Zentralheizung V/R
Kabelkanal Ø40 für 3 Drähte vom Innengerät/Regelung
Gartenfliese 50 x 50 x ~6 cm
