Fnirsi HS-01 Benutzerhandbuch
Elektrisch programmierbarer mikrolötkolben mit smart-display
Verwandte Anleitungen für Fnirsi HS-01
Inhaltszusammenfassung für Fnirsi HS-01

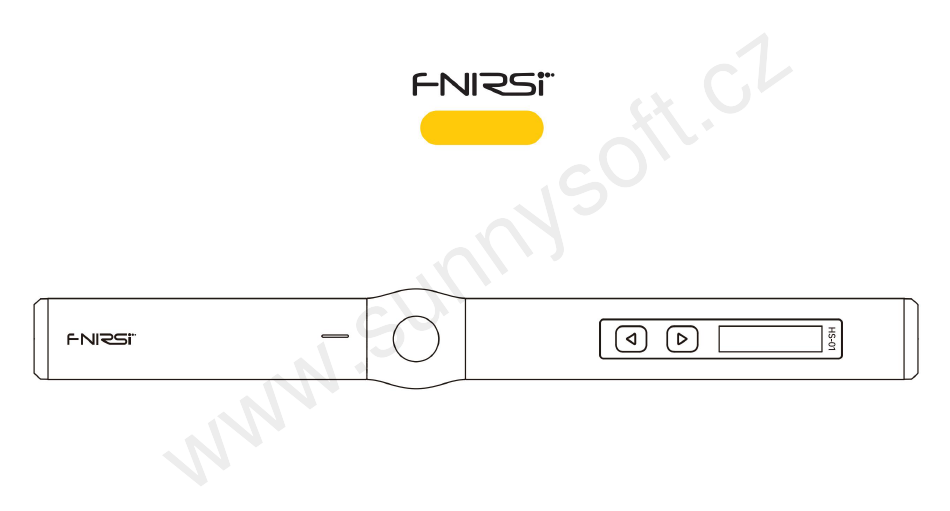

- Seite 1 HS-01 Benutzerhandbuch für den intelligenten elektrischen Lötkolben Elektrisch programmierbarer Mikrolötkolben mit SMART-Display © Sunnysoft sro, Distributor...
-
Seite 2: Übersicht
3. Sollten Sie eine Fehlfunktion oder einen Defekt feststellen, wenden Sie sich umgehend an den Hersteller und bringen Sie das Gerät zu einem Service-Center. 1. Übersicht HS-01 ist ein tragbarer intelligenter elektrischer Lötkolben mit Display. Der elektrische Lötkolben hat folgende Eigenschaften: 1. Klein, kompakt, leicht zu tragen 2. -
Seite 3: Gerätebeschreibung
2. Gerätebeschreibung Körper Abdeckung Linke Taste OLED-Display Typ-C-Stromversorgung Lötkolbenspitze Kontermutter Silicagel Rechte Taste 3. Parameter 65 W DC9-20V Anzeige 0,87" OLED-Display Stromversorgung Stromspannung Stromversorgung USB Typ-C-Anschluss Temperaturbereich 80–420 °C (180–780 °F) Schnellladung PD-Trigger © Sunnysoft sro, Distributor... -
Seite 4: Stromversorgung
4. Stromversorgung Mithilfe des Netzteils mit PD-Schnellladeprotokoll kann der intelligente elektrische Lötkolben über das Netzteil auf jede beliebige Betriebsspannung von 9 V\12 V\15 V\20 V eingestellt werden (die Standardeinstellung ist 20 V). Bei unterschiedlichen Betriebsspannungen betragen Arbeitsstrom, Leistung und Verzinnungszeit: 20 V 15 V 12 V... - Seite 5 Wenn die Ausgangsspannung Ihres Adapters 20V beträgt, der Ausgangsstrom jedoch weniger als 3,25A beträgt (Das bedeutet, dass Ausgangsleistung ist geringer als die vom Lötkolben benötigte Leistung), nach dem Eintritt in die Hauptschnittstelle und dem Erhitzen kann es der Adapter muss ausgeschaltet und neu gestartet werden, wodurch der Bildschirm neu gestartet wird! (Andere Betriebsspannungen bleiben gleich) Wenn es nach dem Aufwärmen neu startet , bedeutet dies, dass die Ausgangsleistung der aktuellen Spannung Ihres Adapters für den normalen Betrieb nicht ausreicht.
- Seite 6 Abschalten Heizung Die Arbeitsweise des Lötkolbens HS-01 ist in der Abbildung oben dargestellt. Nach dem Einschalten wird das Logo angezeigt. Zum Aufwärmen des Geräts drücken Sie kurz die entsprechende blinkende Taste . Wenn die Kindersicherung eingeschaltet ist, Um das Gerät aufzuheizen, drücken Sie kurz (3x) die entsprechende Taste . Beim Aufrufen der Hauptschnittstelle können Sie wählen zwischen den 3 Hauptarbeitsmodi des Lötkolbens:...
- Seite 7 6. Kontrolle • Einschalten: Nach dem Anschließen an die Stromquelle werden auf dem Display die und dann wird das Einfügesymbol angezeigt Anweisungen zur Installation der Stromspitze angezeigt. Nachdem die Spitze richtig angeschlossen ist, zeigt das Display 20 V •Heizung: Tastensymbol blinkt. Drücken Sie kurz die Taste, um die Heizungsschnittstelle aufzurufen. SATZ 280 ÿ...
- Seite 8 • Temperaturkalibrierung: Rufen Sie den Modus auf und drücken Sie kurz die linke und die rechte Taste, um die Kalibrierungstemperatur zu ändern. Rate 3 0 ÿ Drücken Sie die rechte Taste, um die Benutzeroberfläche s Drücken Sie die linke und rechte Taste, um den Wert einzustellen. Dl aufzurufen, und drücken Sie eine beliebige Taste, um den Modus zu verlassen.
- Seite 9 •Spracheinstellung: Drücken Sie im Einstellungsmodus kurz die linke oder rechte Taste, um die gewünschte Sprache auszuwählen. oc k Sprache ÿÿEnglisch Drücken Sie lange die rechte Taste, um den Modus zu , verwenden Sie die linke und rechte Taste zum Anpassen. Drücken Sie lange eine beliebige Taste aktivieren bzw.
-
Seite 10: Wartung
8. Wartung Beim ersten Gebrauch einer neuen Lötspitze sollte diese auf 250°C erhitzt und verzinnt werden, um eine Oxidation durch Trockenverbrennen zu verhindern. Das Problem der neuen Lötspitze ist der plötzliche Temperaturanstieg beim Löten, der sich erst nach mehrmaligem Gebrauch stabilisiert . Tragen Sie nach der Verwendung des Lötkolbens eine angemessene Menge Lötzinn auf die Lötkolbenspitze auf, um eine Oxidation zu verhindern. - Seite 11 Handbuch und Software Distributor Sunnysoft sro Kovanecká 2390/1a 19000 Prag 9 Tschechische Republik www.sunnysoft.cz www.fnirsi.cn © Sunnysoft s.r.o., Distributor...
