3. TECHNISCHE DATEN

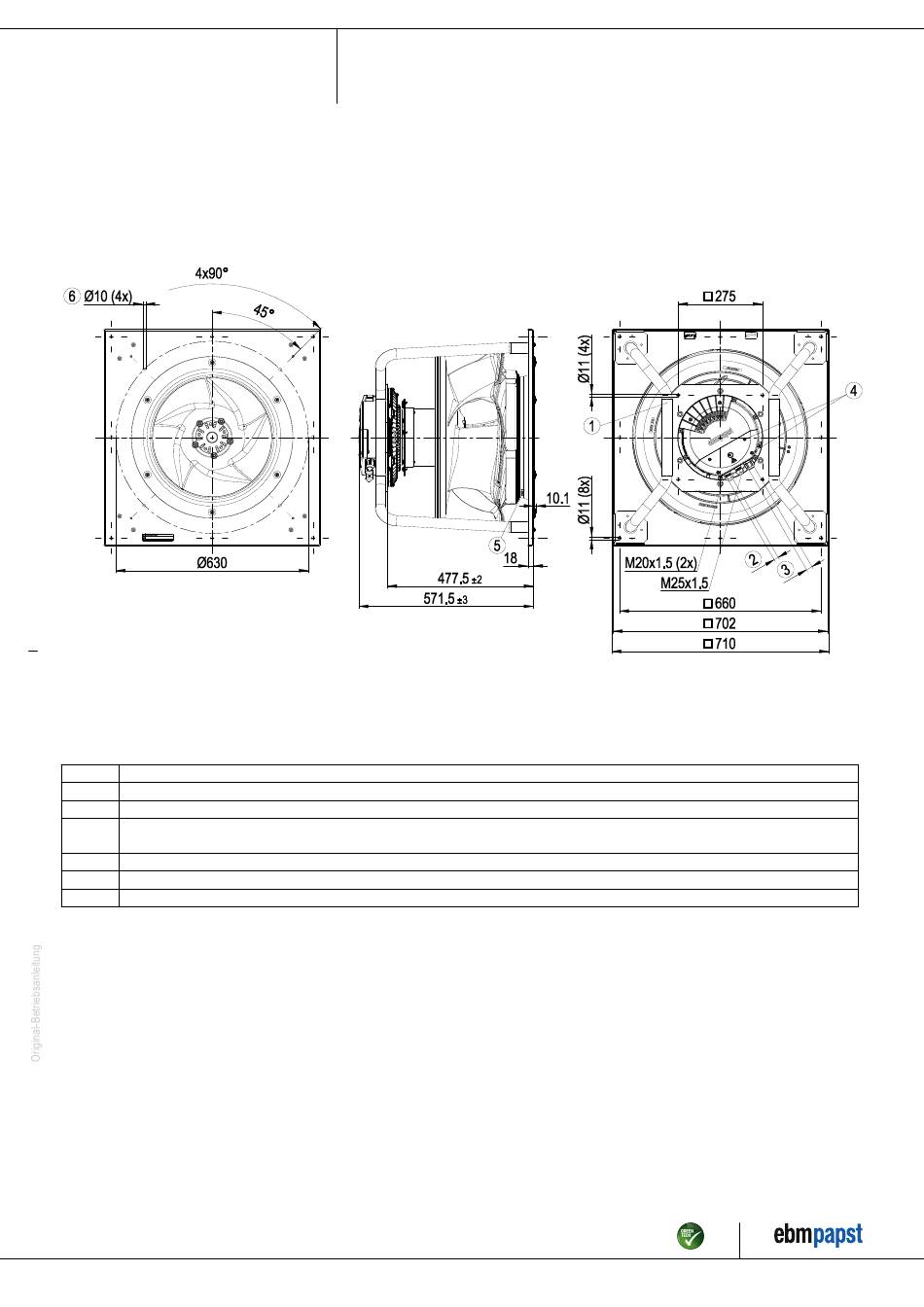

3.1 Produktzeichnung
Alle Maße haben die Einheit mm.
1
Einbaulage: Welle horizontal (Tragstreben gemäß Ansicht nur senkrecht einbauen!) oder Rotor unten, Rotor oben auf Anfrage
2
Kabeldurchmesser min. 4 mm, max. 10 mm, Anzugsmoment 4±0,6 Nm
3
Kabeldurchmesser min. 5 mm, max. 14 mm, Anzugsmoment 6±0,9 Nm
(Das Anzugsmoment ist für PVC-Leitungen ausgelegt. Bei abweichenden Leitungsmaterialien muss das Anzugsmoment ggf. angepasst
werden)
4
Anzugsmoment 3±0,3 Nm
5
Einströmdüse mit Druckentnahmestutzen (k-Wert: 381)
6
Befestigungsbohrungen für FlowGrid 50710-2-2957 (nicht im Lieferumfang enthalten)
