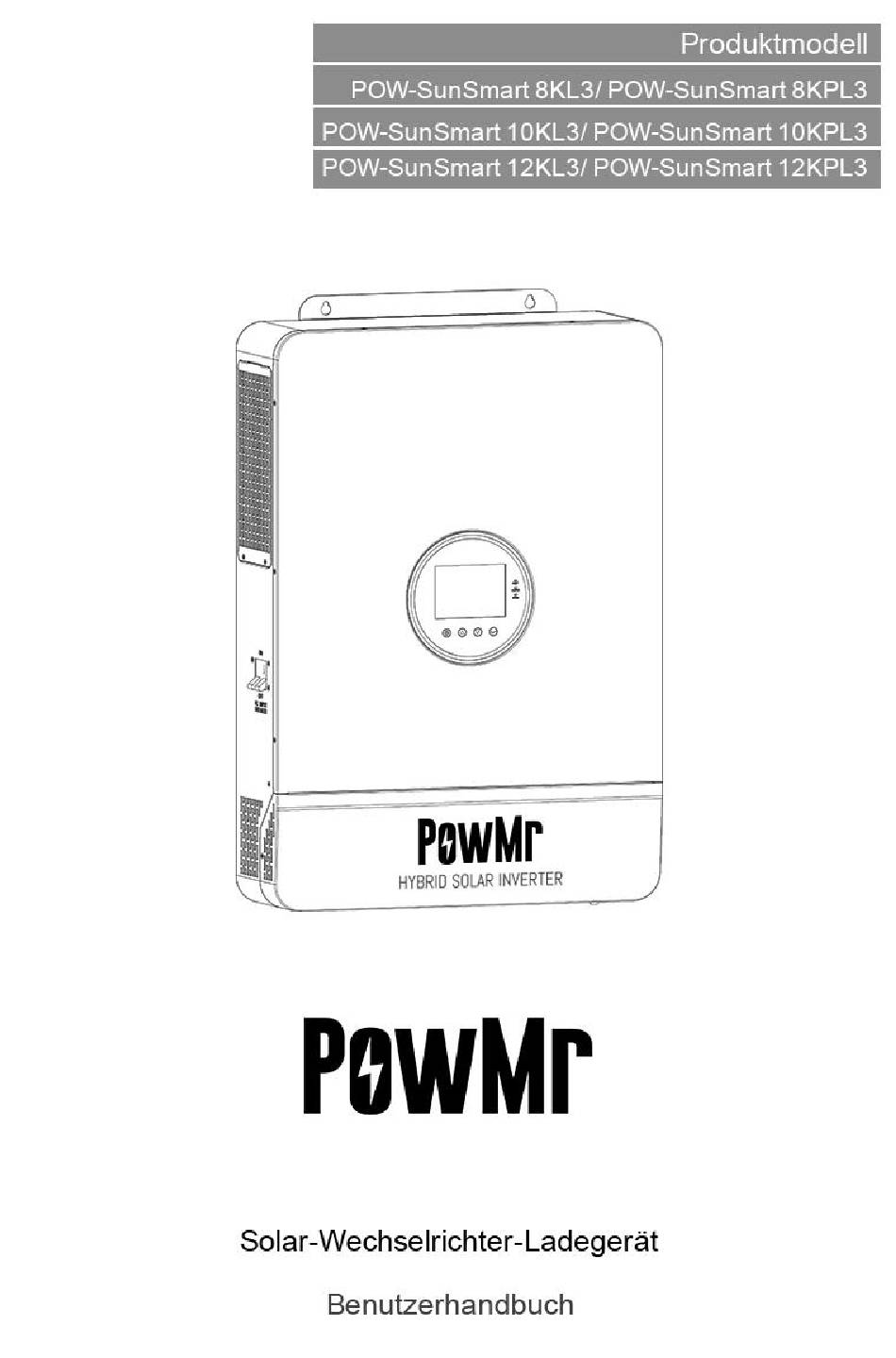

PowMr POW-SunSmart 8KL3 Benutzerhandbuch
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für PowMr POW-SunSmart 8KL3
Inhaltszusammenfassung für PowMr POW-SunSmart 8KL3
- Seite 1 User Manual POW-SunSmart L3 Series & POW-SunSmart PL3 Series...
-
Seite 2: Inhaltsverzeichnis
User Manual POW-SunSmart L3 Series & POW-SunSmart PL3 Series Table of Contents 1 Sicherheit ..........................1 1.1 Verwendung dieses Handbuchs ....................... 1 1.2 Symbole in diesem Handbuch ......................1 1.3 Sicherheitsanweisungen ........................2 2 Produktionsanweisungen ....................... 3 2.1 Anweisungen ............................3 2.2 Merkmale .............................. - Seite 3 User Manual POW-SunSmart L3 Series & POW-SunSmart PL3 Series 5.3 Echtzeitdaten anzeigen ........................21 5.4 Einstellungen ............................22 5.5 AC-Ausgangsmodus .......................... 35 5.6 Batterielademodus ..........................36 5.7 Time-slot charging/discharging function .................. 37 5.8 Batterieparameter ..........................38 6 Kommunikation ........................40 6.1 Übersicht..............................
-
Seite 4: Sicherheit
Richtlinien sowie Betriebs- Wartungsanweisungen für die folgenden Produkte: POW-SunSmart 8KL3; POW-SunSmart 10KL3; POW-SunSmart 12KL3; POW-SunSmart 8KPL3; POW-SunSmart 10KPL3; POW-SunSmart 12KPL3. Dieses Handbuch muss während der Installation, Nutzung und Wartung befolgt werden. Alle Inhalte im Handbuch, die sich auf den Parallelbetrieb beziehen, gelten ausschließlich für die Parallelbetrieb-Version. -
Seite 5: Sicherheitsanweisungen
User Manual POW-SunSmart L3 Series & POW-SunSmart PL3 Series 1.3 Sicherheitsanweisungen GEFAHR ⚫ Dieses Kapitel enthält wichtige Sicherheitsanweisungen. Lesen Sie dieses Handbuch sorgfältig durch und bewahren Sie es für zukünftige Referenz auf. ⚫ Achten Sie darauf, die lokalen Anforderungen und Vorschriften zur Installation dieses Wechselrichters einzuhalten. -
Seite 6: Produktionsanweisungen
User Manual POW-SunSmart L3 Series & POW-SunSmart PL3 Series 2 Produktionsanweisungen 2.1 Anweisungen Die POW-SunSmart L3-Serie und die POW-SunSmart PL3-Serie sind neue Typen von Solarenergiespeicherinvertern, Solarenergiespeicherung Netzladung sowie Energieeinspeisung mit AC-Sinuswellen-Ausgang integrieren. Sie nutzen die DSP-Steuerung und zeichnen sich durch hohe Reaktionsgeschwindigkeit, Zuverlässigkeit und industrielle Standards durch einen fortschrittlichen Steueralgorithmus aus. - Seite 7 User Manual POW-SunSmart L3 Series & POW-SunSmart PL3 Series ⚫ Mit Zeitsteuerungsfunktion für Laden und Entladen, um den Nutzern zu helfen, Spitzen- und Talzeiten zu nutzen und Stromkosten zu sparen. ⚫ Energiesparmodus-Funktion zur Reduzierung der Leerlauf-Energieverluste. ⚫ Mit zwei Ausgabemodi, Netzbypass und Inverterausgang, mit unterbrechungsfreier Stromversorgung.
-
Seite 8: Systemanschlussdiagramm
User Manual POW-SunSmart L3 Series & POW-SunSmart PL3 Series 2.3 Systemanschlussdiagramm Das folgende Diagramm zeigt das Systemanwendungsszenario dieses Produkts. Ein vollständiges System besteht aus den folgenden Komponenten: 1. PV-Module: Wandeln Lichtenergie in Gleichstrom (DC) um, der verwendet werden kann, um die Batterie über einen Wechselrichter aufzuladen oder direkt in Wechselstrom (AC) umzuwandeln, um die Last zu versorgen. -
Seite 9: Produktionsübersicht
User Manual POW-SunSmart L3 Series & POW-SunSmart PL3 Series 2.4 Produktionsübersicht LCD-Bildschirm LED-Anzeige Touch-Tasten EIN/AUS-Schalter PV-Eingang (PV1+PV2) Batterie (positiv) Batterie (negativ) Trockenkontakt RS485/CAN-Anschluss WIFI-Anschluss USB-B-Anschluss Erdungsschraube AC-Ausgang AC-Eingang (L1+L2+L3+N) (L1+L2+L3+N) Eingangsschutzschalter Parallelanschlüsse *Hinweis: Nur das Parallelmodell der Serie POW-SunSmart PL3 verf ü gt ü ber einen Parallelanschluss. -
Seite 10: Installation
User Manual POW-SunSmart L3 Series & POW-SunSmart PL3 Series 3 Installation 3.1 Standortwahl Die Serien POW-SunSmart L3 und POW-SunSmart PL3 können im Freien verwendet werden (Schutzart IP20). Bitte ber ü cksichtigen Sie die folgenden Punkte bei der Auswahl des Installationsortes: ⚫... -
Seite 11: Montage Des Wechselrichters
User Manual POW-SunSmart L3 Series & POW-SunSmart PL3 Series 3.2 Montage des Wechselrichters Bohren Sie mit einem elektrischen Bohrer 4 Montageschrauben in die Wand gemäß den angegebenen Abmessungen, und setzen Sie 2 Expansionsschrauben oben und 2 M5-Schrauben unten ein, um den Wechselrichter zu befestigen. 3.3 Entfernen Sie die Schutzabdeckung der Klemmen und den Staubfilter Entfernen Sie mit einem Schraubenzieher die Schutzabdeckung der Klemmen und den Staubfilter. -
Seite 12: Anschluss
User Manual POW-SunSmart L3 Series & POW-SunSmart PL3 Series 4 Anschluss 4.1 Drei-Phasen-Modus AC-Ausgang Dreiphasiger Ausgang Artikel Beschreibung POW-SunSmart 8-12KL3 & POW-SunSmart 8-12KPL3 Anwendbare Modelle Modelle AC-Ausgangs-Phasen-Spannung 200~240Vac, 230Vac Standard (L-N) HINWEIS ⚫ Der Benutzer kann den Ausgangs-Phasen-Modus und die Ausgangsspannung über das Einstellmenü... - Seite 13 User Manual POW-SunSmart L3 Series & POW-SunSmart PL3 Series...
-
Seite 14: Kabel- & Schutzschalteranforderungen
User Manual POW-SunSmart L3 Series & POW-SunSmart PL3 Series 4.2 Kabel- & Schutzschalteranforderungen ➢ PV-Eingang Max. PV- Spezifikation des Modelle Kabeldurchmesser Eingangsstrom Schutzschalters 8KW Modell 5mm²/ 10 AWG 2P-25A 10KW Modell 5mm²/ 10 AWG 2P-25A 12KW Modell 5mm²/ 10 AWG 2P-25A ➢... -
Seite 15: Ac-Eingangs- & Ausgangsanschluss
User Manual POW-SunSmart L3 Series & POW-SunSmart PL3 Series HINWEIS PV-EINGANG, AC-EINGANG, AC-AUSGANG 1. Entfernen Sie mit einem Abisolierer die Isolierung von 6 bis 8 mm am Kabelende. 2. Befestigen eine Aderendhülse Kabelende. (Die Aderendhülsen müssen vom Benutzer bereitgestellt werden.) BATTERIE 1. -
Seite 16: Batterieanschluss
User Manual POW-SunSmart L3 Series & POW-SunSmart PL3 Series GEFAHR ⚫ Bevor Sie den AC-Eingang und -Ausgang anschließen, muss der Schutzschalter ausgeschaltet werden, um das Risiko eines elektrischen Schlags zu vermeiden, und der Betrieb darf nicht unter Spannung erfolgen. ⚫ Stellen Sie sicher, dass das verwendete Kabel die Anforderungen erfüllt. Zu dünne oder minderwertige Kabel stellen ein ernsthaftes Sicherheitsrisiko dar. -
Seite 17: Pv-Anschluss
User Manual POW-SunSmart L3 Series & POW-SunSmart PL3 Series 4.5 PV-Anschluss Schließen Sie die positiven und negativen Leitungen der beiden PV-Stränge gemäß dem folgenden Diagramm an. GEFAHR ⚫ Bevor Sie die PV-Anlage anschließen, muss der Schutzschalter ausgeschaltet werden, um das Risiko eines elektrischen Schlags zu vermeiden, und der Betrieb darf nicht unter Spannung erfolgen. -
Seite 18: Erdungsanschluss
User Manual POW-SunSmart L3 Series & POW-SunSmart PL3 Series 4.7 Erdungsanschluss Stellen Sie sicher, dass der Erdungskabel sicher an der Erdungsschiene angeschlossen ist. HINWEIS ⚫ Das Erdungskabel muss mindestens 4 mm² dick sein und so nah wie möglich am Erdungspunkt angeschlossen werden. 4.8 Endmontage Nachdem sichergestellt wurde, dass die Verkabelung zuverlässig und die Drahtfolge korrekt ist, setzen Sie die Schutzabdeckung der Anschlüsse wieder an ihren ursprünglichen Platz. -
Seite 19: Betrieb
User Manual POW-SunSmart L3 Series & POW-SunSmart PL3 Series 5 Betrieb 5.1 Bedien- und Anzeigeeinheit Die Bedien- und Anzeigeeinheit umfasst 1 LCD-Bildschirm, 3 LEDs und 4 berührungsempfindliche Tasten. LCD-Bildschirm LED-Anzeigen Ber ü hrungsempfindliche Tasten Berührungsempfindliche Tasten Berührungsempfindliche Beschreibung Tasten Zum Ein-/Ausschalten des Einstellmenüs Zum nächsten Auswahlpunkt Zur vorherigen Auswahl Zum Bestätigen/Eingeben der Auswahl im Einstellmenü... -
Seite 20: Anzeigeeinheit
User Manual POW-SunSmart L3 Series & POW-SunSmart PL3 Series LED-Anzeige LED-Anzeige Farbe Beschreibung Immer an: Netzbypass-Ausgang AC/INV Grün Blinkend: Wechselrichterausgang Immer an: Laden abgeschlossen CHARGE Gelb Blinkend: Laden FAULT Blinkend: Fehler aufgetreten 5.2 Anzeigeeinheit Symbol Beschreibung Symbol Beschreibung Zeigt die PV-Module an Zeigt das Netz an Zeigt den Generator an Zeigt die Batterie an... - Seite 21 User Manual POW-SunSmart L3 Series & POW-SunSmart PL3 Series Zeigt die Richtung des Energieflusses an Zeigt an, dass der Zeigt an, dass der Wechselrichter im Wechselrichter normal arbeitet Standby-Modus ist Zeigt an, dass ein Fehler Zeigt die Einstellungen an aufgetreten ist Zeigt an, dass die Zeigt den Batteriestand (SOC) Lastleistung 80%–100%...
- Seite 22 User Manual POW-SunSmart L3 Series & POW-SunSmart PL3 Series Zeigt an, dass die Batterie Zeigt eine benutzerdefinierte Batterie an voll ist Zeigt eine versiegelte Blei- Zeigt eine geflutete Blei-Säure- Batterie an Säure-Batterie an Zeigt eine Gel-Blei-Säure- Zeigt eine ternäre Lithium- Ionen-Batterie an Batterie an Zeigt eine Lithium-Eisen-...
-
Seite 23: Echtzeitdaten Anzeigen
User Manual POW-SunSmart L3 Series & POW-SunSmart PL3 Series 5.3 Echtzeitdaten anzeigen Auf dem Hauptbildschirm dr ü cken Sie die UP-/DOWN-Tasten, um die Echtzeitdaten des Wechselrichters während des Betriebs anzuzeigen. HINWEIS Page PV-Seite Batterie AC-Eingang Phasen Allgemein Aktuelle Batterietemperatur Phasen-Spannung Eingangsspannung Eingangsspannung Zeit... -
Seite 24: Einstellungen
User Manual POW-SunSmart L3 Series & POW-SunSmart PL3 Series 5.4 Einstellungen HINWEIS Parameter Bedeutung Optionen Beschreibung 00 Exit Verlässt das Einstellungsmenü. Netzpriorität. Netzstrom hat Priorität für die Lasten; die Batterie Standard wird nur zur Stromversorgung der Last verwendet, wenn der Netzstrom nicht verfügbar ist. - Seite 25 User Manual POW-SunSmart L3 Series & POW-SunSmart PL3 Series Batteriespannung höher ist als der in Parameter [5] (bei Anschluss an das BMS gemäß Punkt [62]) festgelegte Wert, wechselt es vom Netz zurück zur PV, um die Last zu versorgen. Priorität für PV-Ladung; wenn die PV-Energie nicht ausreicht, erfolgt eine Mischung aus Netz- und PV- Ladung und -Last.
- Seite 26 User Manual POW-SunSmart L3 Series & POW-SunSmart PL3 Series voreingestellten Wert liegt. Bereich: 48~60V. Solar- und Netzladung der Batterie gleichzeitig, wobei Solarenergie Priorität hat und Netzstrom nur ergänzend verwendet wird, wenn Solarenergie nicht ausreicht. Bei ausreichender Solarenergie wird die Netzladung gestoppt. Standard Hinweis: PV und Netz können nur 06 Batterielademodus...
- Seite 27 User Manual POW-SunSmart L3 Series & POW-SunSmart PL3 Series Offenporige Blei-Säure-Batterie. Standard Gel-Blei-Säure-Batterie. L14/L15/L16 Lithium- Eisenphosphat-Batterien, L14/L15/L16 entsprechend den Lithium- Eisenphosphat-Batterien der Serien 14, 15, 16. Ternäre Lithium-Batterien, N13/N14, entsprechend den N13/N14 ternären Lithium-Batterien der Serien 13 und 14. No bat Keine Batterie Einstellbereich 48V~58,4V, Schritt 0,4V, gültig, wenn der Batterietyp...
- Seite 28 User Manual POW-SunSmart L3 Series & POW-SunSmart PL3 Series war. Wenn die Batteriespannung unter den Schwellenwert fällt und den Parameter [13] auslöst, wird die Batterie-Überentladungsspannung Wechselrichterausgabe Standard (Verzögerung der Abschaltung) abgeschaltet. Einstellbereich 40V~48V, Schritt 0,4V, gültig, wenn der Batterietyp benutzerdefiniert und Lithiumbatterie ist.
- Seite 29 User Manual POW-SunSmart L3 Series & POW-SunSmart PL3 Series der Batterietyp benutzerdefiniert und Lithiumbatterie ist. Gleichgewichtsladung deaktivieren. Gleichgewichtsladung aktivieren, 16 Batterie-Gleichgewichtsladung Parameter können nur eingestellt Standard werden, wenn der Batterietyp FLd\SLd\USE ist. Einstellbereich: 48V~58V, Schritt Batterie- 0,4V, Parameter können nur Standard Gleichgewichtsladungsspannung eingestellt werden, wenn der...
- Seite 30 User Manual POW-SunSmart L3 Series & POW-SunSmart PL3 Series Energiesparmodus aktivieren: Wenn die Lastleistung weniger als 25W beträgt, schaltet die Ausgangsleistung des Wechselrichters nach einer Verzögerung von 5 Minuten ab. Wenn die Last mehr als 25W beträgt, wird der Wechselrichter automatisch neu gestartet.
- Seite 31 User Manual POW-SunSmart L3 Series & POW-SunSmart PL3 Series Ausgabe abgeschaltet wird, wird sie wieder eingeschaltet, wenn die Temperatur sinkt. Summenalarm deaktivieren. 25 Summenalarm Standard Summenalarm aktivieren. Warnung beim Statuswechsel der Hauptstromquelle deaktivieren. 26 Moduswechsel-Warnung Warnung beim Statuswechsel der Standard Hauptstromquelle aktivieren.
- Seite 32 485-Protokoll: PAC=PACE, 33 BMS Kommunikation RDA=RITAR, AOG=ALLGRAND， OLT=OLITER, CEF=CFE, Standard XYD=SUNWODA, DAQ=DYNESS, WOW=SRNE, PYL=PYLONTECH， POW=POWMr, UOL=VILION. Standard Deaktivieren Sie diese Funktion. Wenn Parameter [01]=UTI, hat die Solarenergie Vorrang beim Laden, Netz- und Hybrid- und wenn der Energiebedarf der Stromversorgungslast...
- Seite 33 User Manual POW-SunSmart L3 Series & POW-SunSmart PL3 Series wiederherzustellen. Einstellbereich: 44V~54,4V. Der Wechselrichter stoppt das Laden, wenn die Batterie voll ist. Wiederaufladepunkt nach Der Wechselrichter setzt das Laden Standard vollständiger Batterieladung fort, wenn die Batteriespannung unter diesen Wert fällt. Einstellbereich: 44V~54V.
- Seite 34 User Manual POW-SunSmart L3 Series & POW-SunSmart PL3 Series Lastenfunktion Wenn die Funktion für das Zeitfenster Netzladung / Lasten aktiviert ist, wechselt der Stromversorgungsmodus auf SBU und es erfolgt eine Umschaltung auf Netzladung nur während des festgelegten Ladezeitraums oder wenn die Batterie überentladen ist. Wenn gleichzeitig die Zeitfenster- Entladefunktion aktiviert ist, wechselt der...
- Seite 35 User Manual POW-SunSmart L3 Series & POW-SunSmart PL3 Series Standard Deaktivieren Sie diese Funktion. Wenn die Zeitschaltfenster Batterieentladungsfunktion aktiviert ist, wechselt der Zeitschaltfenster Stromversorgungsmodus auf UTI Batterieentladungsfunktion und das System wechselt nur während des festgelegten Entladezeitraums oder bei Netzausfall zur Batterie- Wechselrichter-Stromversorgung.
- Seite 36 User Manual POW-SunSmart L3 Series & POW-SunSmart PL3 Series Stoppt das Laden, wenn der SOC der Batterie höher als der 60 Lade-Stopp SOC eingestellte Wert ist (Einheit: %, nur gültig, wenn die BMS- Kommunikation normal ist). Wechselt auf Netzstrom, wenn der SOC der Batterie kleiner als dieser 61 Umschalten auf Netz-SOC Einstellwert ist (Einheit: %, nur...
-
Seite 37: Ac-Ausgangsmodus
User Manual POW-SunSmart L3 Series & POW-SunSmart PL3 Series 5.5 AC-Ausgangsmodus Der AC-Ausgangsmodus entspricht dem Betriebsprioritätsmodus und der Einstellung der Hybrid- Netz- und Lastfunktion und ermöglicht dem Benutzer die manuelle Einstellung. ⚫ Netzprioritätsausgang 01 UTI (Standard) Netzpriorität, Umschaltung auf Wechselrichter nur bei Netzausfall (Priorität: Netz > PV > Batterie). -
Seite 38: Batterielademodus
User Manual POW-SunSmart L3 Series & POW-SunSmart PL3 Series ⚫ Wechselrichterpriorität 01 SbU Die PV versorgt die Lasten vorrangig. Wenn die PV unzureichend oder nicht verfügbar ist, wird die Batterie als Ergänzung verwendet, um die Last zu versorgen. Wenn die Batteriespannung den Wert des Parameters [04] (Spannungspunkt der Batterieumschaltung auf Netz) erreicht, wechselt die Stromversorgung zur Netzversorgung der Last (ohne BMS-Anschluss) / Wenn das BMS angeschlossen ist und der SOC der Li-Ionen-Batterie den Wert des Parameters [61]... -
Seite 39: Time-Slot Charging/Discharging Function
User Manual POW-SunSmart L3 Series & POW-SunSmart PL3 Series 5.7 Time-slot charging/discharging function POW-SunSmart L3 series and POW-SunSmart PL3 series is equipped with time-slot charging/ discharging function, users can set different charging/discharging time slots according to the local peak and valley electricity price, so as to make efficient use of utility power and PV energy. When the utility price is expensive, the battery inverter can be used to supply power to the loads. -
Seite 40: Batterieparameter
User Manual POW-SunSmart L3 Series & POW-SunSmart PL3 Series 5.8 Batterieparameter ⚫ Blei-Säure-Batterie Versiegelt Flüssig Benutzerdefiniert Batterietyp Parameter USER Überladung Abschaltspannung 40~60V Ausgleichslade-Spannung 56.8V einstellbar 40~60V Bulk-Ladespannung 57.6V 56.8V 57.6V einstellbar 40~60V Erhaltungslade-Spannung 55.2V 55.2V 55.2V einstellbar Unterspannung 40~60V einstellbar Alarmspannung Unterspannung 40~60V... -
Seite 41: Batterietyp
User Manual POW-SunSmart L3 Series & POW-SunSmart PL3 Series ⚫ Li-ion battery Ternär Lithium-Eisenphosphat Batterietyp Benutzerdefiniert Parameter Überladung Abschaltspannung Ausgleichslade- 40~60V Spannung einstellbar 40~60V Bulk-Ladespannung 53.2V 57.6V 56.8V 53.2V 49.2V einstellbar Erhaltungslade- 40~60V 53.2V 57.6V 56.8V 53.2V 49.2V Spannung einstellbar Unterspannung 40~60V 43.6V... -
Seite 42: Kommunikation
6.2 USB-B Port Über diesen Port können Benutzer die Geräteeinstellungen mithilfe der Host-Computer-Software auslesen und ändern. Falls Sie das Installationspaket der Host-Computer-Software benötigen, können Sie es von der offiziellen Website von PowMr herunterladen oder uns zur Beschaffung des Installationspakets kontaktieren. USB-Druckerkabel... -
Seite 43: Wlan-Port
User Manual POW-SunSmart L3 Series & POW-SunSmart PL3 Series 6.3 WLAN-Port Der WLAN-Port wird verwendet, um ein Wi-Fi/GPRS-Datenmodul anzuschließen, das es Benutzern ermöglicht, den Betriebsstatus und die Parameter des Wechselrichters über eine mobile App zu überwachen. RJ45 Definition Pin 1 Pin 2 Pin 3 Pin 4... -
Seite 44: Trockenkontakt-Port
User Manual POW-SunSmart L3 Series & POW-SunSmart PL3 Series 6.5 Trockenkontakt-Port Der Trockenkontakt-Port bietet 4 Funktionen: 1. Fernschalter Ein/Aus 3. Batterietemperaturmessung 2. Schaltsignal-Ausgang 4. Generator Fernstart/Stopp Funktion Description Wenn Pin 1 mit Pin 2 verbunden ist, schaltet der Wechselrichter die AC- Ausgabe ab. -
Seite 45: Fehler Und Behebung
User Manual POW-SunSmart L3 Series & POW-SunSmart PL3 Series 7 Fehler und Behebung 7.1 Fehlercode Beeinflusst es Fehlercode Bedeutung Beschreibungen die Ausgänge? BatVoltLow Nein Batterie-Unterspannungsalarm Batterieentladung Überstrom, BatOverCurrSw Software-Schutz BatOpen Batterie getrennt Alarm Batterie-Unterspannungs-Stop- BatLowEod Entladung-Alarm BatOverCurrHw Batterie-Überstrom, Hardware-Schutz BatOverVolt Batterie-Überspannungsschutz Busbar-Überspannung, Hardware- BusOverVoltHw... - Seite 46 User Manual POW-SunSmart L3 Series & POW-SunSmart PL3 Series Beeinflusst es Fehlercode Bedeutung Beschreibungen die Ausgänge? OverloadBypass Bypass-Überlastschutz OverloadInverter Wechselrichter-Überlastschutz Wechselrichter-Überstrom, Hardware- AcOverCurrHw Schutz Fehler beim Abschalten auf Anfrage AuxDSpReqOffPWM des Slave-Chips InvShort Wechselrichter-Kurzschlussschutz Fehler beim sanften Start der Bussoftfailed Sammelschiene Buck-Kühlkörper- OverTemperMppt...
- Seite 47 User Manual POW-SunSmart L3 Series & POW-SunSmart PL3 Series Beeinflusst es Fehlercode Bedeutung Beschreibungen die Ausgänge? Alarm bei Batteriekapazitätsrate unter BatCapacityLow2 Nein 5 % (BMS-Einstellung zur Aktivierung der Gültigkeit) Wechselrichter stoppt bei niedriger BatCapacityLowStop Batteriekapazität (BMS-Einstellung zur Aktivierung der Gültigkeit) Steuerungs-CAN-Fehler im ControlCanFault Parallelbetrieb...
- Seite 48 User Manual POW-SunSmart L3 Series & POW-SunSmart PL3 Series Beeinflusst es Fehlercode Bedeutung Beschreibungen die Ausgänge? Fehler bei der Fehler bei der Einstellung des Punktes Einstellung des Split- „Parallel“ Phase-Modus Fehler bei der PV1+, PV2+ und PV- haben abnorm Nein niedrige Impedanz zur Erde Isolationsresistenz Fehler bei der...
-
Seite 49: Fehlersuche
User Manual POW-SunSmart L3 Series & POW-SunSmart PL3 Series 7.2 Fehlersuche Fehler Bedeutung Ursachen Behebung Überprüfen Sie, ob der Batterie- oder PV-Leistungsschutzschalter Kein Stromanschluss eingeschaltet ist. Stellen Sie sicher, oder der Schalter an der dass der Schalter auf „ON“ steht. Kein Bildschirmdisplay Unterseite des Geräts ist Drücken Sie eine beliebige Taste... - Seite 50 User Manual POW-SunSmart L3 Series & POW-SunSmart PL3 Series Fehler Bedeutung Ursachen Behebung Batteriespannung den Grenzwert überschreitet. Wenn ja, muss die Batterie entladen werden, bis die Spannung unter den Wiederherstellungspunkt für die Batteriespannung fällt. Bypass- Ausgangsleistung oder Bypass-Überlast Ausgangsstrom (Softwareerkennung) überlastet für eine Reduzieren Sie die Lastleistung und gewisse Zeit.
- Seite 51 User Manual POW-SunSmart L3 Series & POW-SunSmart PL3 Series Fehler Bedeutung Ursachen Behebung auftritt, kontaktieren Sie den Kundenservice zur Reparatur des Geräts. AC-Eingangsphase Stellen Sie sicher, dass die Phase Fehler der Netz- stimmt nicht mit der AC- des AC-Eingangs mit der Phase des Eingangsphase Ausgangsphase überein.
-
Seite 52: Schutz Und Wartung
User Manual POW-SunSmart L3 Series & POW-SunSmart PL3 Series 8 Schutz und Wartung 8.1 Schutzfunktionen Schutzfunktionen Beschreibung Wenn der Ladestrom oder die Leistung des konfigurierten PV-Arrays den Nennwert des PV- PV-Eingangsstrom / Eingangs überschreitet, wird der Wechselrichter die Leistungsbegrenzungsschutz Eingangsleistung begrenzen und mit der Nennleistung laden. - Seite 53 User Manual POW-SunSmart L3 Series & POW-SunSmart PL3 Series Schutzfunktionen Beschreibung Wenn der Batteriestrom den von der Hardware erlaubten Bereich überschreitet, wird das Gerät den Batterie-Überstromschutz Ausgang abschalten und das Entladen der Batterie stoppen. Wenn ein Kurzschlussfehler am Lastanschluss auftritt, wird die AC-Ausgangsspannung sofort abgeschaltet und nach 1 Minute wieder eingeschaltet.
- Seite 54 User Manual POW-SunSmart L3 Series & POW-SunSmart PL3 Series Schutzfunktionen Beschreibung Bypass-Überstromschutz Integrierter AC-Eingangsüberstromschutzschalter. Wenn die Phase der beiden Bypass-Eingänge sich von der Phase der Wechselrichter-Phasenteilung Bypass- unterscheidet, wird das Gerät das Umschalten auf den Phaseninkonsistenzschutz Bypass verhindern, um zu verhindern, dass die Last ausfällt oder einen Kurzschluss verursacht, wenn auf den Bypass umgeschaltet wird.
-
Seite 55: Wartung
User Manual POW-SunSmart L3 Series & POW-SunSmart PL3 Series 8.2 Wartung Um eine optimale und langfristige Leistungsfähigkeit zu gewährleisten, wird empfohlen, die folgenden Punkte zweimal im Jahr zu überprüfen: 1. Sicherstellen, dass der Luftstrom um den Wechselrichter nicht blockiert ist und entfernen Sie Schmutz oder Ablagerungen vom Kühler. -
Seite 56: Datenblatt
User Manual POW-SunSmart L3 Series & POW-SunSmart PL3 Series 9 Datenblatt ➢ Für die Modelle POW-SunSmart 8KL3; POW-SunSmart 10KL3; POW-SunSmart 12KL3: POW- Kann POW-SunSmart POW-SunSmart SunSmart MODELLE eingestellt 8KL3 10KL3 12KL3 werden WECHSELRICHTERAUSGANG Nenn-Ausgangsleistung 8,000W 10,000W 12000W Max. Spitzenleistung 16,000W... - Seite 57 User Manual POW-SunSmart L3 Series & POW-SunSmart PL3 Series Anzahl der MPPT Max. Eingangsstrom 6000W/6000W 7500W/7500W 9000W/9000W Max. Eingangsstrom 22/22A Max. Leerlaufspannung 800Vdc/800Vdc MPPT-Betriebsbereich 200-650Vdc/200-650Vdc NETZ / GENERATOR EINGANG Phasenspannung 170~280V, Leiterspannung Eingangsspannungsbereich 305~485V Eingangsfrequenzbereich 50Hz / 60Hz Bypass-Überlaststrom EFFIZIENZ MPPT- 99.9% Nachverfolgungseffizienz...
- Seite 59 User Manual POW-SunSmart L3 Series & POW-SunSmart PL3 Series ➢ Für die Modelle POW-SunSmart 8KPL3; POW-SunSmart 10KPL3; POW-SunSmart 12KPL3: POW- Kann POW-SunSmart POW-SunSmart SunSmart MODELLE eingestellt 8KPL3 10KPL3 12KPL3 werden WECHSELRICHTERAUSGANG Nenn-Ausgangsleistung 8,000W 10,000W 12000W Max. Spitzenleistung 16,000W 20,000W 24000W Nenn-Ausgangsspannung 230/400Vac (Dreiphasig) √...
- Seite 60 User Manual POW-SunSmart L3 Series & POW-SunSmart PL3 Series Max. Eingangsstrom 6000W/6000W 7500W/7500W 9000W/9000W Max. Eingangsstrom 22/22A Max. Leerlaufspannung 800Vdc/800Vdc MPPT-Betriebsbereich 200-650Vdc/200-650Vdc NETZ / GENERATOR EINGANG Phasenspannung 170~280V, Leiterspannung Eingangsspannungsbereich 305~485V Eingangsfrequenzbereich 50Hz / 60Hz Bypass-Überlaststrom 23.2A EFFIZIENZ MPPT- 99.9% Nachverfolgungseffizienz Max.
-
Seite 61: Parallelbetrieb
User Manual POW-SunSmart L3 Series & POW-SunSmart PL3 Series 10 Parallelbetrieb 10.1 Parallelbetrieb 1. Der Parallelbetrieb unterstützt bis zu sechs Solarspeicher-Wechselrichter. 2. Beim Einsatz der Parallelfunktion ist es notwendig, das Parallelkommunikationskabel korrekt und zuverlässig anzuschließen. Siehe die folgende Abbildung für das Kommunikationskabel (Verpackungszubehör): Parallelkommunikationskabel*1 10.2 Hinweise zur Parallelverbindung... -
Seite 62: Computerkabel Mit Abschirmfunktion Und Wird F Ü R Einphasen- Oder Dreiphasen
User Manual POW-SunSmart L3 Series & POW-SunSmart PL3 Series der Einphasen-Parallelverbindung. 4. AC IN-Verkabelung: Bei Einphasen-Parallelverbindungen müssen alle Solarspeicher-Wechselrichter in der Weise L-zu- L, N-zu-N und PE-zu-PE verbunden werden. Vor dem Einschalten und Starten muss überprüft und sichergestellt werden, dass die Verbindung, die Kabellänge und die Kabelgröße korrekt sind, um Fehlfunktionen des parallelen Systems durch falsche Anschlüsse zu vermeiden. -
Seite 63: Schaltbild Der Parallelverbindung
User Manual POW-SunSmart L3 Series & POW-SunSmart PL3 Series 10.3 Schaltbild der Parallelverbindung... - Seite 64 User Manual POW-SunSmart L3 Series & POW-SunSmart PL3 Series...
