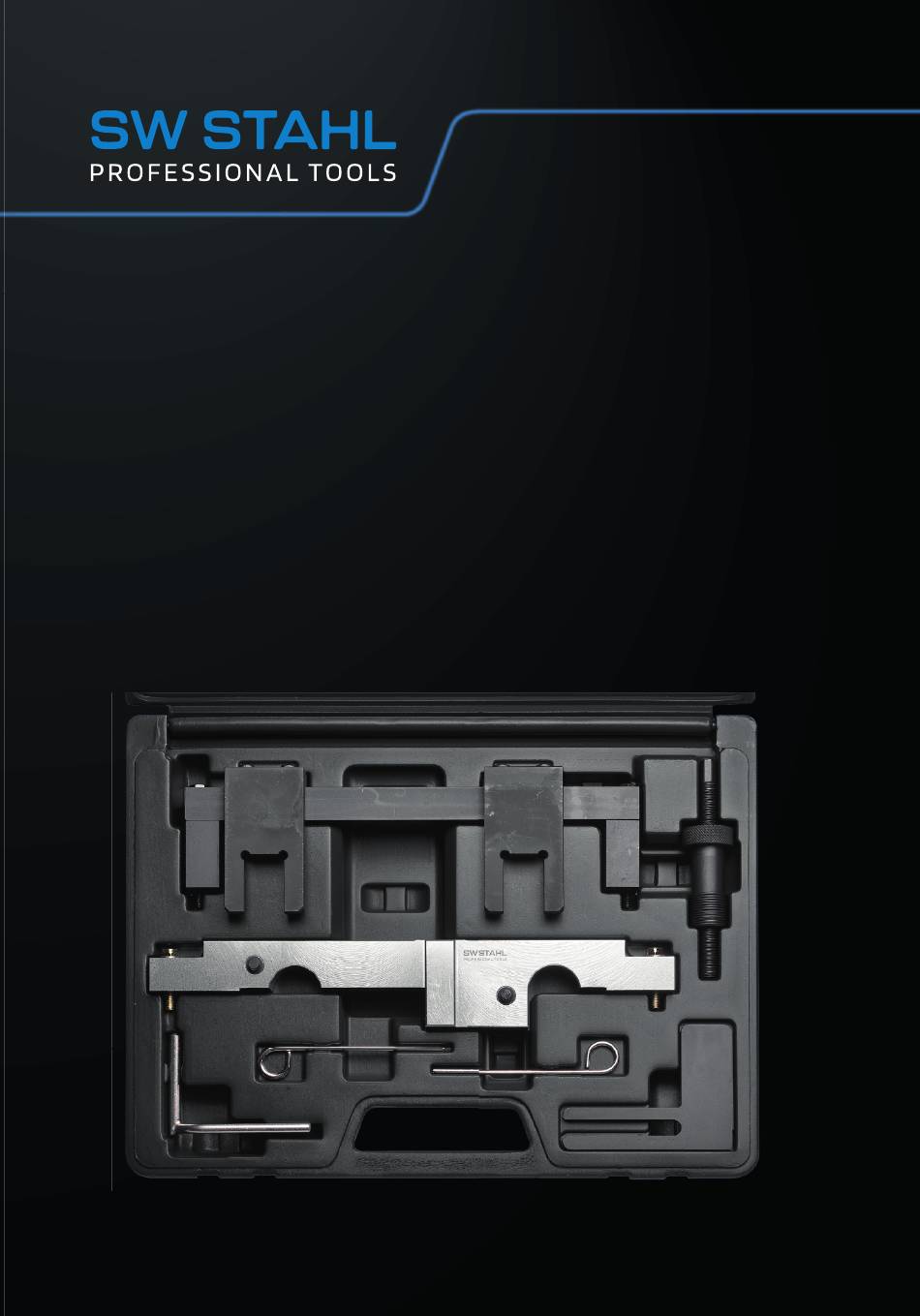

SW Stahl PROFI Tools 26114L Bedienungsanleitung

Motor einstellwerkzeugsatz

Diese Anleitung herunterladen

2 6 1 1 4 L

M O T O R E I N S T E L LW E R K Z E U G S AT Z

B M W

Seite 1 2 6 1 1 4 L M O T O R E I N S T E L LW E R K Z E U G S AT Z B M W...
Seite 2 M O T O R E I N S T E L LW E R K Z E U G S AT Z , 7 T L G . Beinhaltet wichtige Werkzeuge z.B. für folgende Arbeiten an Benzinmotoren 1.6l / 1.8l / 2.0l mit Motorcode N43. •...
Seite 3 2 6 1 1 4 L E I N S T E L L E N D E R S T E U E R Z E I T E N An der Zentralschraube der Kurbelwellevorne, den Motor im Uhrzeigersinn drehen und am Schwungrad mit dem 115120 Absteckdorn (5) in OT-Stellung 1.
Seite 4 Spannschiene durch drehen der Stellschraube 119340 mit ca. 0,6 Nm vorspannen. Zentralschrauben der Einlass- und Auslass-Verstelleinheit mit Drehmoment (20Nm + 180°) festziehen. Kettenspanner mit neuem Dichtring wieder montieren und mit 65 Nm fest- ziehen. Motor wieder komplettieren. E R S E T Z E N D E R S T E U E R K E T T E Beim Ersetzen der Steuerkette muss die Ölwanne ausgebaut werden um das Kettenrad des Ölpumpenantriebs aus zu bauen.
Seite 5 2 6 1 1 4 L...
Seite 6 N O T I Z E N...
Seite 7 2 6 1 1 4 L N O T I Z E N...
Seite 8 S W- S TA H L G M B H An der Hasenjagd 3 • D-42897 Remscheid Telefon: +49 2191 464380 • Fax: +49 2191 4643840 www.swstahl.de • info@swstahl.de...
