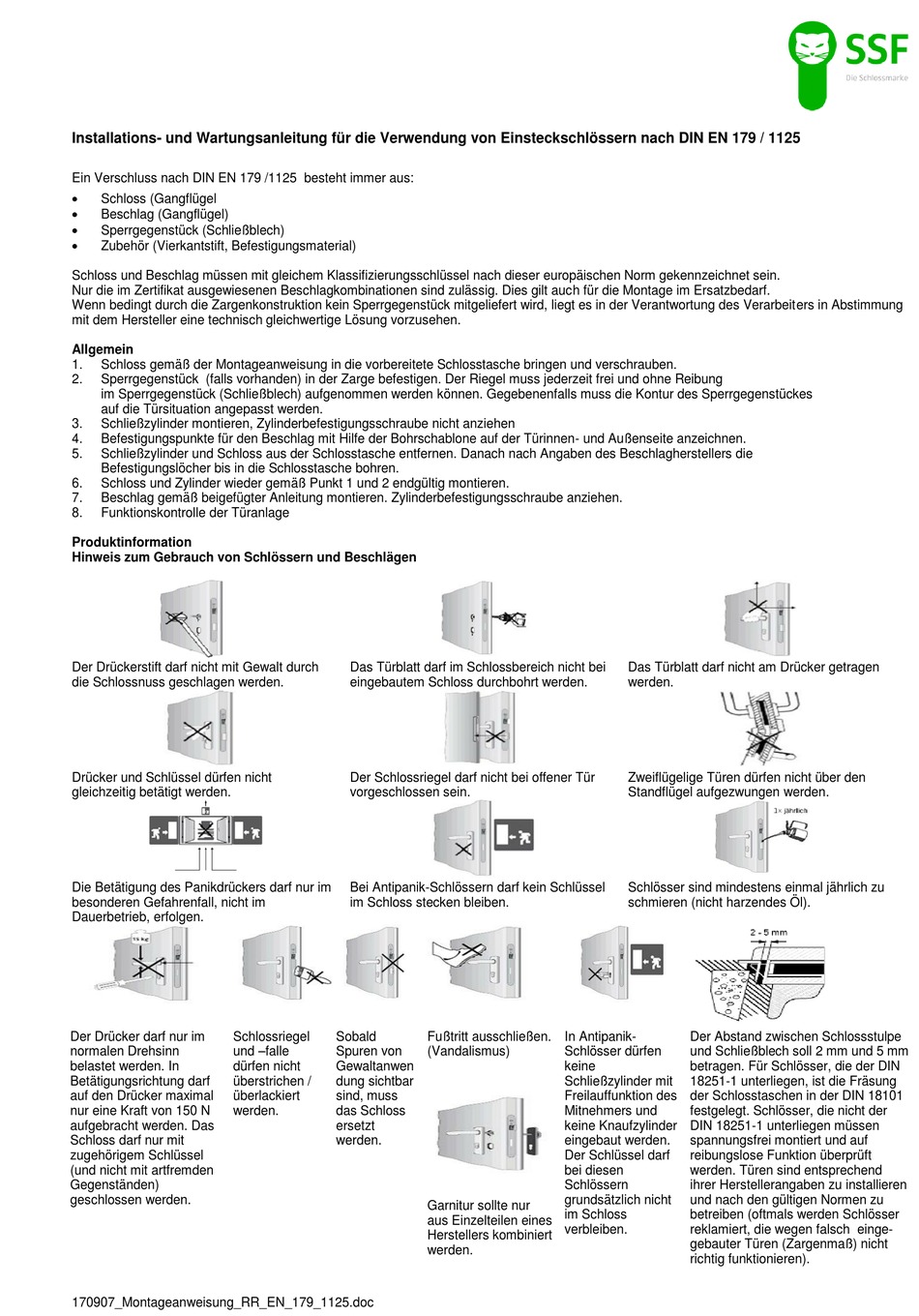

SSF RR Installations- Und Wartungsanleitung

Installations- und Wartungsanleitung für die Verwendung von Einsteckschlössern nach DIN EN 179 / 1125
Ein Verschluss nach DIN EN 179 /1125 besteht immer aus:

Schloss (Gangflügel

Beschlag (Gangflügel)

Sperrgegenstück (Schließblech)

Zubehör (Vierkantstift, Befestigungsmaterial)
Schloss und Beschlag müssen mit gleichem Klassifizierungsschlüssel nach dieser europäischen Norm gekennzeichnet sein.
Nur die im Zertifikat ausgewiesenen Beschlagkombinationen sind zulässig. Dies gilt auch für die Montage im Ersatzbedarf.
Wenn bedingt durch die Zargenkonstruktion kein Sperrgegenstück mitgeliefert wird, liegt es in der Verantwortung des Verarbeiters in Abstimmung
mit dem Hersteller eine technisch gleichwertige Lösung vorzusehen.
Allgemein
1. Schloss gemäß der Montageanweisung in die vorbereitete Schlosstasche bringen und verschrauben.
2. Sperrgegenstück (falls vorhanden) in der Zarge befestigen. Der Riegel muss jederzeit frei und ohne Reibung
im Sperrgegenstück (Schließblech) aufgenommen werden können. Gegebenenfalls muss die Kontur des Sperrgegenstückes
auf die Türsituation angepasst werden.
3. Schließzylinder montieren, Zylinderbefestigungsschraube nicht anziehen
4. Befestigungspunkte für den Beschlag mit Hilfe der Bohrschablone auf der Türinnen- und Außenseite anzeichnen.
5. Schließzylinder und Schloss aus der Schlosstasche entfernen. Danach nach Angaben des Beschlagherstellers die
Befestigungslöcher bis in die Schlosstasche bohren.
6. Schloss und Zylinder wieder gemäß Punkt 1 und 2 endgültig montieren.
7. Beschlag gemäß beigefügter Anleitung montieren. Zylinderbefestigungsschraube anziehen.
8. Funktionskontrolle der Türanlage
Produktinformation
Hinweis zum Gebrauch von Schlössern und Beschlägen
Der Drückerstift darf nicht mit Gewalt durch
die Schlossnuss geschlagen werden.
Drücker und Schlüssel dürfen nicht
gleichzeitig betätigt werden.
Die Betätigung des Panikdrückers darf nur im
besonderen Gefahrenfall, nicht im
Dauerbetrieb, erfolgen.
Der Drücker darf nur im Schlossriegel
und –falle
normalen Drehsinn
belastet werden. In dürfen nicht
Betätigungsrichtung darf überstrichen /
auf den Drücker maximal überlackiert
nur eine Kraft von 150 N werden.
aufgebracht werden. Das
Schloss darf nur mit
zugehörigem Schlüssel
(und nicht mit artfremden
Gegenständen)
geschlossen werden.
170907_Montageanweisung_RR_EN_179_1125.doc
Das Türblatt darf im Schlossbereich nicht bei
eingebautem Schloss durchbohrt werden.
Der Schlossriegel darf nicht bei offener Tür
vorgeschlossen sein.
Bei Antipanik-Schlössern darf kein Schlüssel
im Schloss stecken bleiben.
Sobald Fußtritt ausschließen.
Spuren von (Vandalismus)
Gewaltanwen
dung sichtbar
sind, muss
das Schloss
ersetzt
werden.
Garnitur sollte nur
aus Einzelteilen eines
Herstellers kombiniert
werden.
Das Türblatt darf nicht am Drücker getragen
werden.
Zweiflügelige Türen dürfen nicht über den
Standflügel aufgezwungen werden.
Schlösser sind mindestens einmal jährlich zu
schmieren (nicht harzendes Öl).
In Antipanik- Der Abstand zwischen Schlossstulpe
Schlösser dürfen und Schließblech soll 2 mm und 5 mm
keine betragen. Für Schlösser, die der DIN
Schließzylinder mit 18251-1 unterliegen, ist die Fräsung
Freilauffunktion des der Schlosstaschen in der DIN 18101
Mitnehmers und festgelegt. Schlösser, die nicht der
keine Knaufzylinder DIN 18251-1 unterliegen müssen
eingebaut werden. spannungsfrei montiert und auf
Der Schlüssel darf reibungslose Funktion überprüft
bei diesen werden. Türen sind entsprechend
Schlössern ihrer Herstellerangaben zu installieren
grundsätzlich nicht und nach den gültigen Normen zu
im Schloss betreiben (oftmals werden Schlösser
verbleiben. reklamiert, die wegen falsch einge-
gebauter Türen (Zargenmaß) nicht
richtig funktionieren).
