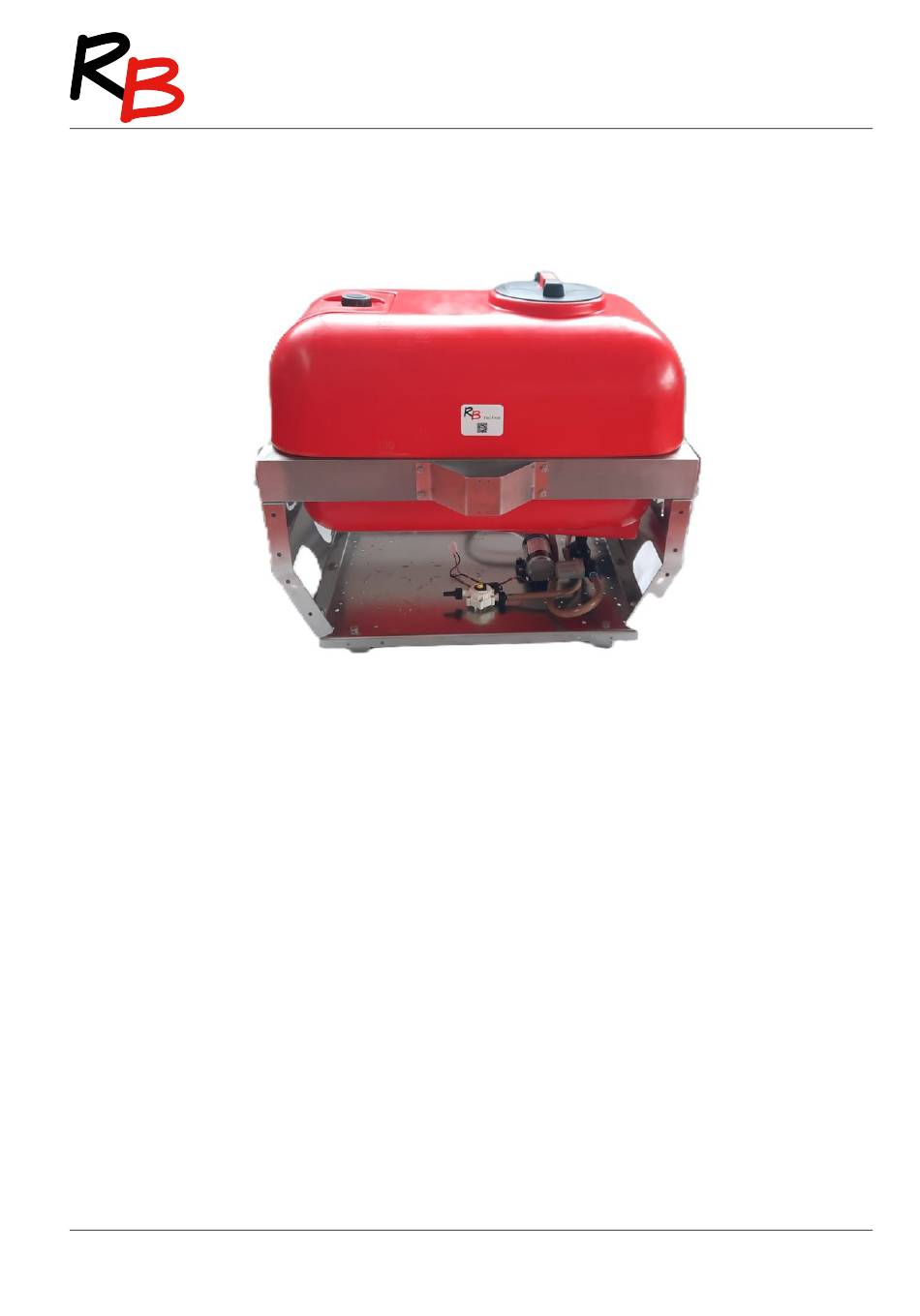

RB Sprayer 100 R Bedienungsanleitung & Ersatzteilliste
Inhaltsverzeichnis
Technik, die passt.
Remund + Berger AG
Schulstrasse 1
Vogelbuch
3206 Rizenbach
RB Sprayer
RB Sprayer 100 R, RB Sprayer 200 R,
RB Sprayer 300 R, RB Sprayer 300 Pro
Bedienungsanleitung
Ersatzteilliste
Remund + Berger AG
Werkstatt + Lager
Altes Widalmi 8
3216 Ried
031 – 751 03 57
remund@remund-berger.ch
Inhaltsverzeichnis
Inhaltszusammenfassung für RB Sprayer 100 R
- Seite 1 Technik, die passt. RB Sprayer RB Sprayer 100 R, RB Sprayer 200 R, RB Sprayer 300 R, RB Sprayer 300 Pro Bedienungsanleitung Ersatzteilliste Remund + Berger AG Remund + Berger AG Schulstrasse 1 Werkstatt + Lager Vogelbuch Altes Widalmi 8 031 –...
- Seite 2 Technik, die passt. Remund + Berger AG Remund + Berger AG Seite 2 von 19 Schulstrasse 1 Werkstatt + Lager Vogelbuch Altes Widalmi 8 031 – 751 03 57 3206 Rizenbach 3216 Ried remund@remund-berger.ch...
-
Seite 3: Inhaltsverzeichnis
Technik, die passt. Inhaltsverzeichnis Sicherheit ........................4 1.1 Sprayer ........................4 1.2 Propionsäure ......................4 Beschreibung ......................5 2.1 Einsatzgebiet ......................5 2.2 Technische Daten ....................5 Bedienungsanleitung „Spraymat mini“ ..............6 3.1 Leistungsmerkmale ....................6 3.2 Anzeige und Tastatur ....................7 3.3 Kalibrierung des Durchflussgebers ................ -
Seite 4: Sicherheit
Technik, die passt. 1. Sicherheit Diese Hinweise sollen helfen, die Sicherheit beim Umgang mit Feldspritzen und Propionsäure zu erhöhen. 1.1 Sprayer Allgemeine Hinweise: Vor der Anwendung sicherstellen, dass der Sprayer in einwandfreiem Zustand ist. Nur auf befestigten Flächen befüllen, um eine Kontamination des Bodens und des Wassers zu vermeiden. -
Seite 5: Beschreibung
Technik, die passt. 2. Beschreibung Der RB Sprayer besteht aus einem soliden Edelstahlrahmen, aus einem Kunststofftank sowie den elektrischen Bauteilen. 2.1 Einsatzgebiet RB Sprayer für kleine, genau dosierte Ausbringmengen: Heu- und Silagekonservierung Getreidekonservierung Bandspritzanlagen Kartoffelsetzautomaten Effektive Mikroorganismen 2.2 Technische Daten Betriebsspannung 10,5…16V... -
Seite 6: Bedienungsanleitung „Spraymat Mini
Technik, die passt. 3. Bedienungsanleitung „Spraymat mini“ 3.1 Leistungsmerkmale Die Spritzensteuerung „Spraymat mini“ dient zur Ansteuerung einer elektrischen Pumpe und zur Erfassung von ausgebrachter Spritzmenge und Arbeitszeit. Es gibt 2 Betriebsarten: S und A Während des Spritzens wird die Durchflussmenge in l/min angezeigt und ist über Tastendruck veränderbar. -
Seite 7: Anzeige Und Tastatur
Technik, die passt. 3.2 Anzeige und Tastatur In der 4-stelligen LCD-Anzeige werden die Messwerte und der Kalibriervorgang angezeigt. Die Tasten haben folgende Funktionen: F-Taste Mit dieser Taste wird der Kalibriervorgang aufgerufen, gesteuert und die Eichwerte des Durchflussgebers abgespeichert. Ein Anzeige- und Sensortest kann ebenfalls mit dieser Taste aufgerufen werden. - Seite 8 Technik, die passt. Spritzbetrieb Version 3.0 Betriebsart S (bA S) Siehe Betriebsart Version 2.9 Betriebsart S (bA S) Spritzbetrieb Version 3.0 Betriebsart A (bA A) (wegabhängig) Durch Tastendruck auf die I/O-Taste wird der Pumpenmotor eingeschaltet und die Spritzmenge in l/ha angezeigt. Der Arbeitszustand der Pumpe wird durch eine rote Leuchtdiode neben der I/O-Taste angezeigt.
-
Seite 9: Kalibrierung Des Durchflussgebers
Technik, die passt. 3.3 Kalibrierung des Durchflussgebers Zur Messung von Durchfluss und Spritzmenge muss dem Rechner im Spraymat die Impulsanzahl pro Liter des angeschlossenen Durchflussgebers eingegeben werden. Dazu gibt es zwei Möglichkeiten: 1) Eingabe der Impulsanzahl pro Liter über die Tastatur 2) Kalibriervorgang durch Umpumpen einer definierten Spritzmenge astatureingabe Die F-Taste mehrmals drücken bis in der Anzeige „IL“... - Seite 10 Technik, die passt. Arbeitsstellungssensor Zusätzlich zu der I/O-Taste kann der Pumpenmotor auch automatisch von einem Arbeitsstellungssensor ein- und ausgeschaltet werden. Dieser Sensor kann als „Schliesser“, „Öffner“ oder „Drehzahlsensor“ an der Maschine montiert werden/sein. Wird ein Arbeitsstellungssensor benutzt, muss er im Rechner aktiviert werden. Dazu die F-Taste mehrmals betätigen bis auf der Anzeige „Arb.X“...
-
Seite 11: Bedienungsanleitung „Spraymat Switch
Technik, die passt. 4. Bedienungsanleitung „Spraymat switch“ 4.1 Leistungsmerkmale Die Steuerung „Spraymat switch“ dient zur Ansteuerung einer elektrischen Pumpe. Die Drehzahl und damit die Förderleistung der Pumpe kann stufenlos eingestellt werden. Das Zuschalten der Pumpe erfolgt durch einen Sensor. 4.2 Funktion Mit dem Hebelschalter wird die Steuerung eingeschaltet. -
Seite 12: Betrieb
5. Heuballenkonservierung mit Propionsäure 5.1 Feuchtigkeitsgrad Zur genauen Messung der Feuchtigkeit verhilft der Heu- und Strohfeuchtemesser RB-HFM. Die gepresste Balle wird an 5 bis 8 verschiedenen Positionen gemessen, damit ein möglichst genauer Feuchtigkeitsmesswert erhoben werden kann. Bei Abweichungen über 5 Prozent sollten nur die 5 höchsten Werte gezählt werden. -
Seite 13: Referenzwerte Zur Bestimmung Des Durchschnittlichen Ballengewichts
Technik, die passt. 5.3 Referenzwerte zur Bestimmung des durchschnittlichen Ballengewichts Masse in cm Volumen m Gewicht / Balle in kg Hochdruckballen 100/45/35 0.16 25 - 35 Rundballen 120/120 220 - 310 Rundballen 120/120 330 - 470 Quaderballen 200/80/90 270 - 370 Quaderballen 240/120/70 380 - 530... -
Seite 14: Referenzwerte Zur Bestimmung Der Propionsäure / Tonne Heu
Technik, die passt. 5.5 Referenzwerte zur Bestimmung der Propionsäure / Tonne Heu Wassergehalt in % 15-20 20-22 22-25 Ermitteln mit HFM Sonde R/B) Propionsäure in Liter / Tonne 7-10 Werte je nach Hersteller verschieden. Ab 25% nachtrocknen! 5.6 Formel zur Bestimmung der Liter / Minute pro Düse Formel kg / Balle Liter / Tonne... -
Seite 15: Tabelle Zur Auswahl Der Passenden Düsen
Technik, die passt. 5.7 Tabelle zur Auswahl der passenden Düsen Turbo Floodjet Düsen zu Spritzbalken Chromstahl l/min 0.91 1.12 1.29 1.44 1.58 Braun (Standard) l/min 1.14 1.61 1.97 Grau l/min 1.37 1.67 1.93 2.17 2.37 Weiss l/min 1.82 2.23 2.58 2.88 3.15 Hellblau... -
Seite 16: Achtung Mit Propionsäure
Technik, die passt. ACHTUNG Die Pumpe nie mehr als 30 Sekunden trocken laufen lassen und mit dem stetigen Betriebsdruck von 1 bis 3 Bar arbeiten. Kein Betrieb möglich unter 0,8 Bar. Grund dafür sind die Antitropfdüsen. Weil mit sehr kleinen Düsen gearbeitet wird, ist es sehr wichtig, dass die ganze Anlage stets sehr sauber gehalten wird, und dass die Spritzmittel keine Verunreinigungen enthalten. -
Seite 17: Elektroschema „Spraymat Switch
Technik, die passt. 6. Elektroschema „Spraymat switch“ Remund + Berger AG Remund + Berger AG Seite 17 von 19 Schulstrasse 1 Werkstatt + Lager Vogelbuch Altes Widalmi 8 031 – 751 03 57 3206 Rizenbach 3216 Ried remund@remund-berger.ch... -
Seite 18: Elektroschema „Spraymat Mini
Technik, die passt. 7. Elektroschema „Spraymat mini“ Remund + Berger AG Remund + Berger AG Seite 18 von 19 Schulstrasse 1 Werkstatt + Lager Vogelbuch Altes Widalmi 8 031 – 751 03 57 3206 Rizenbach 3216 Ried remund@remund-berger.ch... -
Seite 19: Ersatzteilliste
Technik, die passt. 8. Ersatzteilliste Remund + Berger AG Remund + Berger AG Seite 19 von 19 Schulstrasse 1 Werkstatt + Lager Vogelbuch Altes Widalmi 8 031 – 751 03 57 3206 Rizenbach 3216 Ried remund@remund-berger.ch...
