Rowe ReproPLOT 3100 Bedienerhandbuch
Verwandte Anleitungen für Rowe ReproPLOT 3100
Inhaltszusammenfassung für Rowe ReproPLOT 3100

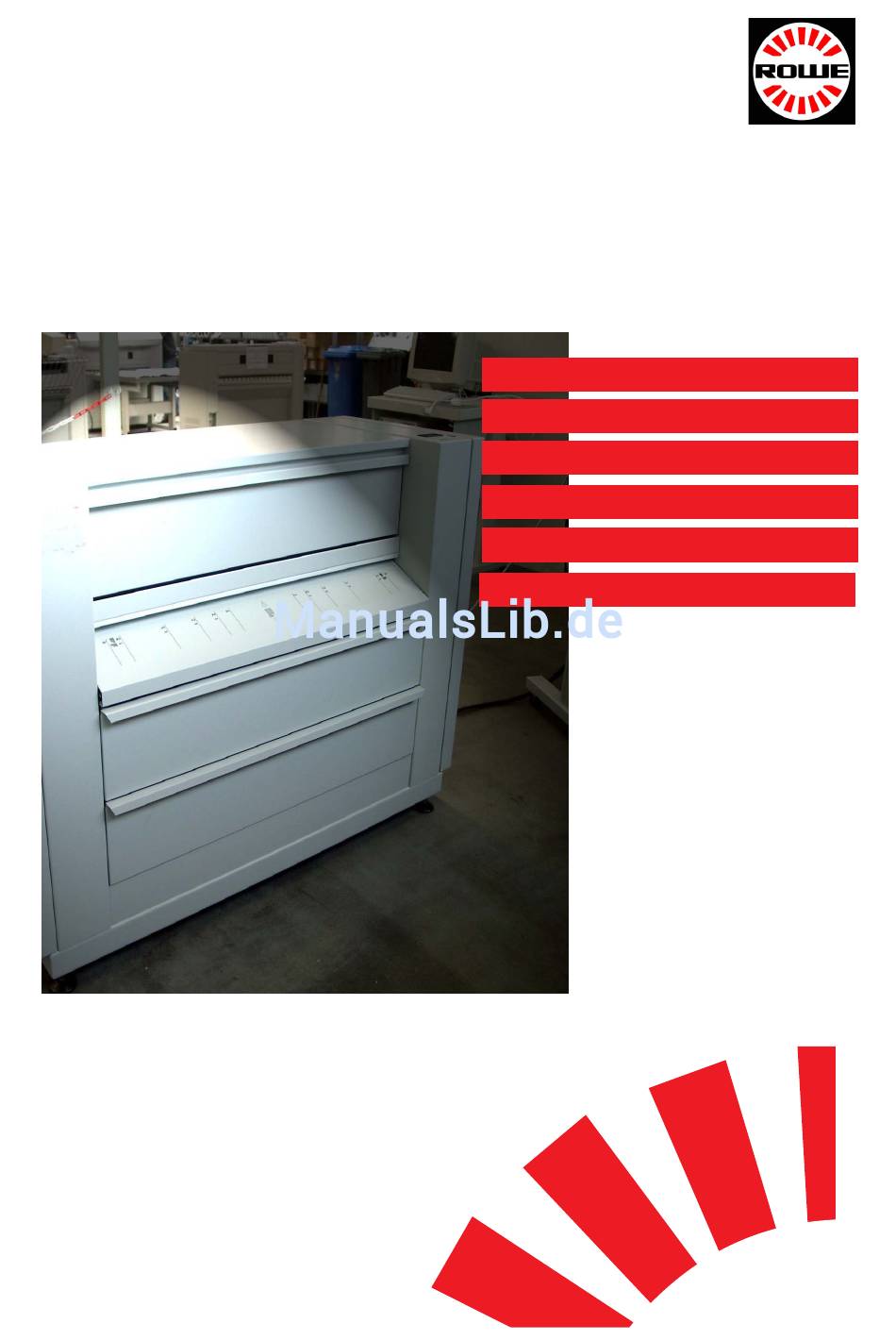

- Seite 1 ReproPLOT 3100 Bedienerhandbuch Produktmerkmale Bedienung Papierrollenwechsel Tonerwechsel Störungen Fehlersuche Betriebsanleitung...
-
Seite 2: Einleitung
Plotter und der Konsole durchgeführt werden können. Er bestimmt z.B. die Betriebsarten wie Plotten, Standby, Abschalten, Serviceintervalle, Einzelblatteinzug. Darüber hinaus ist er verantwortlich für die Sicherstellung aller Resourcen wie Toner und Plotmaterial. Seite 2 Bedienerhandbuch ReproPLOT 3100... - Seite 3 In den Betriebsanleitungen werden folgende Benen- Symbole nungen bzw. Zeichen für besonders wichtige Anga- ben benutzt. Hinweise Besondere Angaben hinsichtlich der wirtschaftlichen Wichtig Verwendung des Plotsystems Achtung Besonder Angaben bzw. Ge- und Verbote zur Schadensverhütung. ! ! ! ! ! Bedienerhandbuch ReproPLOT 3100 Seite 3...
- Seite 4 Seite 4 Bedienerhandbuch ReproPLOT 3100...
-
Seite 5: Inhaltsverzeichnis
Powerdown (Energiespar-Modus) einstellen ........36 Abrufen der Verbrauchsdaten............... 42 Störungen und Meldungen ..............44 Statusmeldungen .................. 46 Warnmeldungen ..................48 Fehlermeldungen .................. 50 Plotter neu initialisieren ................. 51 Staubereiche im Plotter................. 55 Fehlersuche ..................66 Bedienerhandbuch ReproPLOT 3100 Seite 5... -
Seite 6: Produktmerkmale
Auf dem Systemkern laufen Funktionseinheiten folgender Software-Module ab: Schnittstellensteuerung, Plotauftragsverwaltung, Plotbearbeitung und Graphik-Formatkonvertierung. Der integrierte PC verfügt über alle unter Windows NT bereitgestellten Resourcen. Für den Bildspeicher wird ein Teil des System- speichers reserviert. Seite 6 Bedienerhandbuch ReproPLOT 3100... - Seite 7 Der Plotter muss über einen Lan-Port an die Rechnerumgebung angeschlossen werden und unterstützt über das Betriebssystem Windows NT alle gängigen Netzwerkprotokolle. Der Plotter kann somit in verschiedene Netzwerk- umgebungen eingesetzt werden z.B. TCP/IP, NetBEUI und Novell. Bedienerhandbuch ReproPLOT 3100 Seite 7...
- Seite 8 Unterbrechung eines Auftrags notwen- dig wird. Ebenso kann dies abhängig vom Maschinenstatus bewirken, daß ein anderer Auftrag vorgezogen wird, z.B. wenn der Falter eine Störung hat und ein im Spooler vorhande- ner Auftrag ohne Faltung auszugeben ist. Seite 8 Bedienerhandbuch ReproPLOT 3100...
- Seite 9 · HP-GL, HP-GL/2, HP-RTL · TIFF · CALS Type 1 und 2 · CGM · PostScript, PDF (optional) Während der Konvertierung werden zusätzliche Funktionen ausgeführt · Skalierung (Größenanpassung) · Drehung · Stiftbelegungen · Label- / Stempelaufdruck · Randeinstellung Bedienerhandbuch ReproPLOT 3100 Seite 9...
- Seite 10 Einstellungen des Druckertreibers ihre Datei- en drucken. Aus bestehenden Archiven kann der Plotter über ORDER - eine frei programmierbare ORD-Datei über Netz- Datei werk angesprochen werden und satzbezogene Auträge erhalten. Hierzu mehr Informationen im Administrator- handbuch. Seite 10 Bedienerhandbuch ReproPLOT 3100...
-
Seite 11: Zusatzgeräte
Soll gleichzeitig eine Plansortierung erfolgen, so kann die Faltmaschine mit bis zu drei Auslaufebenen aus- gerüstet werden. Die Steuerung der Online-Faltmaschinen erfolgt über den Plotter-Controller (einschließlich der Abageebenen). Weitere Informationen entnehmen Sie bitte der Bedienungsanleitung für die Faltmaschine. Bedienerhandbuch ReproPLOT 3100 Seite 11... -
Seite 12: Reproplot 3100
Plotter mit einer Schublade (2 Papierrollen) Überblick Plotter Ansicht Vorderseite obere Toner- Bedienfeld Abdeckhaube kartuschen Alttoner- behälter Einlauftisch manuell Schubfach 1 Rolle 2 + 1 Ablagefach Stellfüße Ansicht Rückseite Plotauslauf Hauptschalter Stromversorgung Anschluß für Netzwerk, Bildschirm Tastatur, Maus und Faltmaschine Seite 12 Bedienerhandbuch ReproPLOT 3100... -
Seite 13: Reproplot 3100
Toner- Bedienfeld Abdeckhaube kartuschen Alttoner- behälter Einlauftisch manuell Schubfach 1 Rolle 2 + 1 Schubfach 2 Rolle 4 + 3 Stellfüße Ansicht Rückseite Plotauslauf Hauptschalter Stromversorgung Anschluß für Netzwerk, Bildschirm Tastatur, Maus und Faltmaschine Bedienerhandbuch ReproPLOT 3100 Seite 13... -
Seite 14: Bedienung
Anzeige und Festlegung aller Maschinen- daten Über die SET-Taste kann die Rollenbelegung angezeigt und geändert werden. Anzeige und Festlegung aller Servicedaten (dieser Bereich ist Passwortgeschützt) Über die SET-Taste können Serviceeinstellungen abgerufen und geändert werden Seite 14 Bedienerhandbuch ReproPLOT 3100... -
Seite 15: Lcd-Display
4 Kontrolleuchten zeigen die wichtigsten Status- meldungen direkt an: Netz ein, Störung usw. Einzelblatt Online Display-Sprache und Anzahl der angezeigten Anmer- Parameter können in einer Textdatei editiert kung werden. Lesen Sie hierzu nähere Hinweise im Service- handbuch. Bedienerhandbuch ReproPLOT 3100 Seite 15... -
Seite 16: Beschreibung Der Menüstruktur
Die Liste wird entweder von oben nach unten oder umgekehrt angezeigt. Wichtig Während der Plotter einen Plotauftrag bearbei- ! ! ! ! ! tet, ist der Verwaltungsmodus gesperrt. Umgekehrt führt der Plotter keine Aufträge aus, wenn der Verwaltungsmodus aktiv ist. Seite 16 Bedienerhandbuch ReproPLOT 3100... - Seite 17 Maschinendaten machine data Initialisierung Rollenbelegung machine data Verbrauchsdaten consump. data Status Powerdown/Uhr Parameter machine data consump.data Gesamtmeter total meter Gesamtmeter Gesamtschnitte Betriebsstunden machine data consump.data total meter 99999 wait for plot 16 : 54 Ausstieg Bedienerhandbuch ReproPLOT 3100 Seite 17...
-
Seite 18: Bedientasten
Schnitt- funktion. Hierdurch wird ein Hardware- Reset ausgelöst, der vergleichbar ist RESET mit einem erneuten Einschalten des Plotters. Eine Fehlfunktion in der Steu- erung kann hierdurch beseitigt werden. > 3 sec Seite 18 Bedienerhandbuch ReproPLOT 3100... - Seite 19 Durch Betätigen dieser Taste schalten Sie den Einzelblatt Plotter von Einzelblatteinzug in autom. Rollenzu- führung. Die Meldung “Manuell“ verschwindet. Mit der ENTER-Taste bestätigen Sie Meldungen, Bestätigung die vom Plotter in der unteren Display-Zeile ange- zeigt werden. z.B. System beenden? Bedienerhandbuch ReproPLOT 3100 Seite 19...
-
Seite 20: Plotter Einschalten
Zeile die entsprechenden Hinweise. Das Einschalten ohne autom. Online-Prozedur Offline verläuft ähnlich, der Plotter verbleibt jedoch im Offline-Modus und führt keine Plotaufträge aus. Der Online-Modus muss manuell über die Taste System beenden “online“ eingeschaltet werden. Seite 20 Bedienerhandbuch ReproPLOT 3100... -
Seite 21: Plotter Ausschalten
Das Ausschalten ohne vorherige Abmeldung ! ! ! ! ! kann zu Datenverlust und Fehler im Betriebs- system führen Wichtig : Nach dem Ausschalten warten Sie ca 5 sec bis Sie den Plotter erneut einschalten Bedienerhandbuch ReproPLOT 3100 Seite 21... -
Seite 22: Papierrollen Einlegen / Wechseln
Drücken auf den innen im Rohr befind- lichen Hebel aus dem Pappkern. Legen sie die neue Papierrolle auf einen Tisch. Schieben Sie den Rollenhalter durch gleichzeitiges Drücken des innen im Rohr befindlichen Hebels wie abgebildet in die neue Papierrolle. falsch richtig Seite 22 Bedienerhandbuch ReproPLOT 3100... - Seite 23 Plotdokument abschließt. Drehen Sie mit der Hand die Papier- rolle in Laufrich- tung, bis der Papieranfang ge- gen die vordere Transportrolle stößt. Drehen Sie jetzt die obere An- druckrolle, bis der Papieranfang si- cher gefaßt ist. Bedienerhandbuch ReproPLOT 3100 Seite 23...
-
Seite 24: Festlegen Der Rollen Mit Materialart
Pfeiltasten die festzulegende Rolle Rollenbelegung - Rolle1 - Rolle2 - Rolle3 - Rolle4 Rolle 1 Betätigen Sie die SET-Taste. Wählen Sie durch mehrmaliges Betätigen der Pfeiltasten den Menüpunkt - Medium - Breite Rollenbelegung Rolle 1 Medium Seite 24 Bedienerhandbuch ReproPLOT 3100... - Seite 25 ENTER-Taste nicht betätigt. Wieder- Medium holen Sie den Vorgang. transparent Betätigen Sie die Online-Taste. Der Drucker fährt wieder in den Online-Modus, Warten auf Plot alle Papierrollen werden in Startposition gefahren, die Schubfacher werden verriegelt. 16 : 54 Bedienerhandbuch ReproPLOT 3100 Seite 25...
-
Seite 26: Festlegen Der Rollen Mit Materialbreite
Pfeiltasten die festzulegende Rolle Rollenbelegung - Rolle1 - Rolle2 - Rolle3 - Rolle4 Rolle 1 Betätigen Sie die SET-Taste. Wählen Sie durch mehrmaliges Betätigen der Pfeiltasten den Menüpunkt Breite - Medium - Rollenbelegung Rolle 1 Breite Seite 26 Bedienerhandbuch ReproPLOT 3100... - Seite 27 Das Display wechselt wieder in den Betriebs- modus. Offline System beenden Betätigen Sie die Online-Taste. Der Drucker fährt wieder in den Online-Modus, Warten auf Plot alle Papierrollen werden in Startposition gefahren, die Schubfacher werden verriegelt. 16 : 54 Bedienerhandbuch ReproPLOT 3100 Seite 27...
-
Seite 28: Einsetzen Der Tonerkartuschen
Bei richtiger Lage ist das Siegelband links an der Kartusche angeordnet. Setzen Sie die Kartusche durch leichte Schräg- stellung zunächst in die vordere Führungsnut ein. Drücken Sie anschließend die Kartusche nach unten, so daß die Verriegelung einschnappt. Seite 28 Bedienerhandbuch ReproPLOT 3100... - Seite 29 Setzen Sie den neuen Behälter in die Halte- rung ein, indem Sie zunächst das Rohr des Alttonerkanals in die vorgesehene Öffnung einführen. Schließen Sie alle Türen und Abdeckungen. Schalten Sie über die Online-Taste den Plotter "BEREIT". Bedienerhandbuch ReproPLOT 3100 Seite 29...
-
Seite 30: Einschalten Des Einzelblatteinzugs
Führen Sie das angefor- derte Papier im Einzelblatteinzug mittig ein. Die Bild-Ausgabe erfolgt im Manuell-Modus immer mittig, unabhängig von der Papierbreite, d.h. die Papierbahn muss eben- falls im manuellen Ein- zugsschacht mittig zuge- führt werden. Seite 30 Bedienerhandbuch ReproPLOT 3100... - Seite 31 Papierstau. Ebenfalls kann keine Garantie bei rückseitigem Bedrucken übernom- men werden. In der Betriebsart „MANUELL“ kann der Plotter Wichtig keine Aufträge für die Rollenzuführung überneh- ! ! ! ! ! men. Deshalb unbedingt wieder zurückschal- ten. Bedienerhandbuch ReproPLOT 3100 Seite 31...
-
Seite 32: Anfordern Eines Testplots
Display angezeigt. paper 420 x 595 Als Testplot stehen verschiedene Imagedaten zur Verfügung. Im Administratorhandbuch wird be- schrieben, wie Sie Testplots wechseln können und wie Sie aus jeder erzeugten Plotdatei einen Testplot einrichten können. Seite 32 Bedienerhandbuch ReproPLOT 3100... - Seite 33 Befindet sich der Plotter im Offline-Modus, wird nach Testplotausgabe in den Online-Modus um- geschaltet. Dieser Plotauftrag wird nicht über das Plot- Wichtig management generiert. Deshalb enthält er kei- ne entsprechende Auftragsstruktur. Bei geöffneter Einlaufweiche wird der Testplot in die Faltmaschine einlaufen. Bedienerhandbuch ReproPLOT 3100 Seite 33...
-
Seite 34: Anhalten Des Plotters Ohne Notschnitt
Resourcenmangel, keine Schublade offen) , so schaltet er selbsttätig nach einer Minute in den Online-Modus. Diese automatische Online-Prozedur kann der Servicetechniker durch eine Parametereingabe im Servicemodus deaktivieren, so daß der Plotter nur durch die Online-Taste in den BEREIT- Status wechselt. Seite 34 Bedienerhandbuch ReproPLOT 3100... -
Seite 35: Anhalten Des Plotters Mit Notschnitt
Plotausgaben generiert wurden. Ein Plotabbruch unmittelbar nach dem Start des Hinweis Papiers kann zu einem Papierstau führen. Des- halb führen Sie diesen Befehl nur aus, wenn der Plotanfang am Auslauf sichtbar ist. Bedienerhandbuch ReproPLOT 3100 Seite 35... -
Seite 36: Powerdown (Energiesparmodus) Einstellen
-Maschinendaten- Initialisierung - Rollenbelegung Durch Betätigen der SET-Taste gelangen Sie in die 2. Menüzeile. Wählen Sie durch mehrmaliges Betätigen der Pfeiltasten aus der Liste den Menüpunkt -Powerdown/ Uhr- Parameter Verbrauchsdaten - Maschinendaten - Status Powerdown Seite 36 Bedienerhandbuch ReproPLOT 3100... - Seite 37 Montag bis Freitag Powerdown / Uhr wird nach der eingestellten Betriebsart Aktivzeit Powerdown beendet. Im Gegensatz zur Betriebsart 2 ist zum Starten der Aufheiz- phase kein Plotauftrag erfor- derlich. Die gewünschte Eingabe bestätigen Sie mit der ENTER-Taste Bedienerhandbuch ReproPLOT 3100 Seite 37...
- Seite 38 Powerdown / Uhr len Sie die gewünschte Verzögerungszeit in Minu- Verzögerung ten ein. D. h. erhält innerhalb dieser Verzögerungszeit der Plotter keinen neuen Plotauftrag, wird der Power- down-Modus aktiviert. Die gewünschte Eingabe bestätigen Sie mit der ENTER-Taste. Seite 38 Bedienerhandbuch ReproPLOT 3100...
- Seite 39 Die gewünschte Eingabe bestätigen Sie mit der ENTER-Taste Maschinendaten Den Zeitpunkt - aktiv bis - stellen Sie nach dem Powerdown / Uhr gleichem Muster ein. aktiv bis In der Betriebsart 2 wird erst durch einen Plotauftrag die Powerdown-Phase beendet. Bedienerhandbuch ReproPLOT 3100 Seite 39...
- Seite 40 - Betriebsart - Verzögerung - aktiv von - aktiv bis - - Wochentag - Uhr(min) - Uhr(std.) In der 4. Menüzeile stellen Sie mit den Pfeil- tasten den aktuellen Wochentag ein, wobei Maschinendaten Wochentag 1 Montag bedeutet. Powerdown/Uhr Wochentag Seite 40 Bedienerhandbuch ReproPLOT 3100...
- Seite 41 Minutenzahl ein. Maschinendaten Powerdown/Uhr Uhr (min.) Das Umschalten von Sommer- auf Winterzeit Achtung: und umgekehrt erfolgt derzeit nicht automa- ! ! ! ! ! tisch. Die Zeit muss wie - oben beschrieben - entsprechend korrigiert werden. Bedienerhandbuch ReproPLOT 3100 Seite 41...
-
Seite 42: Abrufen Der Verbrauchsdaten
Wählen Sie in der 3. Menüzeile durch mehrmali- ges Betätigen der Pfeiltasten aus der Liste den Maschinendaten Menüpunkt Verbrauchsdaten - Gesamtmeter - Gesamtmeter 2 - Gesamtschnitte Gesamtmeter - Betriebsstunden - Die 4. Menüzeile zeigt die Gesamtlaufmeter an. Seite 42 Bedienerhandbuch ReproPLOT 3100... - Seite 43 - Gesamtmeter - Gesamtmeter 2 -Gesamtschnitte - Betriebsstunden - Die 4. Menüzeile zeigt die Gesamtbetriebs- stunden an. Hinweis: Die Zähler sind nicht rücksetzbar. Bei Ausstausch der Maschinensteuerung gehen diese Werte verloren. Der letzte Stand ist vorher festzuhalten. Bedienerhandbuch ReproPLOT 3100 Seite 43...
-
Seite 44: Störungen Und Meldungen
Umständen vermin- dert. Es ist zu erwarten, daß ohne Reaktion die Warnmeldung zu einer Fehlermeldung führt. Fehlermeldungen Hierbei wird der Druckvor- Stau Messer gang sofort unterbrochen. Im Display wird die Fehler- meldung im Klartext ange- zeigt. Seite 44 Bedienerhandbuch ReproPLOT 3100... - Seite 45 Stau Magazin Stau Messer Stau Trommel Stau Fixierung Stau Auslauf Schubfach 1 offen Schubfach 2 offen Schubfach 3 offen Abdeckung offen Tonerbox offen Toner leer Temp. zu hoch Temp. zu niedrig Temp. Sensor def. Dongle fehlt Bedienerhandbuch ReproPLOT 3100 Seite 45...
-
Seite 46: Statusmeldungen
Schalten Sie untergefahren, der Plotter ist nicht mehr in Funk- den Plotter tion und kann über den Hauptschalter vom jetzt aus! Stromnetz getrennt werden. Der Plotter muss vor einem erneuten Ein- Wichtig: schalten ausgeschaltet werden. Seite 46 Bedienerhandbuch ReproPLOT 3100... - Seite 47 Betriebsart. Wenn manuelle Plotjobs anstehen, keine Plotjobs erscheint in den beiden unteren Zeilen die Anfor- derung des einzulegenden Formats (Länge, Brei- te, Medium), andernfalls wird der Text „keine Plotjobs“ ausgegeben. Im Manuell-Modus werden keine Plotaufträge Wichtig: für Papierrollen ausgeführt. Bedienerhandbuch ReproPLOT 3100 Seite 47...
-
Seite 48: Warnmeldungen
Tonerkartuschen deutlich abgesun- Tonerwarnung ken. Die Plotausführung mit vermindertem Kontrast ist weiterhin möglich. Es sollten jedoch umgehend neue Toner- Wichtig: kartuschen eingesetzt werden, da der Plot- ter bei einem weiteren Absinken der Kon- zentration eine Störung anzeigt. Seite 48 Bedienerhandbuch ReproPLOT 3100... - Seite 49 Sie einen neuen Auftrag. Wird der Auftrag ohne Fehlermeldung ausgeführt, liegt die Ursa- che an einem internen Problem der Falt- maschine. Prüfen Sie, ob das Schnittstellenkabel zwi- schen Faltmaschine und Plotter korrekt einge- steckt ist. Bedienerhandbuch ReproPLOT 3100 Seite 49...
-
Seite 50: Fehlermeldungen
Der Systemabsturz kann durch eine fehlerhafte Plotdatei im Systemspeicher verursacht werden. Durch die Online-Prozedur wird versucht, diese fehlerhafte Datei erneut auszuplotten und es kommt möglicherweise wieder zu einem System- absturz. Der Plotter muss über die Funktion „Reboot“ neu initialisiert werden. Seite 50 Bedienerhandbuch ReproPLOT 3100... -
Seite 51: Plotter Neu Initialisieren
- Reboot - reset - Bestätigen Sie die Eingabe mit der ENTER-Tas- Der REBOOT-Befehl führt einen Reset (Warm- start) des Plotters durch. Alle laufenden Aktionen werden abgebrochen, alle Plotaufträge gelöscht und der Plotter wird neu gestartet. Bedienerhandbuch ReproPLOT 3100 Seite 51... - Seite 52 Abdeckungen geschlossen wur- den und die Tonerbox nicht korrekt eingeschoben wurde. Durch Öffnen einer dieser Abdeckungen werden über Sicherheitsendschalter alle Antriebe, Heizun- gen und Versorgungsspannungen sofort abge- schaltet. Damit wird auch ein gerade ausgeführter Plotauftrag abgebrochen. Seite 52 Bedienerhandbuch ReproPLOT 3100...
- Seite 53 Die Online-Prozedur kann nicht aktiviert werden, wenn eine der Schubladen nicht korrekt geschlos- sen ist. Stattdessen erscheint eine Fehlermel- dung über den Zustand der jeweiligen Schublade. Das Eintriegeln der Schubladen erfolgt durch Be- tätigen der Offline-Taste. Bedienerhandbuch ReproPLOT 3100 Seite 53...
- Seite 54 Führungsblechen am Papiereinlauf bzw. -auslauf herausgezogen werden. Stau Fixierung Ziehen Sie, wenn möglich, den Papierrest nach Hinweis: hinten aus dem Plotter. Hierdurch werden lose Tonerpartikel auf dem Papier nachträglich fixiiert und führen nicht zu einer Verschmutzung der Führungsbleche. Seite 54 Bedienerhandbuch ReproPLOT 3100...
-
Seite 55: Staubereiche Im Plotter
Staubereiche im Plotter Stau Trommel Stau Fixierung Stau Messer Bedienerhandbuch ReproPLOT 3100 Seite 55... - Seite 56 Auf Grund des Staus ist der Papieranfang in vielen Fällen stark gestaucht und muss manuell abge- schnitten werden. Entfernen Sie sorgfältig mögliche Papierreste und führen Sie das Papier erneut ein. Betätigen Sie die Online-Prozedur. Seite 56 Bedienerhandbuch ReproPLOT 3100...
- Seite 57 Die Funktion des Schnittes muss akustisch wahrgenommen werden können. Ist diese Funktion gewährleistet, betätigen Sie die Online-Prozedur und starten Sie einen Testplot. Falls keine Schnittfunktion erfolgt, schalten Sie den Plotter aus und informieren Sie die Service- Einsatzleitung. Bedienerhandbuch ReproPLOT 3100 Seite 57...
- Seite 58 Reinigungsblatt (Cleaningblade) in der Maschi- ne ständig gereinigt. Deshalb versuchen Sie niemals, Verunreinigungen auf der Trommel- oberfläche abzuwischen. Die Oberfläche der Trommel darf nicht mit den Fingern berührt oder mit Gegenständen (Uhr, Ring, Schrauben) zerkratzt werden. Seite 58 Bedienerhandbuch ReproPLOT 3100...
- Seite 59 ! ! ! ! ! ! ! ! ! ! Ein Papierstau unterhalb der Fotoleitertrommel Achtung: kann nur durch geschultes Personal behoben ! ! ! ! ! werden. Die Trommeloberfläche darf nicht be- rührt werden. Arretierung Arretierung Schreibkopf Entwicklereinheit Bedienerhandbuch ReproPLOT 3100 Seite 59...
- Seite 60 Bei einem erneuten Stau ohne erkennbare Ursa- che ist wahrscheinlich der Auslaufsensor defekt. Informieren Sie sofort die Service-Einsatzleitung. Über eine spezielle Parametereinstellung kann die Auslaufüberwachung vorübergehend außer Funktion gesetzt werden, bis ein Servicetechniker verfügbar ist. Seite 60 Bedienerhandbuch ReproPLOT 3100...
- Seite 61 Staumeldung. Prüfen Sie den Drehgeber auf Leichtgängigkeit in der Dre- hung und im Andruck. Die Auslaufklappe wird beim Hochschwenken automatisch in der obe- ren Stellung arretiert. Zum Zuklappen heben Sie den Arretierhebel an der linken Seitenwand geringfügig an. Bedienerhandbuch ReproPLOT 3100 Seite 61...
- Seite 62 Ursache hierfür ist entweder der Ausfall eines Heizstabes oder das Ansprechen des Überhitzungsschutzes. Überprüfen Sie den Überhitzungsschutz und deaktivieren Sie ggf. die Wiedereinschaltsperre. Bei erneutem Ansprechen des Überhitzungs schutzes informieren Sie die Service-Einsatz leitung. Seite 62 Bedienerhandbuch ReproPLOT 3100...
- Seite 63 Abdeckung. Lage des Temperatursenors Lage des Überhitzungs- schutzes 2. Drücken Sie gegen den mittig angeordneten ca. 1mm dicken Auslöse stift. Bei ausgelöster Wiedereinschaltsperre ist ein Einrasten spürbar. Die Wiedereinschalt- sperre ist nun aufgeho ben. Bedienerhandbuch ReproPLOT 3100 Seite 63...
- Seite 64 Wichtig: Prüfen Sie nach Entfernen der leeren Kartu- schen den Tonerstand in der Vorratsbox. Setzen Sie keine neuen Kartuschen ein, wenn noch ausreichend Toner vorhanden ist. Fordern Sie in diesem Fall einen Service- techniker an. Seite 64 Bedienerhandbuch ReproPLOT 3100...
- Seite 65 Bedienerhandbuch ReproPLOT 3100 Seite 65...
-
Seite 66: Fehlersuche
Anschlag eingeschoben ist und die Rasterhebel (siehe Seite 59) der Entwickler- einheit arretiert sind. Schreibkopf ist duch Tonerstaub verschmutzt. ungleichmäßige Schwenken Sie den Schreibkopf (Seite 59) Schwärzung hoch und reinigen Sie die Unterkante mit einem trockenen flusenfreien Reinigungstuch. Seite 66 Bedienerhandbuch ReproPLOT 3100... - Seite 67 Arretierhebel ein. Meldung Der Rollenhalter ist nicht korrekt eingelegt. „Rolle leer“ Der Rollenhalter liegt auf dem Ansatz der ohne das Papier Führungsrolle und erzeugt hierdurch eine fehlt “Rolle leer Meldung“, siehe Seite 22/23 Papierrollenwechsel. Bedienerhandbuch ReproPLOT 3100 Seite 67...
