Lcd-Anzeige - Phoenix Instrument Rsm-03-6Kh Bedienungsanleitung

Heizplatte 1+2 Heizplatte 3+4
PT1000-Anschlüsse
Abbildung 3: Anschlüsse für PT-1000
Modell
RMS-03-6KH
Temperatureinstellung
Geschwindigskeits-
Betriebs-LED Heizen
Betriebs-LED Rühren
PT1000-Anschluss
4.2 Anzeige (Display)
Externer PT1000 angeschlossen
Phoenix Instrument GmbH – Heinkelstraße 4 – 30827 Garbsen – info@phoenix-instrument.de
Heizplatte 5+6
Mode
einstellung

LCD-Anzeige

Zum Anschluss der externen T-Fühler
Hauptschalter
Istwert
Probe Hot

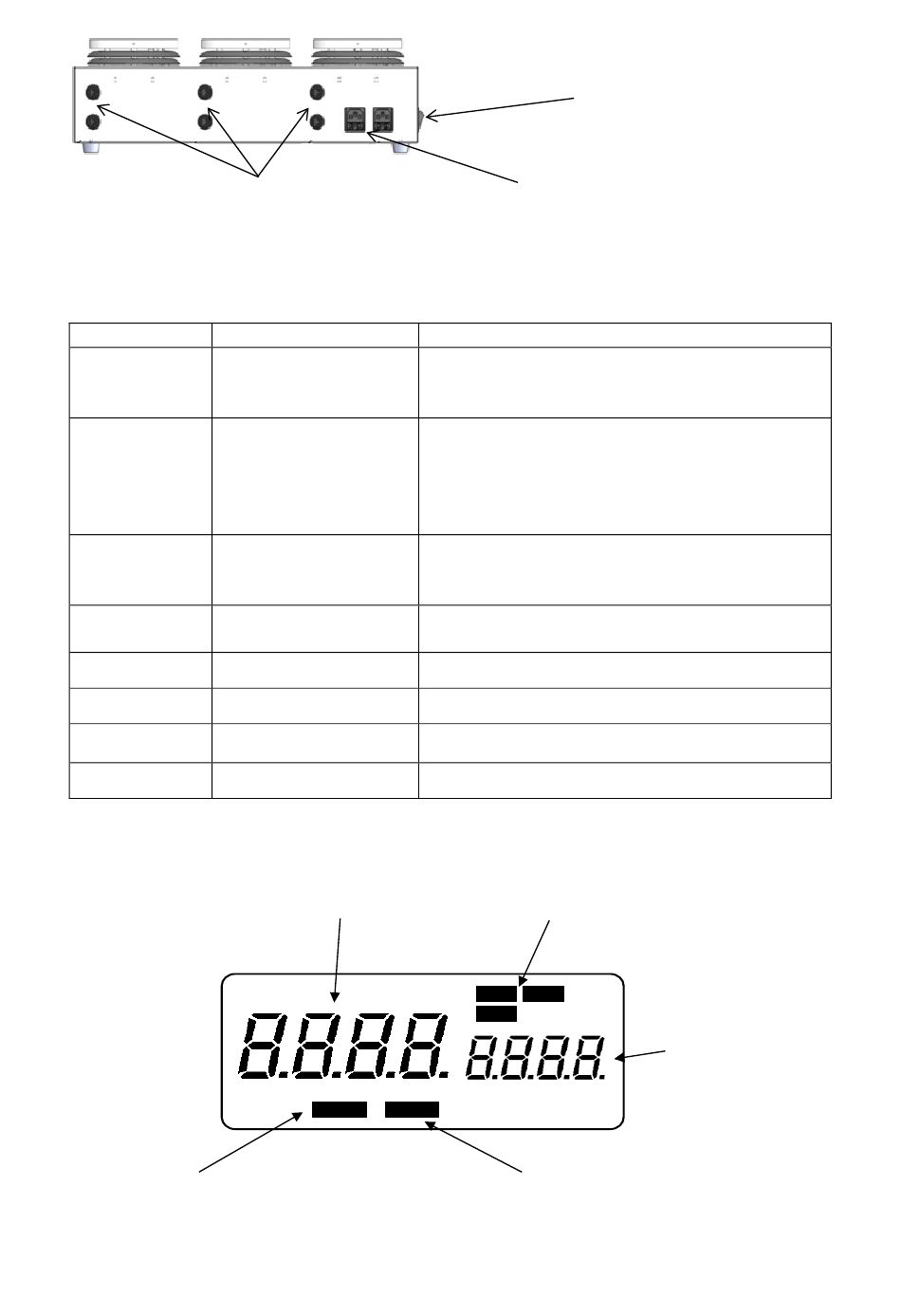

Abbildung 4: Display RSM-03-6KH
Hauptschalter
Netzanschluss und Sicherung
Beschreibung
Durch Drücken der Taste Mode wird zwischen
den Parametern Temparatur und Drehzahl
umgeschaltet
Drücken Sie die Taste Mode, bis die aktuelle
Temperatur im Display angezeigt wird.Die
Temperaturparameter werden eingestellt. Die
Funktion "Heizen" wird durch Drücken des
Knopfes an- oder ausgestellt
Die Umdrehungszahlen werden eingestellt. Die
Funktion "Rühren" wird durch Drücken des
Knopfes an- oder ausgestellt
LCD-Anzeige zeigt den aktuellen Status an.
Leuchtet bei eingeschalteter Heizfunktion
Leuchtet bei eingeschalteter Rührfunktion
Schaltet die einzelnen Rührstellen ein und aus
Angezeigter Wert
Temp Stir
℃
Rührplatte heiß
-5-
Sollwert
