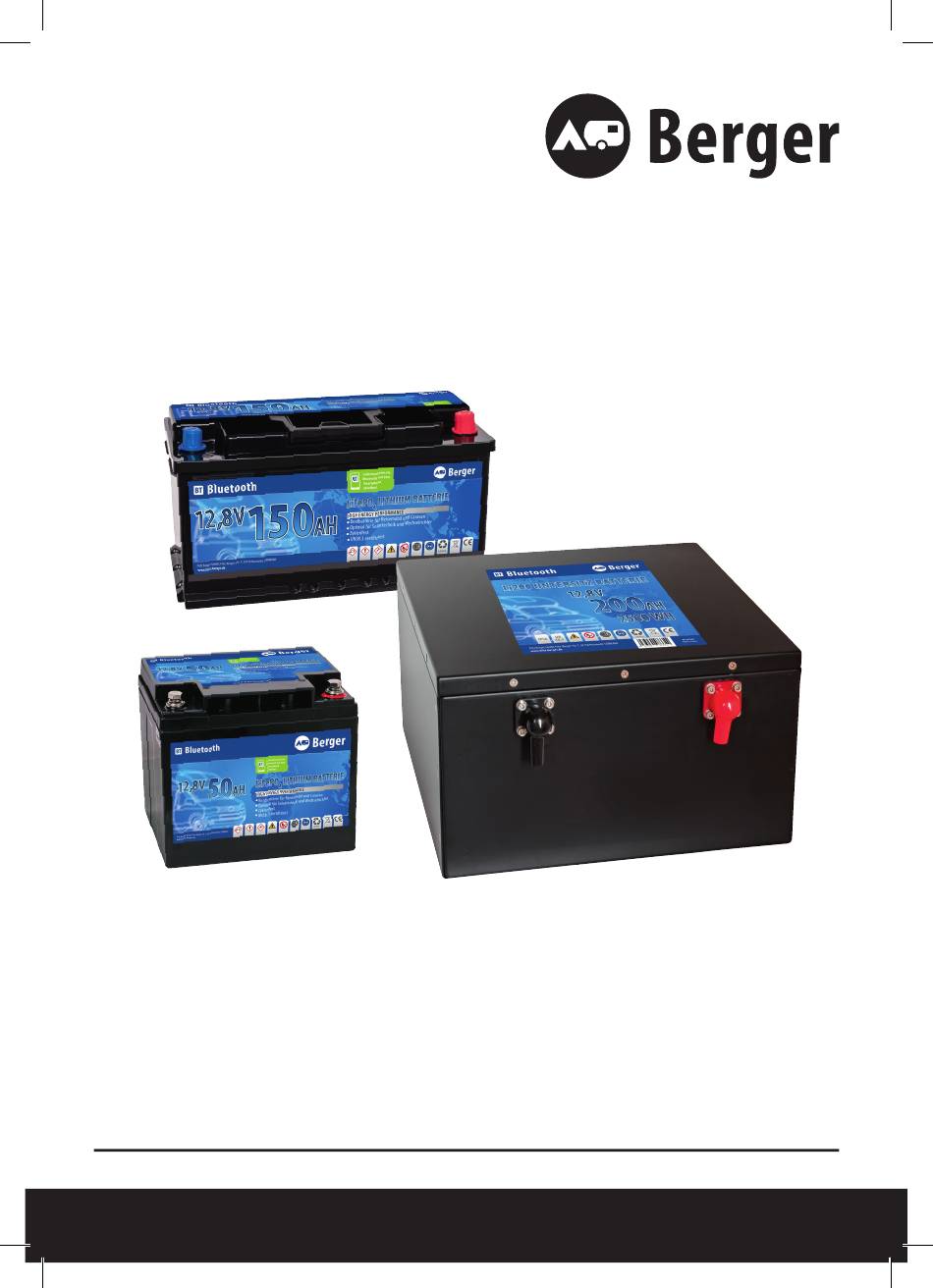

Berger 132631 Bedienungsanleitung
Lithium eisenphosphat batterie (lifepo4)
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Bedienungsanleitung
Lithium Eisenphosphat Batterie (LiFePO
GB | User Manual : Lithium iron phosphate battery (LiFePO
FR | Manuel d'utilisation: Batterie au lithium phosphate de fer (LiFePO
IT | Manuale di istruzioni: Batteria al litio ferro fosfato (LiFePO
NL | Gebruiksaanwijzing: Lithium ijzer fosfaat batterij (LiFePO
Nr. 132631, Nr. 204041, Nr. 212495, Nr. 245479, Nr. 357590, Nr. 677359
www.fritz-berger.de
)
4
)
4
)
4
)
4
)
4
Kapitel
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Berger 132631
Inhaltszusammenfassung für Berger 132631
- Seite 1 FR | Manuel d‘utilisation: Batterie au lithium phosphate de fer (LiFePO IT | Manuale di istruzioni: Batteria al litio ferro fosfato (LiFePO NL | Gebruiksaanwijzing: Lithium ijzer fosfaat batterij (LiFePO Nr. 132631, Nr. 204041, Nr. 212495, Nr. 245479, Nr. 357590, Nr. 677359 www.fritz-berger.de...
-
Seite 2: Inhaltsverzeichnis
INHALT 1. Sicherheitshinweise, Sicherheitsmaßnahmen, Richtlinien 1.1 Allgemeines / Bestimmungsgemäßer Gebrauch ...............3 1.2 Transport ........................3 1.3 Kennzeichnungen ......................4 2. Produktbeschreibung 2.1 Produktmerkmale / Produktvorteile .................5 2.2 Anwendungsbereiche .....................5 2.3 Batterie-Management-System (BMS) ................6 3. Installation / Wartung / Lagerung 3.1 Allgemeines zur Installation .....................6 3.2 Anschließen der Batterie ....................7 3.3 Wartung .........................7 3.4 Lagerung und Außerbetriebsetzung................7... -
Seite 3: Sicherheitshinweise, Sicherheitsmaßnahmen, Richtlinien
Diese Anleitung ist stets zusammen mit dem Produkt aufzubewahren, bei Veräußerung des Produkts ist diese Anleitung mitzugeben. Bitte lesen Sie diese Anleitung vor Gebrauch des Produkts. Die Berger Batterie darf nur für die in dieser Anleitung beschriebenen Anwendungen eingesetzt werden. (siehe 2.2 dieser Anlei- tung). -
Seite 4: Kennzeichnungen
1.3 Kennzeichnungen Folgende Symbole und Kennzeichnungen sind auf der Berger Batterie angebracht, bitte entfer- nen Sie diese niemals. Die Erläuterungen dazu sind hier dargestellt. Warnzeichen Warnung vor ätzenden Stoffen Warnung vor explosionsgefährlichen Stoffen Verbotszeichen Kinder verboten Keine offene Flamme; Feuer, offene Zündquelle und... -
Seite 5: Produktbeschreibung
2. PRODUKTBESCHREIBUNG 2.1 Produktmerkmale und Produktvorteile Mit dem Kauf dieser Berger Batterie bestehend aus einer Lithium Eisenphosphat Batterie (LiFe- PO4) mit integriertem Ladegerät haben Sie sich für die sicherste Lithium-Chemie entscheiden. Li-FePO4 Batterien haben gegenüber anderen Lithium Technologien den entscheidenden Vor- teil, dass die thermische Durchgehtemperatur (Thermal Runaway) mit 270°C höher ist, somit... -
Seite 6: Batterie-Management-System (Bms)
• Vor Inbetriebnahme aufladen, während des Transports ist die Batterie nur zu 40-60% gela- den. • Der COM-Port dient nur zu Servicezwecken und ist nur von einem ausgewiesenen Berger Servicetechniker zu öffnen und zu verwenden. HINWEIS: KEINE REIHEN- ODER PARALLELSCHALTUNG MÖGLICH! -
Seite 7: Anschließen Der Batterie
Fall verwendet werden. 3.3 Wartung • Berger Batterien brauchen außer einer Reinigung mit einem feuchten Tuch keine regelmäßige Wartung, die LiFePO4 Batterien sind absolut wartungsfrei. • Überprüfen Sie trotzdem von Zeit zu Zeit den festen Sitz der Polschrauben. -
Seite 8: Verwendung Der Batterie
Batterie wieder automatisch an. 4.3 Benutzung der Bluetooth App In Ihrer Berger Batterie ist eine Bluetooth Kommunikation schon eingebaut. Die entsprechen- de APP fi nden Sie im Google® Play Store® und im Apple® App Store® zum Download. Der jeweilige QR Code führt Sie zur Download-Seite in diesen Stores. - Seite 9 Hier werden die einzelnen Seiten der App und die Bedeutung erklärt. Startbildschirm der Berger APP Durch Antippen der Lan Taste oben rechts öffnet sich das Menue zur Sprachenauswahl. Auswahlliste der Batterie in der Nähe. Hier sehen Sie die Bezeichnung der Batterie (falls vergeben) und die MAC Adresse des Bluetooth Moduls.
-
Seite 10: Technische Daten
Aktuelle Spannung in Volt Aktuell fl ießender Lade- oder Entladestrom in A Derzeitige Innentemperatur der Batterie Gesamtzahl der bisher genutzten Zyklen Stausanzeigen (grün = in Ordnung, rot = Fehler) • Überspannung • Unterspannung • Zu hoher Ladestrom • Zu hoher Entladestrom •... -
Seite 11: Fehlerbehebung
Li 12-150 Li12-200 Li 12-300 Zellentyp / Akkutyp Prismatisch LiFePO4 Nennspannung 12,8 V Kapazität 150 Ah, 1920 Wh 200 Ah, 2560 Wh 300 Ah, 3840 Wh Konst. Entladestrom max. 120 Ah max. 200 A 270 A Kurzz. max. Entladestrom max. 400 A (30 s) max. -
Seite 12: Eu-Konformitätserklärung
8. GEWÄHRLEISTUNG Jedes Berger Produkt wird gründlich geprüft und getestet, bevor es das Werk verlässt. Die gesetzliche Gewährleistung beträgt zwei Jahre und beginnt mit dem Kauf des Gerätes. Diesen Zeitpunkt weisen Sie bitte durch den Kaufbeleg (Kassenzettel, Rechnung, Lieferschein u. ä.) nach. - Seite 13 Durch technische Veränderungen, die im Interesse des Produktes auch ohne Ankündigung vorgenommen werden, können sich auch andere Werte ergeben. Sollten Sie nach Ihrem Kauf oder während des Betriebs Fragen zu Ihrem Berger Produkt haben, wenden Sie sich bitte an den Verkäufer des Produktes. Er wird Ihnen das weitere Vorgehen er- läutern.
