Mietzsch LS2-EC Technische Beschreibung

Lüftersteuerung LS2 - EC
Technische Beschreibung
2,2 LS2-EC
Die Drehzahlenstufen werden über zwei Fernschalter (Schließer) ausgewählt. Die Einprogrammierung der Drehzahlen
(Drehzahlverhältnisse) erfolgt am Bedienfeld des LOGO!-Moduls im Schaltschrank.
Die in den von der Fa. Mietzsch eingesetzten Motoren integrierte Elektronik weist eine minimale Netzrückwirkungen auf.
Die verbleibenden Störungen liegen unter den Grenzwerten der EU-Vorschriften (CE-EMVG), so dass auch empfindliche
elektronische Geräte nicht in Ihrer Funktion beeinträchtigt werden.
Die Überwachung des Motorstroms und der Motortemperatur erfolgt bei EC-Antrieben durch die im Motor integrierte
Elektronik. In der LS2-EC besteht die Möglichkeit der Auswertung einer Störmeldung, wenn diese am Motor verfügbar ist
(abhängig vom jeweils eingesetzten Motor).
Alle Schalt- und Bedienelemente und Kontrollleuchten sind in einem robusten Stahlschrank untergebracht. Die
Motoranschlussleitung muss nicht abgeschirmt ausgeführt werden und unterliegt keiner Längenbegrenzung.
Die Standardausführung realisiert folgende Aufgaben:
▪ Hauptschalter, Start/Stop - Schalter, Meldung der Drehzahlstufe, Störmeldung und Reset
▪ Drehzahlumschaltung über externen Schaltkontakt (potentialfreier Schließer)
▪ Ansteuerung von Klappen mit AUF/ZU - Stellantrieben (230V)
▪ Anschluss eines Luftstromwächters mit Stör- und Betriebsmeldung (Alarmgerät und Betriebsleuchte)
▪ Anschluss für externe Störmeldung und für externe Meldung der Drehzahlstufe
▪ Anschluss eines Brandmelders (potentialfreier Öffner) zum Abschalten des Motors (Trennung vom Netz)
▪ Anschluss von Tür- und/oder Fensterkontakten(potentialfreie Schließer) zur Startfreigabe
▪ Potentialfreie Kontakte für Störung (Öffner), Stufe 1, Stufe 2 (Schließer) und Luftstromwächter (Wechsler)
▪ 0..10V DC-Ausgangssignal proportional zur Drehzahl des Ventilators
Technische Daten
Typ
0,12 - 2,2 - LS2-EC
0,12 - 3,0 - LS2-EC
3,0 - 11,0 - LS2-EC
Sonderausführung:
Zusatzgeräte:
(Sonderzubehör)
Bezeichnung:
ba_ls2-ec (05/25)
B
Leistung
kW
0,12 - 2,2
0,12 - 3,0
>3,0 - 11,0
Netzspannung
Ausgangsspannung
Drehzahlstufen
Motorschutz
EMV-Störaussendung
Gehäuse
Kabeleinführung
Steuerung über 2 externe Taster AUS/EIN (Sonderausführung 2T),
zusätzlicher Handbetrieb über Potentiometer, Zeitsteuerung über eingebaute Schaltuhr
Feuchtraum-Temperatur-Regler FTR (-15 ... +30°C),
Luftstromwächter LSÜ und Alarmgeräte / Störmeldeleuchten
Steuerung für EC-Ventilatoren 0,12 – 2,2 KW 1~230V für 2 Absaugstellen + Grundlüftung:
0,12-2,2 LS2-EC-230V
Mit der Lüftersteuerung LS2-EC bieten wir eine Kompakt-lösung
zum drehzahlvariablen Betrieb von Ventilatoren an, die mit einem
EC-Motor betrieben werden. Die Steuerung wird eingesetzt, wenn
über einen Ventilator zwei beliebige Leistungsstufen realisiert
werden und gleichzeitig Klappen mit AUF/ZU - Stellantrieben
angesteuert werden sollen.
Mit der LS2-EC können die erforderlichen Luftmengen exakt,
energieökonomisch (Drosselklappen zur Einregulierung können
ggf. entfallen) und geräuscharm einreguliert werden.
Anwendung findet diese Steuerung z.B. in der Laborlüftung oder
bei Anlagen, die eine zeit-, temperatur- und/oder feuchte-
abhängige Raumabsaugungen realisieren sollen.
In der aktuellen Ausführung wurden häufig nachgefragte
kundenspezifische Sonderfunktionen
Ausgänge für Betriebs- und Störmeldungen integriert, was die
Variabilität der Steuerung deutlich erhöht.
Spannung
Eingang Ausgang
1 ~ 230 V 1 ~ 230 V
50 (60) Hz 50 (60) Hz
3 ~ 400 V 3 ~ 400 V
50 (60) Hz 50 (60) Hz
3 ~ 400 V 3 ~ 400 V
50 (60) Hz 50 (60) Hz
1 ~ 230V bzw. 3~400V, 50 (60)Hz
1 ~ 230V bzw. 3~400V, 50 (60)Hz
werkseitig 50 und 100% der Maximaldrehzahl des Motors
(frei programmierbar, Grunddrehzahl: 11%)
im Motor integriert
entsprechend angeschlossenem
(Wohnbereich) bzw. EN 61000-6-4 (Industriebereich)
Stahl pulverbeschichtet, IP 54
unten (Kabeleinführung oben auf Anfrage)
01
MIETZSCH GmbH Lufttechnik Dresden ⬧ www.mietzsch.de
wie z.B.

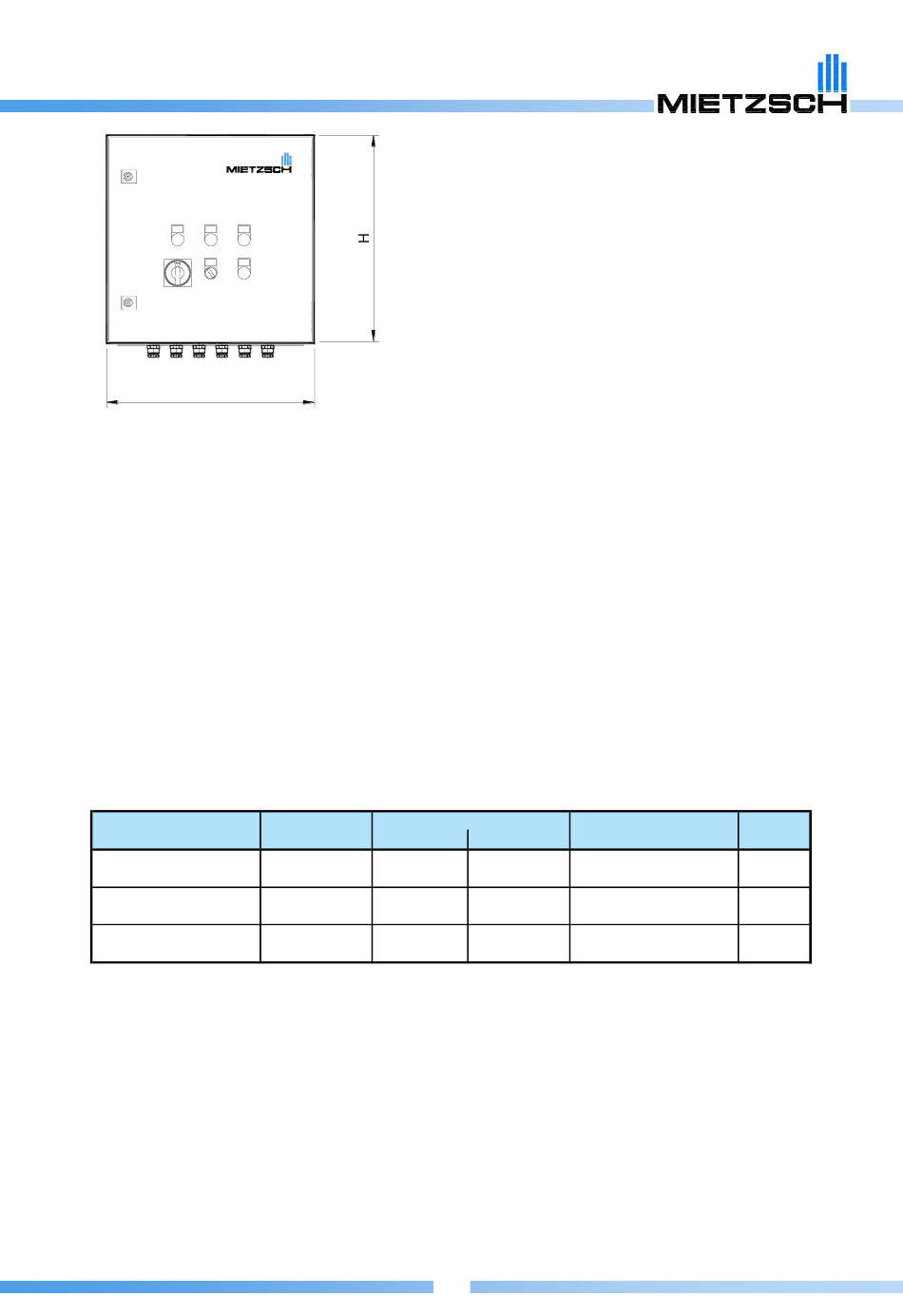

Abmessungen Masse
B x H x T
500 x 500 x 210 mm
500 x 500 x 210 mm
500 x 500 x 210 mm
Motor EN
potentialfreie
kg
25,0
25,0
25,0
61000-6-3
