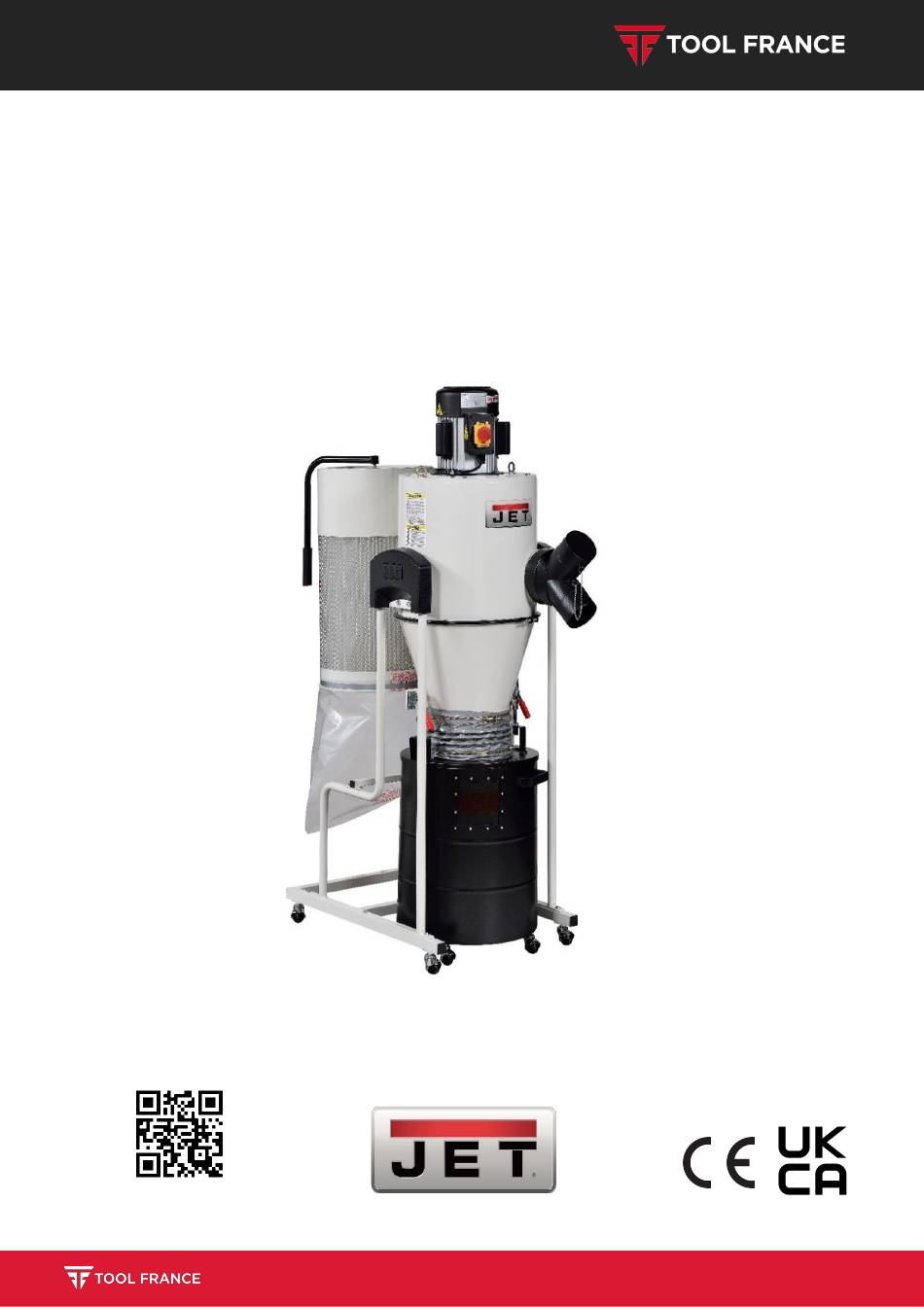

Jet JCDC-15-M Bedienungsanleitung
Staubfänger
Verwandte Anleitungen für Jet JCDC-15-M
Inhaltszusammenfassung für Jet JCDC-15-M
- Seite 16 Informationen zur vorliegenden Anleitung Das vorliegende Handbuch wird von bereitgestellt und enthält die Anweisungen für den sicheren Betrieb des Fliehkraft- Staubabscheiders Modell JCDC-15-M von sowie für die an diesem Produkt auszuführenden Wartungsvorgänge. Die Anleitung enthält Anweisungen zu Montage, Sicherheitsmaßnahmen, allgemeinen Bedienschritten und Wartungsvorgängen.
-
Seite 17: Wichtige Sicherheitshinweise
JCDC-15-M 1.0 Wichtige Sicherheitshinweise Das Expositionsrisiko richtet sich danach, wie häufig man diese Art von Arbeiten ausführt. Um die Bei Verwendung von Elektrogeräten sind einige Gefährdung durch solche chemischen Stoffe so weit grundlegende Sicherheitsvorschriften zu beachten, wie möglich zu reduzieren, an ausreichend belüfteten darunter folgende: Orten und mit zugelassener Schutzausrüstung wie... - Seite 18 JCDC-15-M 21. Der Arbeit ist uneingeschränkte Aufmerksamkeit zu 29. Den Staubabscheider nur mit korrekt widmen. Umherschauen, Gespräche mit angebrachtem Staubbeutel und/oder -filtern verwenden. Mitarbeitern und "Unfug" sind leichtsinnig und 30. Die Maschine darf nicht mit feuchten oder können ernste Verletzungen zur Folge haben.
-
Seite 19: Sicherheitshinweise Und Sicherheitsschilder
JCDC-15-M 2.0 Sicherheitshinweise und Sicherheitsschilder Abb. 1 Hier werden die allgemeinen Sicherheitsvorschriften für die Maschinenbedienung gezeigt Abb. 3 Maschinentypenschild: Zeigt die Abb. 2 Produkt-Markenlogo Spezifikationen und die Seriennummer der Maschine Abb. 4 Warnt den Anwender vor gefährlicher Abb. 5 Warnt den Anwender vor heißen Oberflächen elektrischer Spannung;... -
Seite 20: Technische Daten
JCDC-15-M 3.0 Technische Daten Modellnummer JCDC-15-M Bestellnummer 717515M Motoren und Elektrik: Motortyp gekapselter, lüftergekühlter Induktionsmmotor mit Anlasskondensator Leistung 1,1 kW Phasen einphasig Spannung 230 V Frequenz 50 Hz Nenn-Volllaststrom Anlasskondensator 300MFD 125 V AC Betriebskondensator 30μF 250 VAC EIN/AUS-Schalter Magnetschalter KJD-12... - Seite 21 JCDC-15-M Auffangbeutel: Beutelmaterial Polyethylen Größe des Trommel-Auffangbeutels (Durchmesser x L) 660 x 700 mm Größe des Topf-Auffangbeutels (Durchmesser x L) 500 x 600 mm Hauptmaterialien: Rahmen Stahlrohr Körper 68 l, Stahl Lackierung Pulverbeschichtung Abmessungen: Aufstellfläche/Sockelmaße (L x B) 1195 x 559 mm...
- Seite 22 JCDC-15-M Sechskantschlüssel 4mm – HP6 WARNUNG Sechskantschlüssel 5 mm – HP7 Vor Montage und Inbetriebnahme muss der Inhalt Flanschkopfschraube, 5/16x3/4 – HP8 dieses Handbuchs vollständig durchgelesen und Mutter M8 – HP9 verstanden werden. Bei Nichtbeachtung kann es zu Kreuzschlitzflachkopfschraube, M3x12 – HP10 schwerwiegenden Verletzungen kommen.
-
Seite 23: Für Die Montage Benötigte Werkzeuge
JCDC-15-M 4.3 Für die Montage benötigte Werkzeuge 5. Das Hauptgehäuse (A) mit einer Hebevorrichtung und durch die (oben am Sechskantschlüssel, 4 mm und 5 mm (mitgeliefert) Hauptgehäuse angebrachten) Heberinge Maulschlüssel, 10/12 mm (mitgeliefert) gelegten Traggurten anheben. Ist keine Kreuzschlitzschraubendreher Hebevorrichtung verfügbar, muss das Gehäuse von mindestens 2 Personen angehoben werden. - Seite 24 JCDC-15-M Die seitliche Abdeckung (M) am linken und am rechten Ständer anbringen. Siehe Abbildung 7. Abbildung 9 Schaumstoffklebeband (T) nahe an der Kante rund um die Einlassöffnung anbringen. Siehe Abbildung 7 Abbildung 10. Das Schaumstoffklebeband muss die runde Ö ffnung komplett umschließen.
- Seite 25 JCDC-15-M Abbildung 13 Abbildung 11 Den Schlauch (J) auf dem Kegel und dem Den Trommel-Auffangbeutel (P) mit seiner Trommeldeckel anbringen und oben und unten Oberkante um die Trommeloberkante mit zwei Schlauchschellen (K) sichern. Siehe gewickelt in die Trommel einlegen. Den Abbildung 12.
-
Seite 26: Elektrische Anschlüsse
JCDC-15-M 5.0 Elektrische Anschlüsse Stecker aufweist. An diesem Gerät darf kein Netzadapter verwendet werden. Muss das Gerät WARNUNG für den Einsatz mit einem Stromkreis anderen Alle elektrischen Anschlüsse dürfen Typs neu angeschlossen werden, muss der nur von einem qualifizierten Elektriker gemäß allen... -
Seite 27: Wartung Seitens Des Anwenders
Fremdpartikel ausblasen (mit einem Niederdruckluftschlauch) oder mittels Unterdruck (mit einem Staubsauger) entfernen, um die normale Motorlüftung aufrechtzuerhalten. 8.0 Optionales Zubehör Teile-Nr. Beschreibung 717511 Topf-Auffangbeutel für JCDC (Paket mit 5 Stück) 717516 Trommel-Auffangbeutel für JCDC-15-M (Paket mit 5 Stück) Tabelle 2... - Seite 28 JCDC-15-M 9.0 Störungsbeseitigung für den JCDC-15 9.1 Elektrik- und Motorprobleme Symptom Mögliche Ursache Gegenmaßnahme* Anschlüsse/Verbindungen an Stecker oder Kein Eingangsstrom. Stromkreis überprüfen. Sicherheitsschlüssel des Schalters Sicherheitsschlüssel einstecken. fehlt. Spannung zu niedrig. Netzleitung auf korrekte Spannung überprüfen. Offener Stromkreis im Motor oder Alle Anschlüsse an Schaltkasten und Motor auf...
-
Seite 29: Probleme Mit Der Leistung
JCDC-15-M 9.2 Probleme mit der Leistung Symptom Mögliche Ursache Gegenmaßnahme Schlauch nicht korrekt an der Position gesichert, an der Staub Ü berprüfen und beheben. anfällt. Nicht verwendete Einlassöffnungen müssen mit einer Kappe verschlossen Einlassöffnung ist offen. werden. Auffangbeutel ist voll. - Seite 44 JCDC-15-M EXPLOSION DRAWING / ERSATZTEILZEICHNUNG / VUE ÉCLATÉE JCDC-15-M...
- Seite 48 JCDC-15-M ELECTRICAL DIAGRAM / ELEKTRISCHE ANLAGE / SCHÉMA ÉLECTRIQUE 1~230V, 50Hz...
- Seite 49 JCDC-15-M EXPLOSION DRAWING / ERSATZTEILZEICHNUNG / VUE ÉCLATÉE JCDC-15-M...
- Seite 50 JCDC-15-M PART LIST / ERSATZTEILLISTE / LISTE DES PIÈCES DÉTACHÉES JCDC-15-M Größe Anz. Index-Nr. Teile-Nr. Beschreibung 1½HP/230V/50HZ/1PH 502-A052 Motor 300MFD, 125VAC JCDC1.5-01SC Anlasskondensator (nicht gezeigt) 30 µF 250 V Betriebskondensator (nicht gezeigt) JCDC1.5-01RC JCDC1.5-01FC Lüfterabdeckung (nicht gezeigt) JCDC1.5-01CF Kühllüfter (nicht gezeigt)
- Seite 51 JCDC-15-M PART LIST / ERSATZTEILLISTE / LISTE DES PIÈCES DÉTACHÉES JCDC-15-M Index-Nr. Teile-Nr. Beschreibung Größe Anz. Sechskantschraube TS-0050111 1/4” x 2-1/2” Zyklontrichter JCDC1.5-35 Schnellklemmhebelbaugruppe (Nr. 36-1 bis 36-4) JCDC1.5-36 Schnellklemmhebel 36-1 JCDC1.5-36-1 Maschinenschraube, Flachkopf, Kreuzschlitz M5 x 8 36-2 5712561...
- Seite 52 JCDC-15-M PART LIST / ERSATZTEILLISTE / LISTE DES PIÈCES DÉTACHÉES JCDC-15-M Index-Nr. Teile-Nr. Beschreibung Größe Anz. Maschinenschraube, Flachkopf, Kreuzschlitz 5712561 M5x8 (Seriennummer 22061185 und niedriger) Mach-Schraube, Pan HD, Kreuzschlitz M5x15 TS-1533052 (Seriennummer D24050884 und höher) 1/4” x 1/2” Sechskantflanschschraube JCDC1.5-71 3/16”...
- Seite 53 JCDC-15-M ELECTRICAL DIAGRAM / ELEKTRISCHE ANLAGE / SCHÉMA ÉLECTRIQUE 1 Phase, 230 V, 50 Hz colour of strands / Farbe der Stränge / couleur des brins red / rot / rouge blue / blau / bleu brown / braun / brun GYNE green-yellow / grün-gelb / vert-jaune...
- Seite 54 JCDC-15-M EXPLOSION DRAWING / ERSATZTEILZEICHNUNG / VUE ÉCLATÉE JCDC-15-M...
- Seite 58 JCDC-15-M ELECTRICAL DIAGRAM / ELEKTRISCHE ANLAGE / SCHÉMA ÉLECTRIQUE 1~230V, 50Hz colour of strands / Farbe der Stränge / couleur des brins red / rot / rouge blue / blau / bleu brown / braun / brun GYNE green-yellow / grün-gelb / vert-jaune...
-
Seite 59: Environmental Protection
ENVIRONMENTAL PROTECTION Protect the environment. Your appliance contains valuable materials which can be recovered or recycled. Please leave it at a specialized institution. This symbol indicates separate collection for electrical and electronic equipment required under the WEEE Directive (Directive 2012/19/EC) and is effective only within the European Union. - Seite 60 WARRANTY / GARANTIE TOOL FRANCE guarantees that the supplied product(s) is/are free from material defects and ma- nufacturing faults. This warranty does not cover any defects which are caused, either directly or indirectly, by incorrect use, carelessness, damage due to accidents, repairs or inadequate maintenance or cleaning as well as normal wear and tear.
-
Seite 61: Dust Collector
UK DECLARATION OF CONFORMITY Edition March 2024 Product: DUST COLLECTOR Model: JCDC-15-M Stock Number 717515M Brand: Manufacturer or authorized representative: TOOL FRANCE Unit 1a Stepnell Park Off Lawford Road Rugby CV21 2UX United Kingdom We hereby declare that this product complies with the regulations: UK SI 2008 No. - Seite 62 DÉCLARATION DE CONFORMITÉ CE Edition March 2024 Product / Produkt / Produit: Dust Collector / Staubfänger / Collecteur de poussière JCDC-15-M Stock Number: . 717515M Brand / Marke / Marque: Manufacturer or authorized representative/ Hersteller oder Bevollmächtigter/ Fabricant ou son mandataire: TOOL FRANCE 9 Rue des Pyrénées, 91090 LISSES, France...
