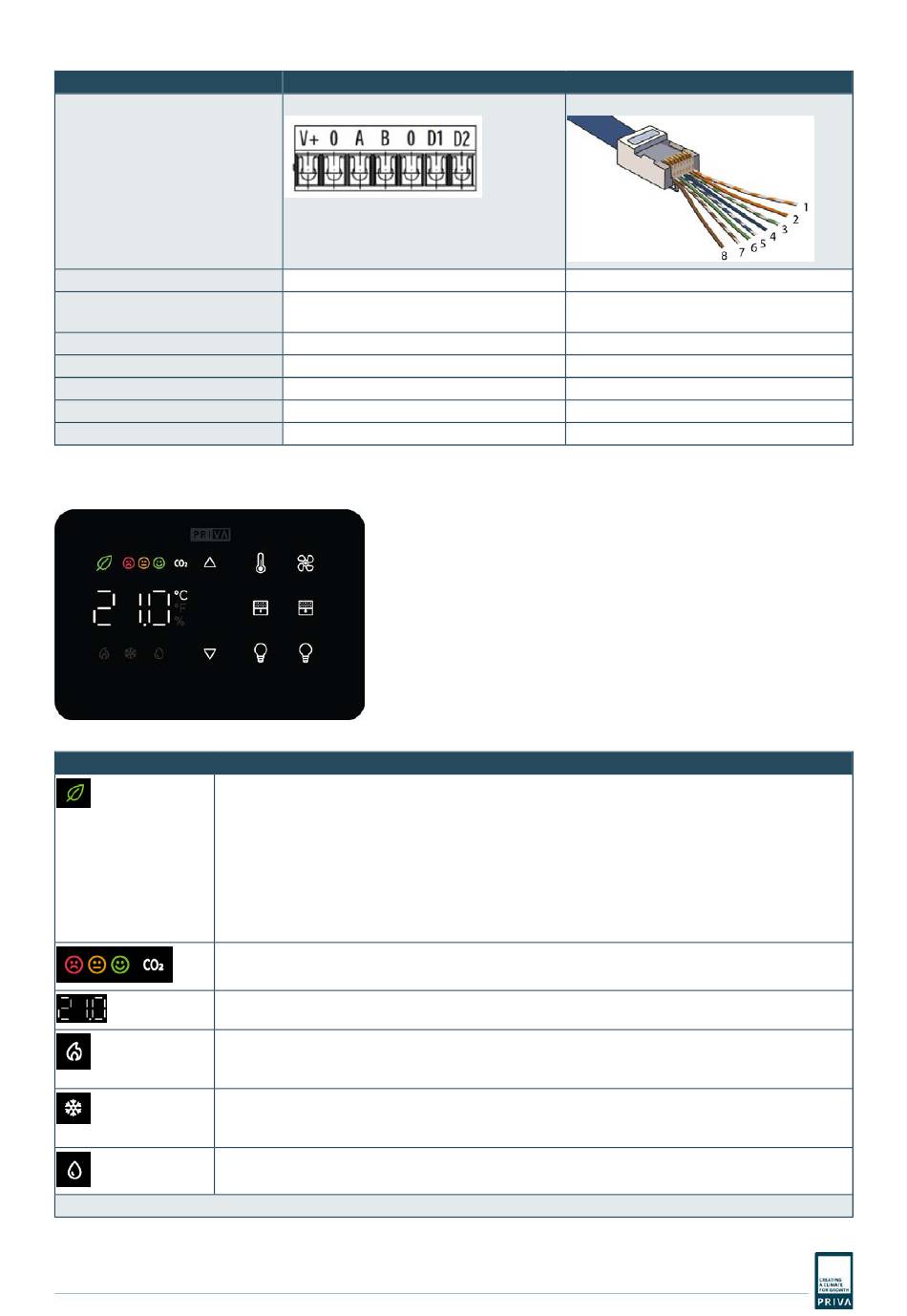

Spezifikationen Anschluss
Beschreibung
+ von Stromversorgung
GND von Stromversorgung und
RS485
RS485-A
RS485-B
GND für digitale Eingänge
Digitaler Eingang 1
Digitaler Eingang 2
Bildschirmsymbole Touchpoint One (CO
Bildschirm mit allen möglichen Symbolen
Symbol
Bedeutung
Nachhaltigkeitsanzeige (ECO)
Das Symbol wird angezeigt, wenn die aktuellen Einstellungen einen nachhaltigen Betrieb der Anlage
bewirken.
Dies ist der Fall, wenn der Ventilator auf Automatik eingestellt ist und die Soll-Temperatur die
Standardtemperatur um nicht mehr als 1 Grad über- oder unterschreitet. Die Anlage muss dann nicht
zu stark heizen oder kühlen.
Hat die Anlage keine aktive Kühlung oder Heizung, erscheint die Nachhaltigkeitsanzeige auch bei einer
Differenz von mehr als 1 Grad. Denn es wird in diesem Fall keine Energie für Kühlen oder Heizen
verbraucht.
Luftqualitätsanzeige (auf Grundlage von CO
Messwert oder Einstellwert
Temperatur steigt (die Heizung ist eingeschaltet oder wird sich einschalten)
Das Symbol wird angezeigt, wenn der Nutzer eine Soll-Temperatur einstellt, die oberhalb der gemessenen
Temperatur oder der Standardtemperatur liegt, und sich der Raum demnach aufheizen wird.
Temperatur sinkt (die Kühlung ist eingeschaltet oder wird sich einschalten)
Das Symbol wird angezeigt, wenn der Nutzer eine Soll-Temperatur einstellt, die unterhalb der gemessenen
Temperatur oder der Standardtemperatur liegt, und sich der Raum demnach abkühlen wird.
Die relative Luftfeuchtigkeit wird angezeigt
Funktionsschaltflächen
Touchpoint One
Touchpoint One-Anschluss
Schraubsteckverbinder
V+
0
A
B
0
D1
D2
)
2
5
Roombus-Anschluss
RJ45-Steckverbinder
Pin 1 (orange/weiß)
Pin 2 (orange)
Pin 3 (grün/weiß)
Pin 6 (grün)
-/-
-/-
-/-
-Messung)
2
