Inhaltszusammenfassung für afag SIGA V6
- Seite 1 Frequenzregelgerät SIGA (V6) Bedienungs- bzw. Montageanleitung Copyright by Afag GmbH...
- Seite 2 Diese Bedienungsanleitung ist gültig für: Bestellnummer Frequenzregelgerät SIGA (V6) 230 VAC ; 50 Hz / 60 Hz 50195031 Frequenzregelgerät SIGA (V6) 115 VAC ; 50 Hz / 60 Hz auf Anfrage Version dieser Dokumentation: BA_SIGA_V6_R02.0_DE.docx Release: R02.0 Datum: 31.07.2017 Seite 2 31.07.2017 R02.0...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis: Sicherheitshinweise ..................5 Symbol- und Hinweiserklärung ......................5 Grundlegende Sicherheitshinweise ......................6 Bestimmungsgemäße Verwendung ....................... 6 Beschreibung des Gerätes ................7 Allgemeines ............................7 Technische Daten ........................... 9 Einbauanleitung ....................10 Montage des Gerätes .......................... 10 Anschlussmöglichkeiten ........................10 Einstell-Anleitung .......................... - Seite 4 Austauschen der Sicherung ........................26 Störungssuche- und Behebung ......................26 Bestelladressen ....................27 Entsorgung ...................... 27 Seite 4 31.07.2017 R02.0...
-
Seite 5: Sicherheitshinweise
1 Sicherheitshinweise Symbol- und Hinweiserklärung Symbole: Einbau und Inbetriebnahme nur von qualifiziertem Fachpersonal gemäß Bedienungsanleitung. Bitte beachten Sie die Bedeutung folgender Symbol- und Hinweiserklärungen. Sie sind in Gefahrenstufen unterteilt und klassifiziert nach ISO 3864-2. GEFAHR Bezeichnet eine unmittelbar drohende Gefahr. Wenn die Information nicht befolgt wird, sind Tod oder schwerste Körperverletzungen (Invalidität) die Folge. -
Seite 6: Grundlegende Sicherheitshinweise
Grundlegende Sicherheitshinweise Diese Beschreibung enthält die erforderlichen Informationen für den bestimmungs- gemäßen Gebrauch der darin beschriebenen Produkte. Sie wendet sich an technisch qualifiziertes Personal. Qualifiziertes Personal sind Personen, die aufgrund ihrer Ausbildung, Erfahrung und Unterweisung sowie Ihrer Kenntnisse über einschlägige Normen, Bestimmungen Un- fallverhütungsvorschriften und Betriebsverhältnisse von dem für die Sicherheit der Anlage Verantwortlichen berechtigt worden sind, die jeweils erforderlichen Tätigkei- ten auszuführen und dabei mögliche Gefahren erkennen und vermeiden können (De-... -
Seite 7: Beschreibung Des Gerätes

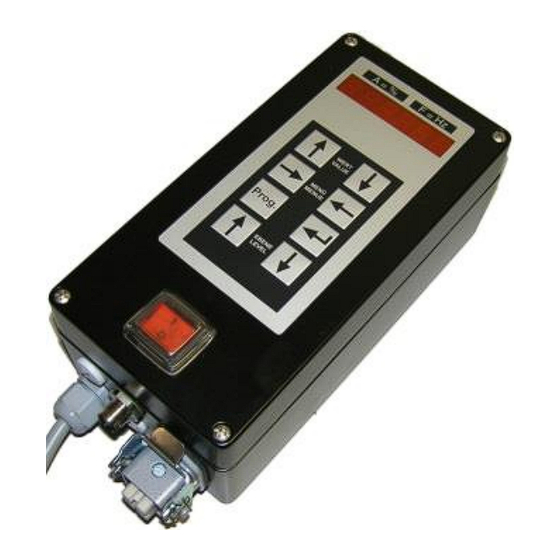

2 Beschreibung des Gerätes Allgemeines Das elektronische Frequenzregelgerät SIGA wird zur stufenlosen Regelung von in- duktiven Lasten wie Wendelförderer, Linearförderer und Bunker eingesetzt. Das Regelgerät arbeitet nach dem Prinzip der Pulsweitenmodulation (PWM) inner- halb der Halbwellen mit einstellbarer Periode zwischen 20Hz und 99 Hz. Die Verstel- lung der Förderleistung erfolgt durch Einstellung der Magnet-spannung anhand der Eingabetastatur im Bereich von 10 - 99%. - Seite 8 VORSICHT Bei Anwendungsfällen, die ein ständiges EIN- und AUS-schalten des Schwingantriebes erfordern (z.B. Stauabschaltung, Bunker- steuerung usw.), muss der dafür vorgesehene Steuereingang be- nutzt werden. Bei Unterbrechung des Laststromkreises über ei- nen Schalter oder ein Relais kann das Regelgerät Schaden neh- men.
-
Seite 9: Technische Daten
Technische Daten Abbildung 1: SIGA Folientastatur Contact Flansch für Schwingförderer SPS-Anschluß M12x1 4-pol. M12x1,5 Blindstopfen Netzanschluß M12x1,5 Blindstopfen Lochabstand 87mm Lochdurchmesser 4 x 5mm für Schraube M4 WERT VALUE MENÜ MENUE Prog. EBENE LEVEL Tabelle 1: Technische Daten Einheit SIGA B.7/65.1 (V6) Betriebsspannung [VAC] 230 / ±10% (115 / +10%) -
Seite 10: Einbauanleitung
3 Einbauanleitung Montage des Gerätes Zur Befestigung des Steuergerätes stehen vier Bohrungen am Gehäuseunterteil zur Verfügung. Diese sind vom Gehäuseinnenraum getrennt. (Siehe Abbildung 1) Lösen der Deckelbefestigungsschrauben. Abnehmen des Deckels. Befestigungsschrauben in Kanal einführen und mit diesen das Regelgerät an einem vibrationsfreien Untergrund befestigen Das Antriebskabel ist geschirmt auszuführen Anschlussmöglichkeiten... - Seite 11 Abbildung 2: Anschlussmöglichkeiten Lastplatine Steuerplatine Programmierleiste ohne Funktion SI = 6,3AF SI = 6,3AF 7 8 9 MN ML Netzanschluß Lastanschluß Steuereingänge externes externe externe für externe Potentio- Spannungs- Strom- meter quelle quelle Sensoren NC-NO Netz- Last- oder SPS 0 - 10V DC 0- 20 mA anschluß...
-
Seite 12: Einstell-Anleitung
Einstell-Anleitung Am Schwingfördergerät wird mit Hilfe des SIGA zuerst die mechanische Resonanz- frequenz ermittelt. Dazu den Schwingförderer nur mit einem Prüfteil beladen. Dann die Antriebsfrequenz mit Hilfe des SIGA langsam durchfahren. Bei mechanischer Resonanz hat das Prüfteil die größte Geschwindigkeit. (Achtung! Zwei oder mehrere Resonanzstellen sind möglich). -
Seite 13: Bedienungsanleitung
4 Bedienungsanleitung Prüfen Sie vor dem Einschalten die korrekte Steckverbindung zum Schwing- förderer. Frequenzregelgerät mit einem Netzschalter einschalten. Bei Bedarf Sollwert einstellen, bis das Vibrationsfördergerät die gewünschte Förderleistung erreicht. Konventionen Aus Gründen der Einfachheit und der Einheitlichkeit wird in dieser Dokumentation stets beschrieben, wie Sie die Aufgabe mit Hilfe der Taststur ausführen. -
Seite 14: Ergänzung
4.2.1 Ergänzung Tabelle 3: Ergänzung Symbol Erklärung Taste zum Programmieren, d.h. zum Ändern der Wertigkeit eines Parameters muss das System in den Programmiermodus versetzt werden. Mit 1 x drücken dieser Taste wird das System aufgefor- dert Änderungen zuzulassen. Manche Bereiche der Parameter sind mit einem CODE geschützt und erfordern weitere Eingaben. -
Seite 15: Display Und Bedienverhalten
Display und Bedienverhalten Prinzipiell sind die 6 Stellen der Anzeige fest für bestimmte Aufgaben definiert. Tabelle 4: Display und Bedienverhalten Stelle Display Bedienverhalten Die Stelle 1 gibt die Ebene (zugeordneter Parameterblock zu physikalischen Ein- und Ausgängen) an für die man die Pa- ramater konfigurieren will. -
Seite 16: Parameter Ebene 0 (Rollierende Abfolge Der Parameter)
Parameter Ebene 0 (rollierende Abfolge der Parameter) Tabelle 6: Parameter Ebene 0 Parameter Display Erklärung Parameter A definiert die Amplitude (Ausgangsspannung) prozentual. Amplitude bewegt sich in ihrer Wertigkeit zwischen 10 und 99 in 1-er Schrittweite. 10 ist die minimal eingestellte Ausgangs- spannung. -
Seite 17: Parameter Ebene 6 (Rollierende Abfolge Der Parameter)
sollten externe Vorgabe programmiert und vorgegeben werden. Parameter F0 definiert den Modus in dem der Schwingantrieb arbeiten soll. Die Wertigkeit ist einstellbar auf G und H. G bedeutet Vollwellenbetrieb (El. Schwin- gung – Strom- oberhalb und unterhalb der Nulllinie) H bedeutet Halbwellenbe- trieb (El. -
Seite 18: Parameter Ebene B (Rollierende Abfolge Der Parameter)
Parameter Ebene b (rollierende Abfolge der Parameter) Tabelle 8: Parameter Ebene b Parameter Display Erklärung Parameter F1 definiert ein logisches Glied mit der Wertigkeit S oder O. Das am Eingang anliegende logische Signal (logisch LO wenn der Schwingantrieb läuft, logisch HI wenn der Schwingantrieb steht) wird entsprechend der eingestellten Wertigkeit wie folgt verarbeitet (d.h. -
Seite 19: Parameter Ebene 0 (Rollierende Abfolge Der Parameter)
gangs wie folgt: Wechselnder logischer Pegel von HI auf LO durch F1 nicht invertiert übergibt erst nach eingestellter Zeit den logischen Pe- gel LO an Logiksteuerung, sofern der lo- gische Pegel am Eingang nicht erneut wechselt. Bei jedem Logikwechsel wer- den Zeiten neu gestartet. -
Seite 20: Wahrheitstabellen
rücksichtigt bei der logischen Verknüp- fung 1 -> Eingangssignal E6 wird berücksich- tigt bei der logischen Verknüpfung 4.10 Wahrheitstabellen Tabelle 10: Beispiel Wahrheitstabelle für UND- Verknüpfung und F1 = O für E6 und Eb Eingang E6 Eingang Eb Ausgang A0 läuft läuft läuft... -
Seite 21: Statusanzeige Der Ein- Und Ausgänge
4.11 Statusanzeige der Ein- und Ausgänge (nur im Anzeigemodus 1.Parameter – Punkt in der zweiten LED ist aus / Signalpegel sind invertiert, sobald F1 als S programmiert ist) Antrieb läuft. Antrieb steht. Am Sensoreingang liegt kein Signal an. Es wird Sig- nalpegel LO weiterverarbeitet. -
Seite 22: Einstellungen
5 Einstellungen Einstellmöglichkeiten Tabelle 16: Einstellmöglichkeiten Parameter Bereich / Werte Werkseinstellung Schwingförderer Schwingamplitude 10 – 99% (Förderleistung) 20.0 – 99.9 Hz Schwingfrequenz 50.0 Hz 0.1 – 2.9 Sek. Sanftanlauframpe (SA) 2.9 Sek. 0.1 – 2.9 Sek. Sanftstoprampe (SS) 2.9 Sek. Umschaltung auf (AE) U / I / P / F... -
Seite 23: Frequenzeinstellung
Nach 20 Sekunden ohne Tastendruck wird der Programmiermodus verlassen und der Ursprung wird ohne Punkt angezeigt. Frequenzeinstellung Ursprungsdisplay Taste drücken Parameter Frequenz eingestellt auf 50.0 Hz wird ange- zeigt. Taste drücken Es wird die Code-Eingabe erwartet Taste drücken Taste drücken Taste drücken Taste drücken es erscheint Punkt in der zweiten LED... -
Seite 24: Sollwertvorgabe
Sollwertvorgabe Ursprungsdisplay Taste drücken Parameter Frequenz eingestellt auf 50.0 Hz wird ange- zeigt. Taste drücken Taste drücken Es wird die Code-Eingabe erwartet Taste drücken Taste drücken Taste drücken Taste drücken es erscheint Punkt in der zweiten LED Programmiermodus aktiv über die Wert-Tasten kann der Wert eingestellt werden. z.B. -
Seite 25: Invertieren Steuersignal (Hier Eingang E6)
Invertieren Steuersignal (hier Eingang E6) Ursprungsdisplay Taste drücken Taste drücken es wird die Code-Eingabe erwartet Taste drücken Taste drücken Taste drücken Taste drücken es erscheint Punkt in der zweiten LED Programmiermodus aktiv über die Wert-Tasten kann der Wert eingestellt werden. Steuersignal auf Schließer umgestellt. -
Seite 26: Restliche Parameter
Restliche Parameter Alle anderen zur Verfügung stehenden Parameter sind in gleicher Weise zu pro- grammieren: Anfahren des Parameterpunktes Programmiermodus über CODE aktivieren Wert ändern Speichern 6 Wartungsanleitung Austauschen der Sicherung Vorgehen: 1. Vor dem Öffnen des Steuergerätes immer Netzstecker ziehen. 2. -
Seite 27: Bestelladressen
7 Bestelladressen Deutschland: Schweiz: Afag GmbH Afag Automation AG Wernher-von-Braun-Straße 1 Zuführtechnik D – 92224 Amberg Fiechtenstrasse32 CH – 4950 Huttwil Tel.: ++49 (0) 96 21 / 65 0 27-0 Fax: ++49 (0) 96 21 / 65 0 27-490 Tel.: ++41 (0) 62 / 959 86 86...
