TecTake H-2000 Betriebsanleitung

Vorschau ausblenden
Diese Anleitung herunterladen
1
2
3
4
5

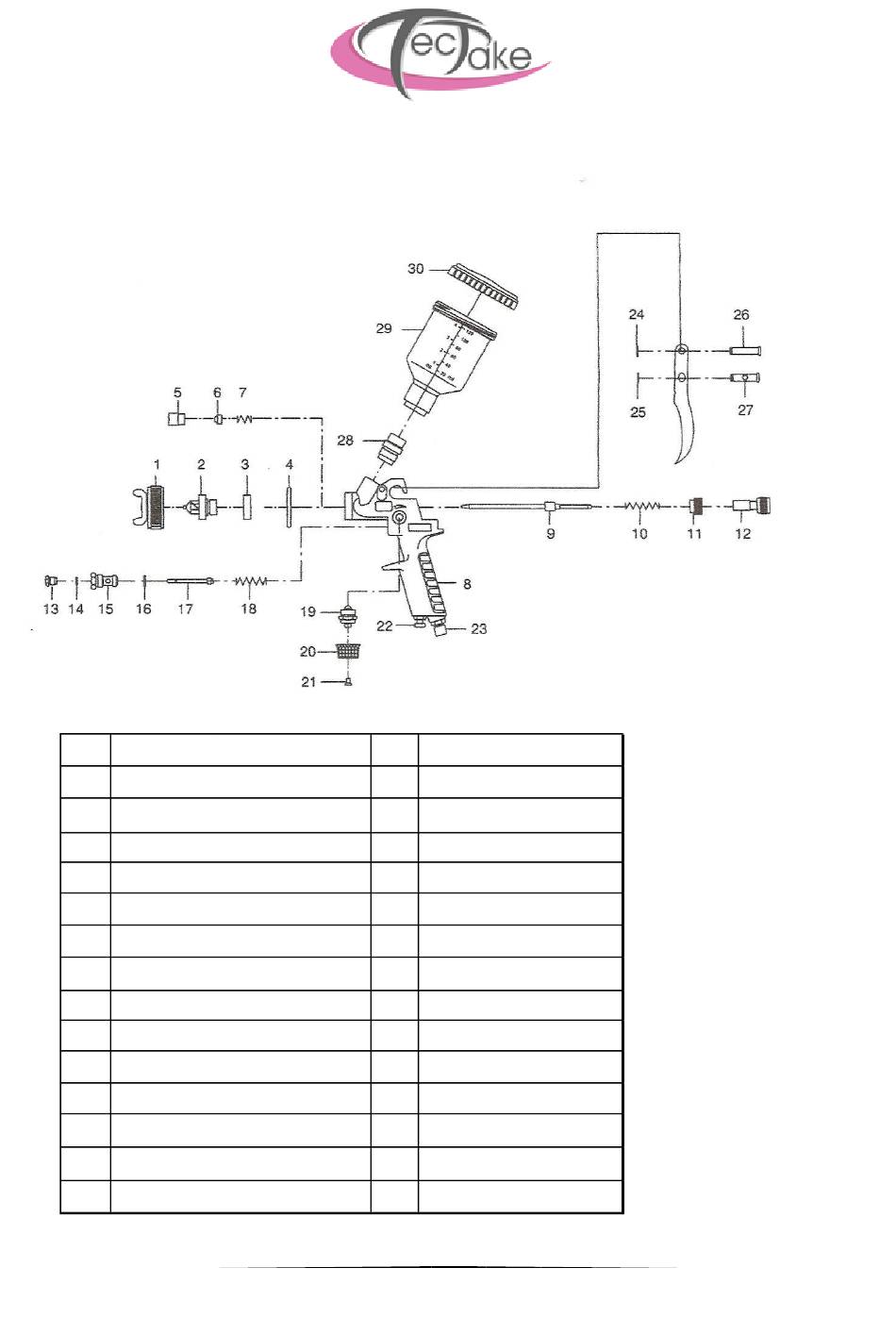

Beschreibung:
1.
Düsensatz
2.
Düsenstock
3.
Kolbenring
4.
Dichtung
5.
Druckschraube
6.
Dichtung für Luftkolben
7.
Druckfeder für Nadeldichtung
8.
Pistolengriff
9.
Farbnadel
10. Fabnadelfeder
11. Schraubemutter
12. Materialmengenregulierer
13. Luftventildichtungsmutter
14. Dichtung
15. Luft Schaltventil
Betriebsanleitung
16. Kolbenring
17. Luftkolben
18. Luftventilfeder
19. Strahlregulierer
20. Regulierungsknopf
21. Senkschraube
22. Luftregulierer
23. Druckluftanschluss
24. Sprengring
25. Sprengring
26. Abzugsbolzen
27. Flexiblerbolzen
28. Verbindungsstück
29. Materialbecher
30. Materialbecherdeckel
1
H-2000
loading

Inhaltszusammenfassung für TecTake H-2000

  • Seite 1 Betriebsanleitung H-2000 Beschreibung: Düsensatz 16. Kolbenring Düsenstock 17. Luftkolben Kolbenring 18. Luftventilfeder Dichtung 19. Strahlregulierer Druckschraube 20. Regulierungsknopf Dichtung für Luftkolben 21. Senkschraube Druckfeder für Nadeldichtung 22. Luftregulierer Pistolengriff 23. Druckluftanschluss Farbnadel 24. Sprengring 10. Fabnadelfeder 25. Sprengring 11. Schraubemutter 26.
  • Seite 2 Inbetriebnahme: Vor jeder Inbetriebnahme, besonders nach jeder Reinigung und nach Reparaturarbeiten, ist der feste Sitz aller Schrauben und Muttern zu überprüfen. Dies gilt insbesondere für die Materialmengenregulierschraube (Kontermutter), die Rund-/Breitstrahlregulierung sowie die Arretier Schraube für den Luftmikrometer. Die Lackierpistole wurde vor dem Versand mit Korrosionsschutzmittel behandelt und sollte daher vor Gebrauch mit Verdünnung oder Reinigungsmittel durchgespült werden.
  • Seite 3 Allgemeines Die Lackierpistole dient zum Verspritzen von Farben und Lacken sowie anderer fließfähiger Medien (Düsengröße abhängig von der Spritzviskosität). Schmirgelnde, säure und benzinhaltige Materialien dürfen nicht verarbeitet werden. Die zum Spritzen benötigte Druckluft wird am Luftabschluss zugeführt, der im Pistolengriff eingeschraubt ist. Durch die Betätigung des Abzugbügels bis zum ersten Druckpunkt wird das Luftventil geöffnet (Vorluftsteuerung).

  • Seite 4: Beschreibung

    Betriebsanleitung Beschreibung: 1. Düsensatz 17. Luftkolben 33. Reinigungsbürste 2. Düsenstock 18. Luftventilfeder 34. Sechskantschlüssel 3. Luftverteilerring 19. Strahlregulierer 35. Einstellschlüssel 4. Luftverteilerringdichtung 20. Strahlregulierungsknopf 5. Druckschraube 21. Senkschraube 6. Druckfeder für Nadeldichtung 22. Sprengring 7. Dichtung für Luftkolben 23. Sprengring 8.
  • Seite 5 Technische Daten: Luftanschluss ¼“ Standartdüse 1,4 mm Wechseldüse wahlweise 1,0 - 2,5 mm Empfohlener Luftdruck 1,0 - 3,0 bar Farbbehälter 600 ml/ 200 ml Luftverbrauch 118 -201 Liter/min Gewicht 476 g (dB A) 72,3 – 83,3 Lärmpegel Handhabung und Wartung: Spritzpistole immer im rechten Winkel zum Objekt halten;...
