Montage und Betrieb

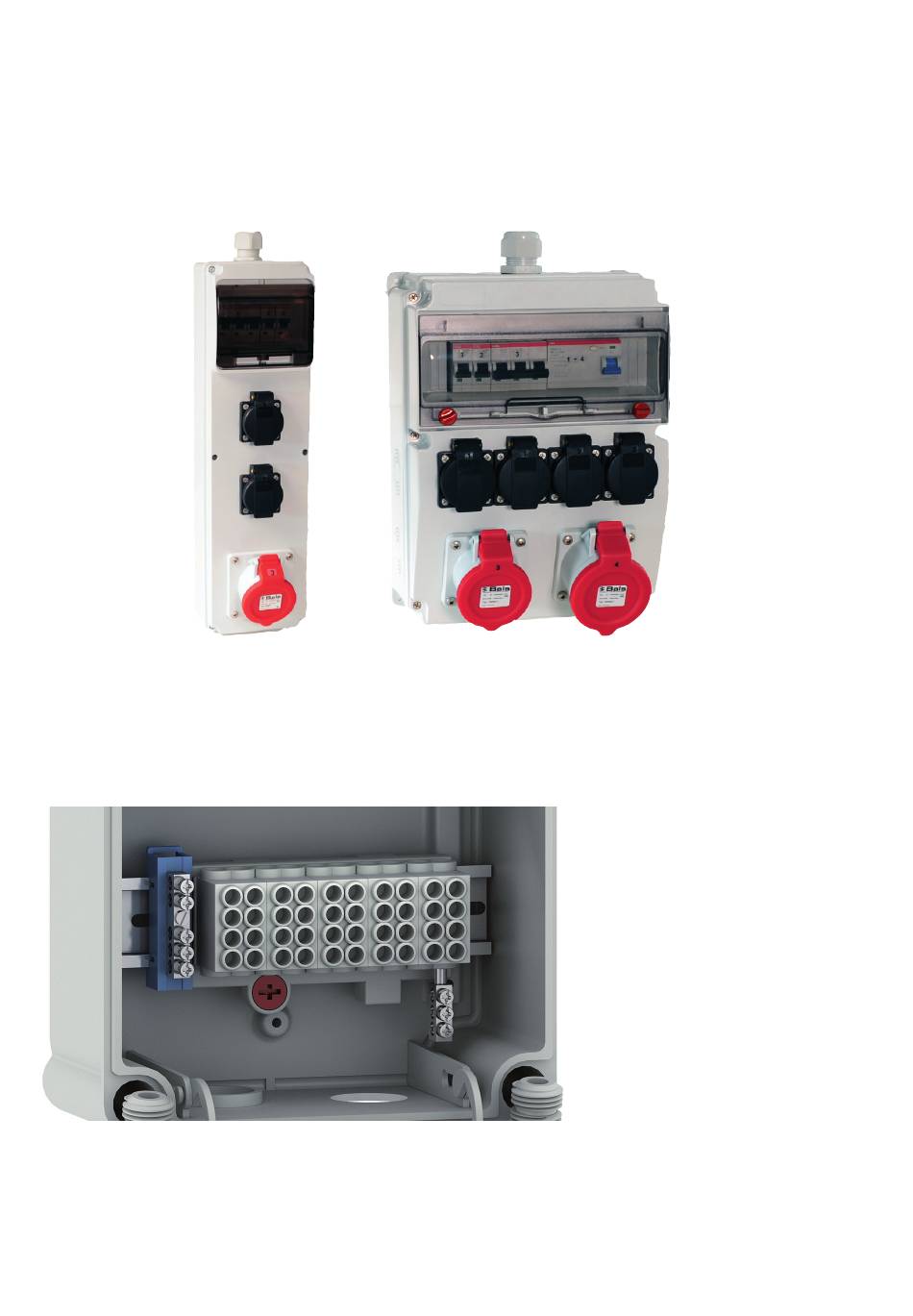

Anschluss der Zuleitung
Die erforderlichen Leitungsquerschnitte und Vorsicherungen wählen Sie anhand der
Angaben auf dem Typenschild aus.
1. Lösen Sie die Gehäuseschrauben und öffnen Sie den Wandverteiler.
2. Entmanteln Sie das Kabel so weit, dass die Ummantelung etwa 1 cm weit durch
die Kabelverschraubung in den Wandverteiler reicht. Entfernen Sie die Isolation
von den Leitungsadern.
3. Führen Sie die abgemantelte und abisolierte Zuleitung durch die Kabelverschrau-
bung bis zur Klemmleiste. Ist die für die Verdrahtung benötigte Kabellänge
erreicht, verschrauben Sie die Kabelverschraubung.
4. Schließen Sie die Adern an der Klemmleiste an.
5. Schließen Sie den Deckel des Wandverteilers und ziehen Sie die
Gehäuseschrauben fest.
6. Schalten Sie ggf. die Sicherungselemente und den FI-Schutzschalter ein.
→ Ihr Wandverteiler ist nun fertig installiert und betriebsbereit.
