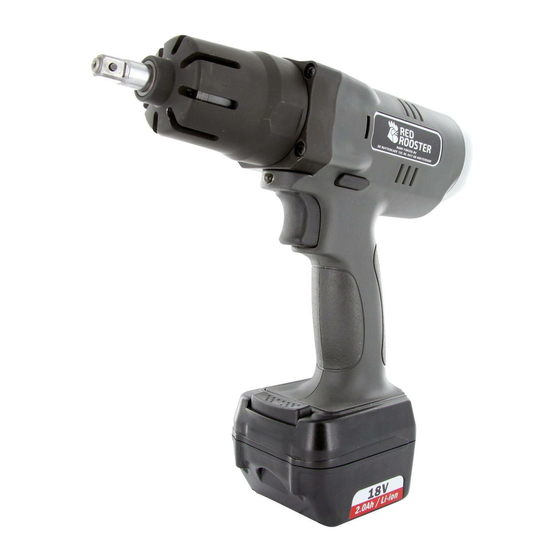

RED ROOSTER RRI-BIM45T Bedienungsanleitung
Inhaltsverzeichnis
Verwandte Anleitungen für RED ROOSTER RRI-BIM45T
Inhaltszusammenfassung für RED ROOSTER RRI-BIM45T
- Seite 1 RRI-BIM45T Manual www.rami-yokota.com...
- Seite 2 Vor Inbetriebnahme Betriebsanleitung lesen und verstehen vor Installation, Gebrauch, Reparatur, Instandsetzung, Montage oder Austausch von Zubehör. Nur qualifiziertes und geschultes Personal darf dieses Werkzeug verwenden, installieren oder einstellen. Akku laden Schieben Sie den Akku auf das Ladegerät, achten Sie auf die Nuten auf Akku und Ladegerät; dies sollte leicht gehen; sonst ist die Akkuposition nicht korrekt oder die Nuten sind beschädigt.
- Seite 4 Ladegerät: Lampenanzeigen Überhitzung des Motors Durch intensiven Einsatz kann der Motor überhitzen; die maximale Anzahl der Verschraubungen pro Minute ist abhängig von Drehmoment und Anzahl der Impulse pro Verschraubung. Bei maximaler Drehmomenteinstellung und Abschaltung auf Stufe 9 ist die maximale Anzahl der Verschraubungen: 6 Verschraubungen pro Minute. Ignorieren Sie die Sicherheitsvorschriften nicht! Sicherheit Bringen Sie keine Änderungen an diesem Werkzeug an;...
- Seite 5 Sorgen Sie dafür, dass während der Verwendung keine Projektile generiert werden können; dies kann gefährlich sein und Verletzungen verursachen. Werkstück muss sicher fixiert sein. Sorgen Sie dafür, dass Zubehör richtig montiert ist, sonst können Projektile entstehen. Sorgen Sie dafür, dass keine gefährlichen Umstände für Personen am Arbeitsplatz entstehen können. Tragen Sie immer eine Schutzbrille während der Verwendung dieses Werkzeugs.
-
Seite 6: Elektrische Sicherheit
Tragen Sie keine Tücher/Umschläge/Schmuck, die/das verschlungen oder verstrickt werden kann und Verletzungen verursachen. Bei Leistungsverlust sofort den Drücker loslassen. Nehmen Sie Gegenmaßnahmen zur Reduzierung der Geräuschentwicklungen (Lärm): wenn möglich Schalldämpfungsmaterial verwenden an Werkstück oder an Wänden. Eine Risikoanalyse für die Geräuschemission am Arbeitsplatz sollte erstellt werden, um den richtigen Gehörschutz laut Vorschrift zu bestimmen. -
Seite 7: Werkzeug Verwenden
Verwenden Sie keine verschlissenen oder schlecht passenden Kraftstecknüsse oder Verlängerungen; dies kann die Vibration erhöhen. Zubehör muss richtig montiert und gesichert sein und die Arretierung muss in gutem Zustand sein. Verwenden Sie das Werkzeug nie mit schlecht funktionierender Sicherung, da das Zubehör unter Umständen unkontrolliert wegfliegen kann. - Seite 8 Messung des Drehmoments Messverfahren 1: Messung auf einem Simulator oder an aktueller Verschraubung. Das Weiterdrehmoment messen mit einem Drehmomentschlüssel. Messverfahren 2: dynamische Messung mit rotierendem Messwertaufnehmer auf einem Simulator. Messverfahren 3: dynamische Messung beim aktuellen Schraubfall.
- Seite 9 Einstellung der Abschaltung Stufe 1 – 9: Stufe 1 = sehr schnelle Abschaltung, Stufe 9 = mehr Impulse bis zur Abschaltung, Einstellen nach Härte der Verschraubung (beachten Sie: eine zu schnelle Abschaltung hat einen negativen Einfluss auf die Wiederholgenauigkeit) Harte Verschraubung: 2 – 3 – 4 Mittelharte Verschraubung: 4 –...
-
Seite 10: Wartung
Deblockieren: gleicher Ablauf. LED-Anzeige und Tonsignal auf dem Schrauber Aktion Status von LED-Anzeige und Tonsignal Schrauberstatus Rot, gelb und grün leuchten 1 Sekunde Schrauber ist bereit mit langem Tonsignal von 1 Sekunde Verschraubung muss neu gemacht Drehmoment nicht erreicht, Anwender Rote Lampe und Tonsignal von 1 Sekunde werden. -
Seite 11: Bestimmte Verwendung
Garantie Folgende Garantiezeiten gelten vom Tage der Lieferung an: • 12 Monate auf Yokota, Toku und Red Rooster Werkzeuge • 3 Monate auf Ersatzteile bei Reparaturen, die unsere Werkstatt durchführte. Unter Garantie fallen nachweisbare Material-, Konstruktions- und Verarbeitungsfehler vonseiten des Herstellers. -
Seite 12: Konformitätserklärung
Konformitätserklärung Konformitätserklärung Marke: RedRoosterIndustrial Produkt: Impulse Wrenches Typ: RRI-BIM45T Kapazität: 32 - 45 2015.03031D Wir, RAMI YOKOTA B.V., erklären das dieses Produkt die Europäische Richtlinie 2006/42/EG und der Standard EN ISO 11148-6 entspricht. Technische Datei verfügbar von Rami Yokota BV:... - Seite 13 www.rami-yokota.com...
