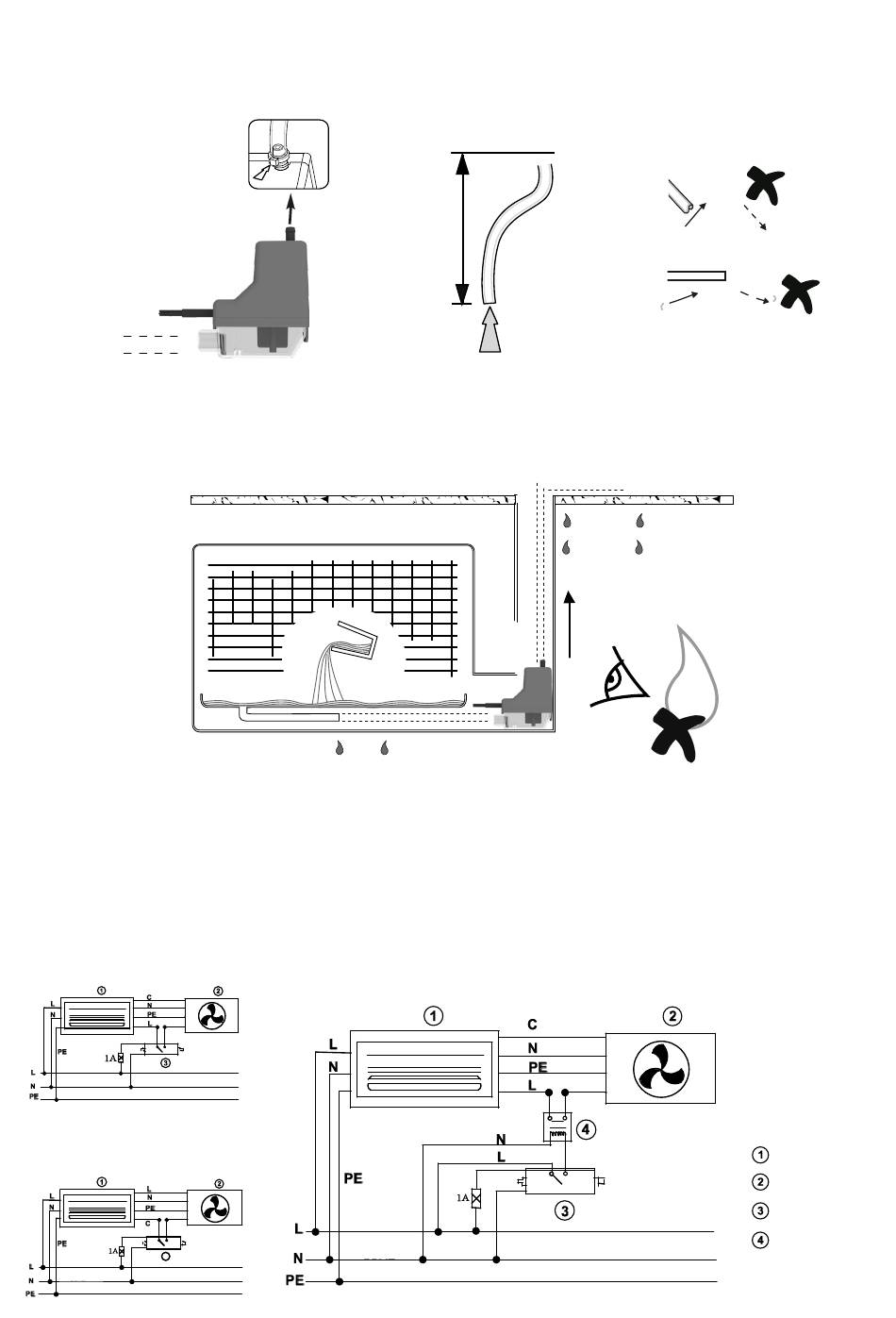

Schließen Sie den ø 6 mm Vinyl-Auslaufschlauch an den Auslassstutzen der Pumpe an und sichern Sie ihn mit einem
Kabelbinder. Führen Sie das Entladungsrohr zu einem geeigneten Abfluss. Vermeiden Sie Hindernisse.
Geeignete Entwässerung
Testen Sie den Betrieb der Pumpe, indem Sie Wasser in die Verdampferwanne gießen.
Ein Hochalarmschalter muss an das Kühlsignalkabel angeschlossen werden, um zu verhindern, dass das Klimagerät bei
einem Pumpenausfall weiterläuft.
WICHTIG: Dieses Diagramm ist ein Beispiel für die Installation der Pumpe und dient daher nur als Referenz. Alle
Pumpenaggregate müssen von qualifizierten Technikern installiert werden, die die Konfiguration jedes Klimageräts
bewertet haben.
(1) Anschluss der Kommunikationsverkabelung
100-240 VAC 3 N~ 50/60 Hz
(2) Stromleitung (Strom <3A)
3
100-240 VAC 3 N~ 50/60 Hz
≤ 12m
AUF UNDICHTE STELLEN PRÜFEN.
(3) Starke elektrische Steuerverbindung (Strom > 3A)
100-240 VAC 3 N~ 50/60 Hz
L:
Braun
N:
Blau
NC: Schwarz
C:
Schwarz
Inneneinheit
Außengerät
Pumpe
Relaiskontakt
(Normalerweise offen)
