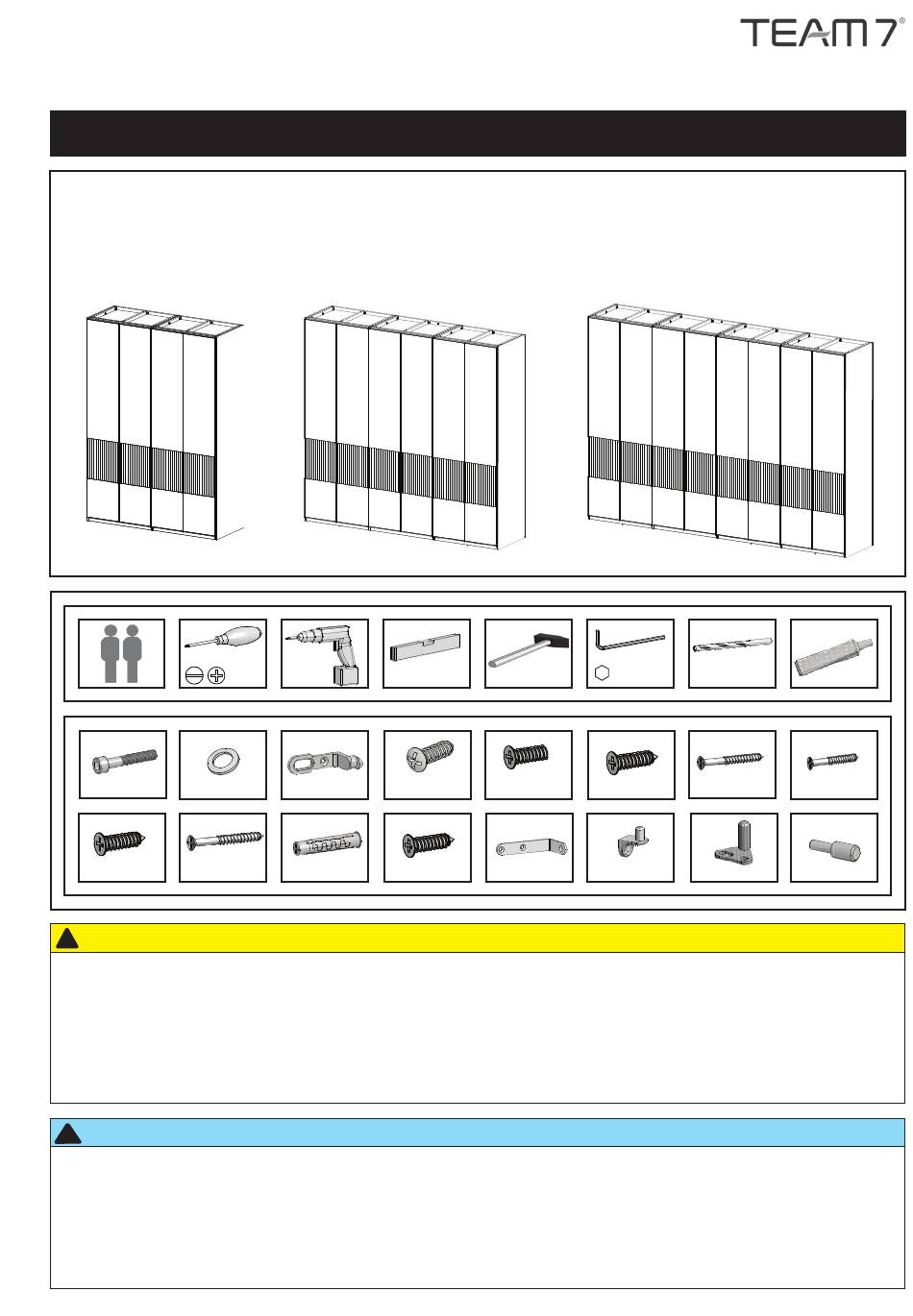

TEAM 7 Valore Montageanleitung

Drehtürschrank
Vorschau ausblenden
1
2
3
4
5
6
7
8

Inhaltsverzeichnis

Montageanleitung
88135301A
Valore, Relief, Soft
2- teilig
a
b
ø 6 x 35
ø 22 x 2
i
j
ø 6 x 60
ø 4 x 16
44533516
44500660
!
VORSICHT
•
Beiliegendes Material eignet sich nur für Beton-, Vollziegel- und Hochlochziegel*- Wände. Für andere Wandtypen müssen Spezialdübel ver-
wendet werden.
•
Es ist vom Fachmann die Eignung des Untergrundes zu prüfen und zu kontrollieren, ob die Befestigungsmittel den auftretenden Kräften stand-
halten!
•
Wird dieser Sicherheitshinweis nicht durchgeführt, übernimmt Team7 keine Produkthaftung!
* bei Hochlochziegel ohne Schlag bohren!
Hinweis
!
•
Pfl egeanleitungen (Naturholz-, Leder,- Glas-, Stricktex-, Filz-, und Arbeitsplattenpfl ege) entnehmen Sie bitte der Team 7 Homepage.
•
Wichtige produkt und warentypische Eigenschaften der Team 7 Naturholzmöbel fi nden Sie auch in unserem Service- und Gütepass unter:
http://www.team7.at/de/ueber-uns/service/service-und-guetepass
13062012
Drehtürschrank
3- teilig
a
d
ø 4,5 x 16
4406065
44554516
k
l
ø 3,5 x 15
ø 8 x 40
44930840
44520315
4- teilig oder Reihenbauweise
SW 5/ 4
e
f
ø 3,0 x 10
ø 3,5 x 16
44570309
44533516
e
e
4405009
4407002
ø 8
g
h
ø 4 x 45
ø 4 x 35
44500445
44500435
p
o
4405007
4404029
1/8
Inhaltsverzeichnis
loading

Verwandte Anleitungen für TEAM 7 Valore

Inhaltszusammenfassung für TEAM 7 Valore

  • Seite 1 • Pfl egeanleitungen (Naturholz-, Leder,- Glas-, Stricktex-, Filz-, und Arbeitsplattenpfl ege) entnehmen Sie bitte der Team 7 Homepage. • Wichtige produkt und warentypische Eigenschaften der Team 7 Naturholzmöbel fi nden Sie auch in unserem Service- und Gütepass unter: http://www.team7.at/de/ueber-uns/service/service-und-guetepass 13062012...

  • Seite 2: Unteren Sockelrahmen Und Rückwand Mit Außenseite Verschrauben

    Montage der ersten Schrankzelle 1.1. Unteren Sockelrahmen und Rückwand mit Außenseite ver- ø 22 x 2 ø 6 x 35 schrauben Alle Maße in Millimeter Hinweis • Bei den Seiten, muss die Kante mit den Höhenstellern unten sein. 1.2. Oberen Verbindungsrahmen mit Außenseite verschrauben ø...

  • Seite 3: Rückwand In Der Länge Stückeln

    1.3. Rückwand in der Länge stückeln Hinweis • Leiste wird nur bei Schränken der Höhe 259,2 cm benötigt. Montage der Mittelseite ø 6 x 35 ø 22 x 2 ø 4,5 x 16 4406065 Schraube nicht festschrauben...
  • Seite 4 Montage der restlichen Schrankzellen ø 22 x 2 ø 6 x 35 ø 4,5 x 16 4406065 Hinweis • Je nach Planung, die weiteren Schrankzelle nach dem gleichen Prinzip aufbauen. Schrankkorpus mittels Sockelhöhensteller ausrichten...

  • Seite 5: Montage Der Oberen Böden

    Rückwände und Stützwinkel verschrauben ø 4 x 45 ø 3,5 x 16 beide Schrauben festziehen Böden montieren 6.1. Montage der oberen Böden ø 4 x 35 S - S1...

  • Seite 6: Montage Der Unteren Böden

    6.2. Montage der unteren Böden ø 4 x 35 S - S1 Montage der Fächer ø 3,0 x 10 Hinweis • Fachträger mit Stift immer vorne montieren.

  • Seite 7: Variante: Einzeldrehtüre

    Montage des Sperrstiftes bei Türen mit Schloss 8.1. Variante: Doppeldrehtüre ø 3,5 x 15 S - S1 Mittelachse Korpus Mittelachse Korpus Alle Maße in Millimeter 8.2. Variante: Einzeldrehtüre ø 3,5 x 15 S - S1 Alle Maße in Millimeter...
  • Seite 8 Montagefl äche verlaufen. Hinweis • Wenn der Schrank nicht direkt an der Wand steht, ist die Kippsicherung am Boden anzubringen. Montage der Drehtüren www.team7.at Team 7 Natürlich Wohnen GmbH, Braunauer Str. 26, A- 4910 Ried im Innkreis Telefon: 0043 (0)664 8249494...
